이지사이드 분해

페이지 정보

까르페디엠 쪽지보내기 자기소개 아이디로 검색 전체게시물  (180.*.112.60) 작성일 님이 2020년 05월 13일 22시 51분 에 작성하신 글입니다 모바일 3,703 읽음

본문

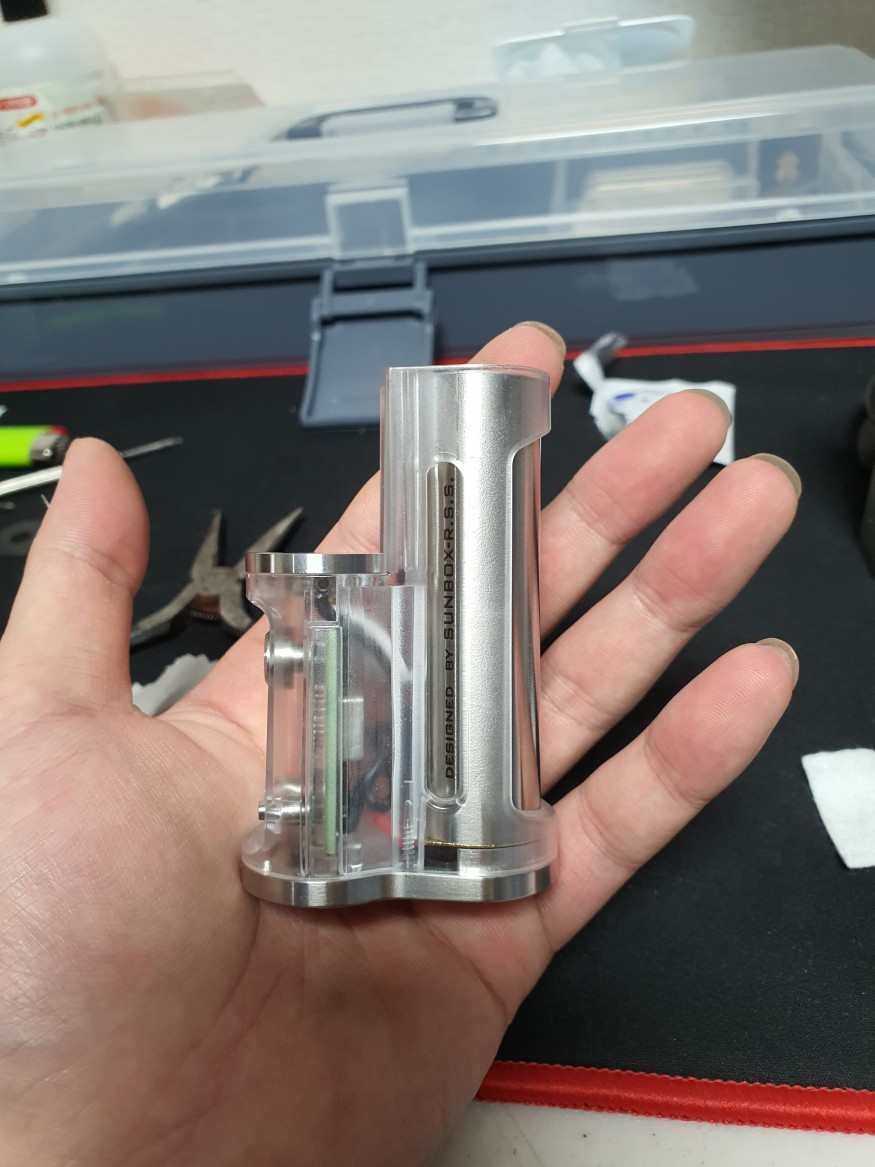

이지사이드 클리어 내부 세척하려고 유x브에 찾다 분해 영상이 있길래 DIY로 따라 해봤습니다.

영상 설명은 영어로 나오지만 참고용으로 보시면 좋을것 같습니다. 생각보다 간단하고 T6 육각렌치만 있으면 가능하더라구요.



https
://m.youtube.com/watch?v=j-4178dpRzQ&feature=youtu.be

00:56초 - 분해

18:32초 - 조립

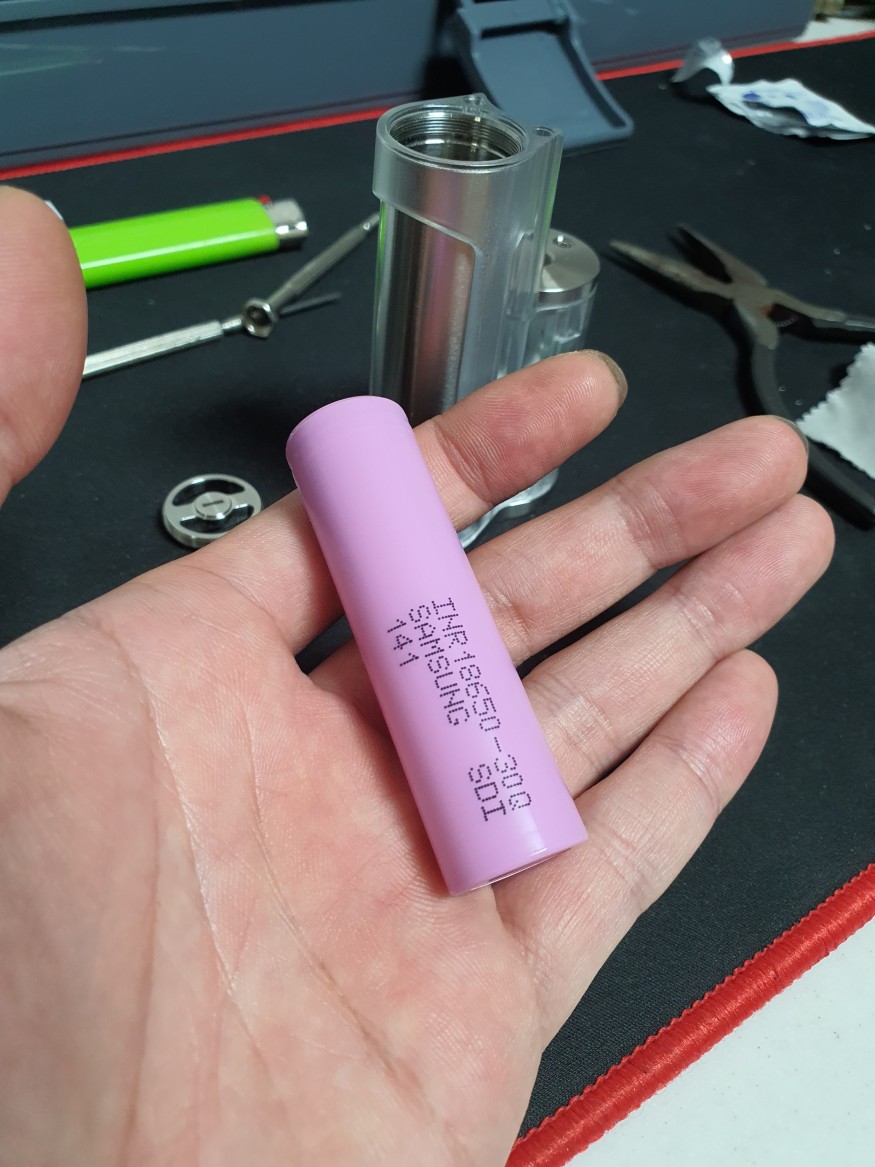

STEP 1 : 배터리를 빼줍니다.

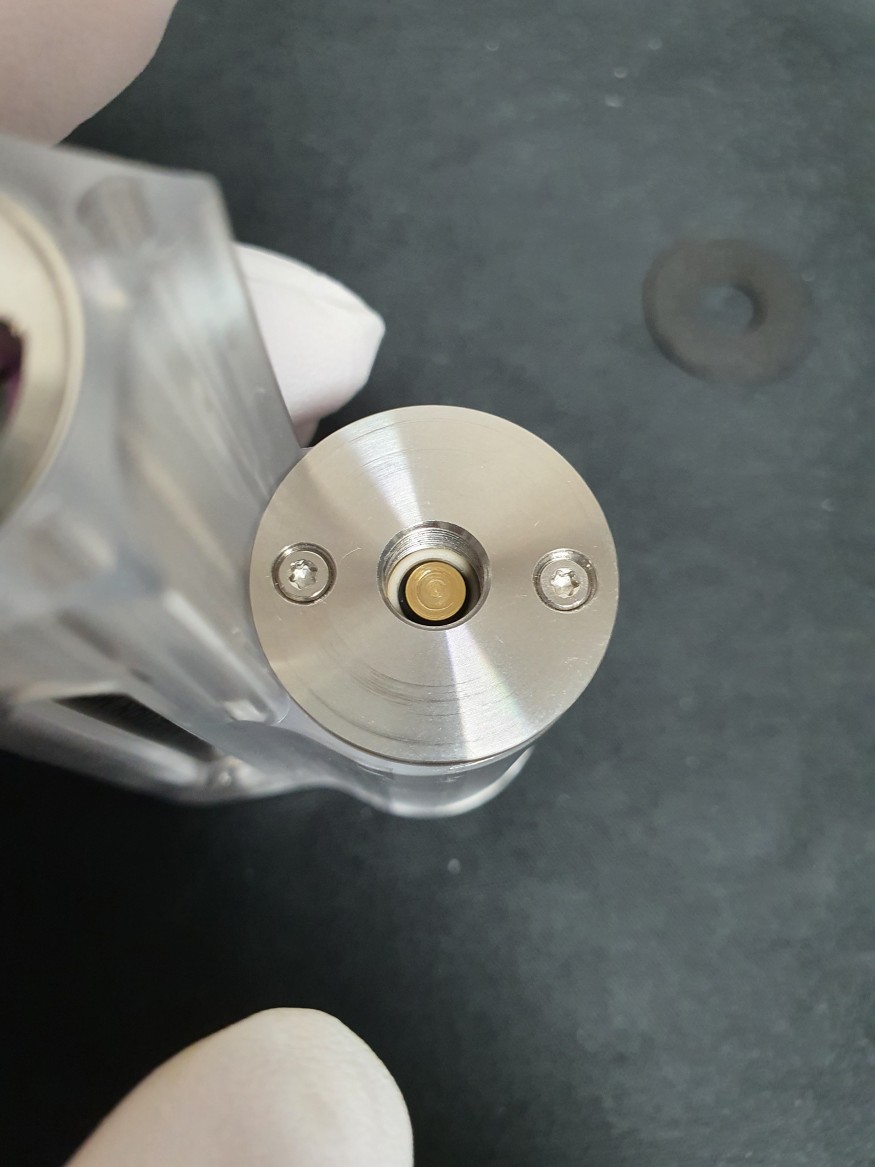

STEP 2 : 무화기 채결부 육각 나사 2개를 살살 풀어 줍니다 (참고로 벽쪽 나사 길이가 더 깁니다).

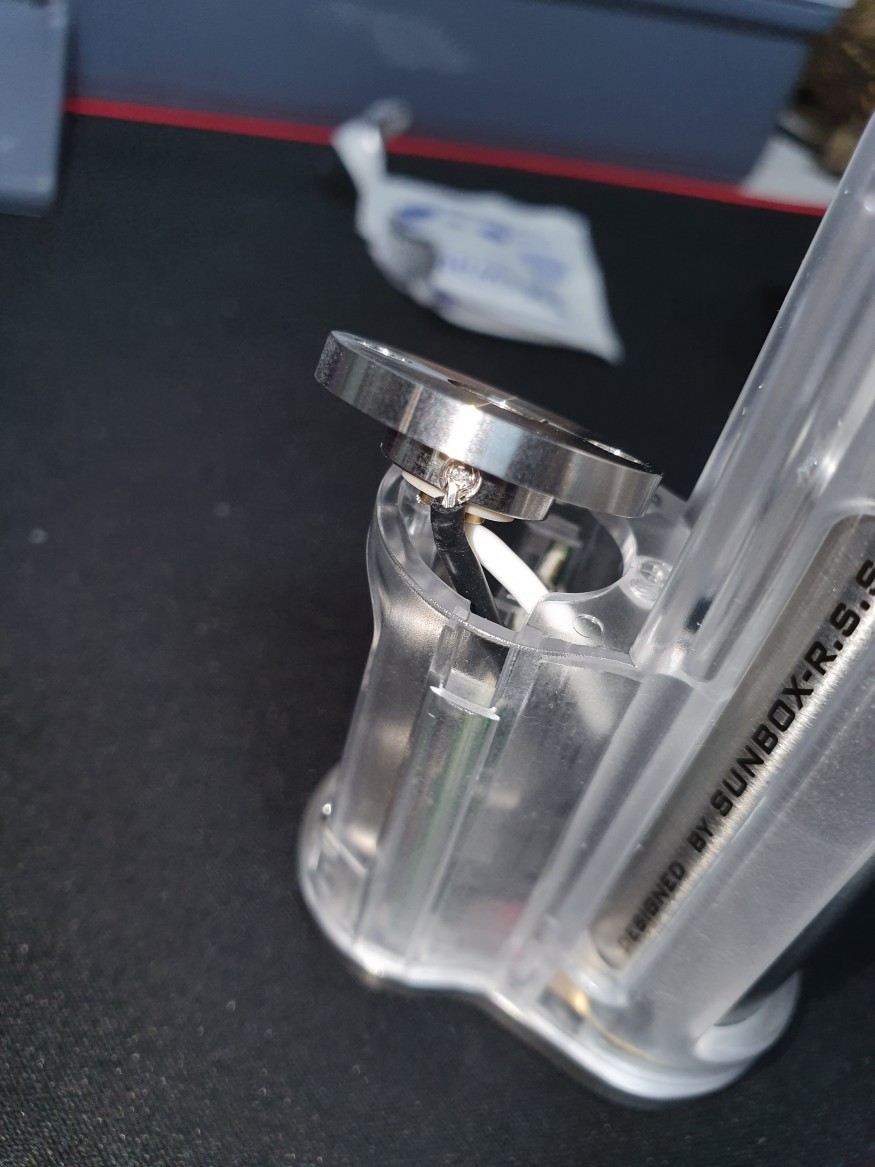

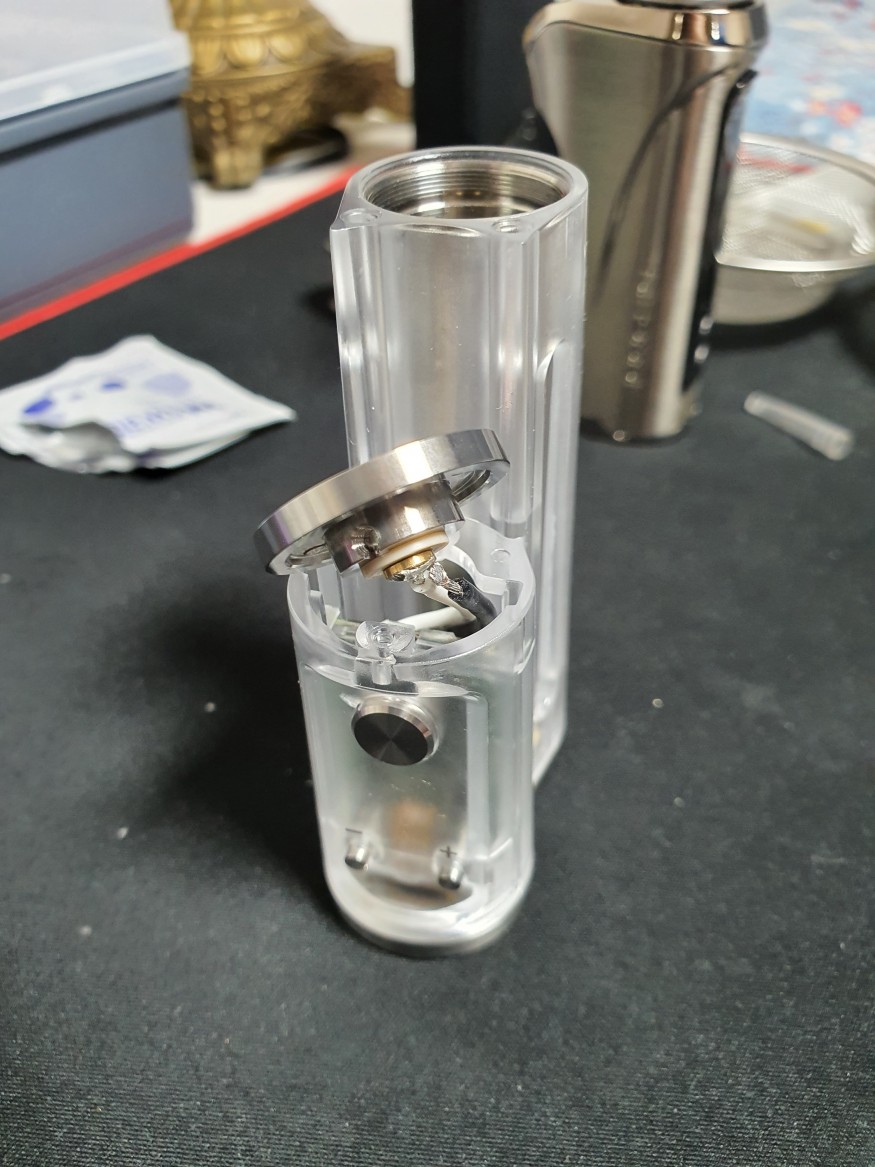

STEP 3 : 무화기 채결부를 천천히 들어 올려줍니다.

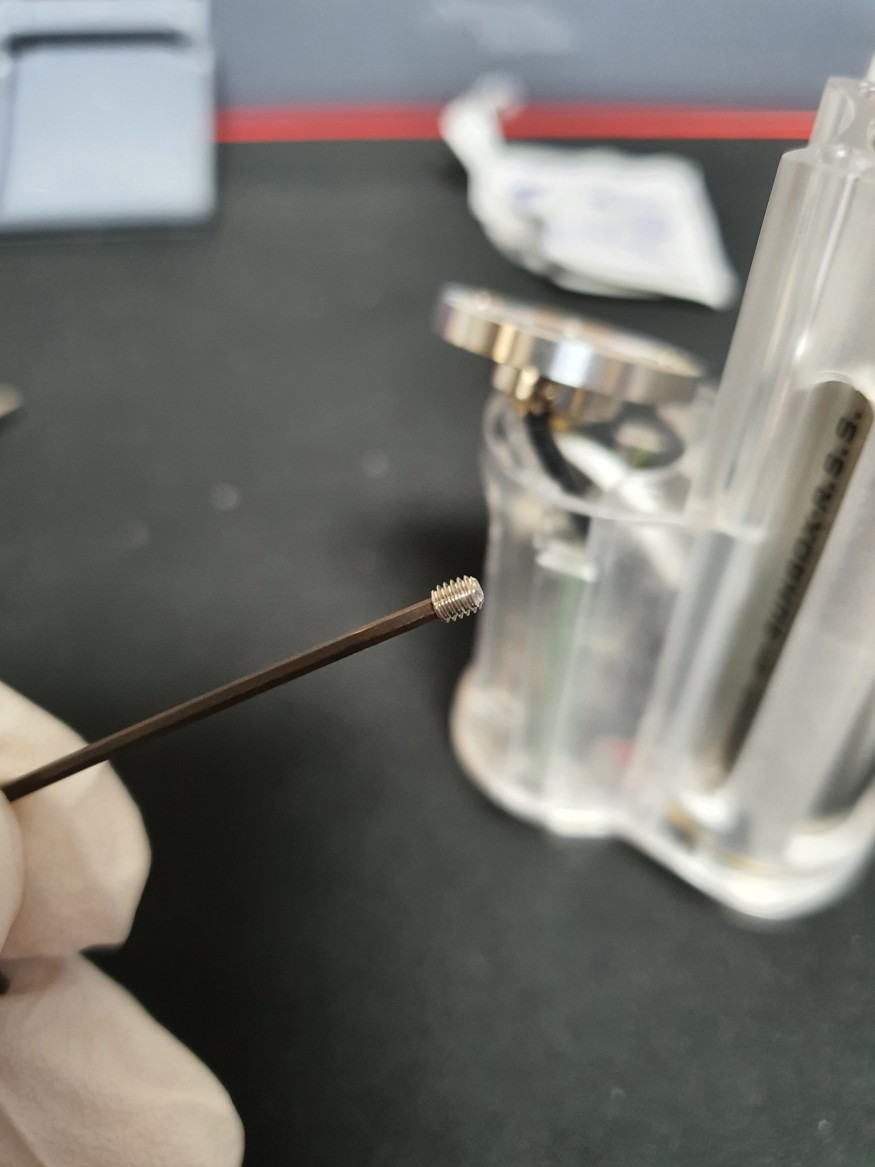

STEP 4 : 검정 와이어를 고정 시켜주는 작은 육각 나사를 풀어줍니다 (워낙 작아서 잃어버리지 않게 조심하세요)


STEP 5 : 510핀 어뎁터를 고정 시켜주는 절연체 (나사선 방식) 가 있습니다. 절연체를 손톱으로 잘 집으시고 채결부 플레이트를 시계 방향으로 돌려서 풀어줍니다

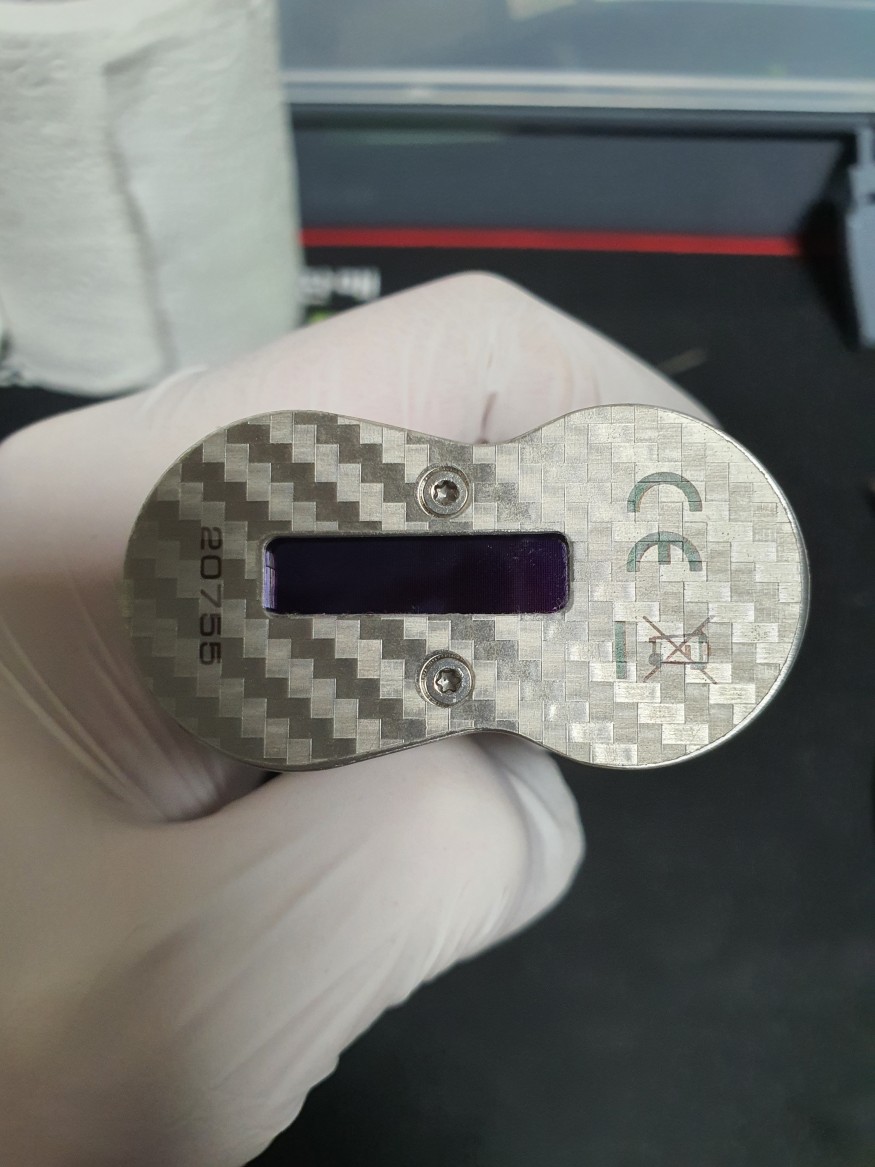

STEP 6 : 하단부 육각 나사 2개를 풀어 주시고 메탈 플레이트를 제거 해줍니다.

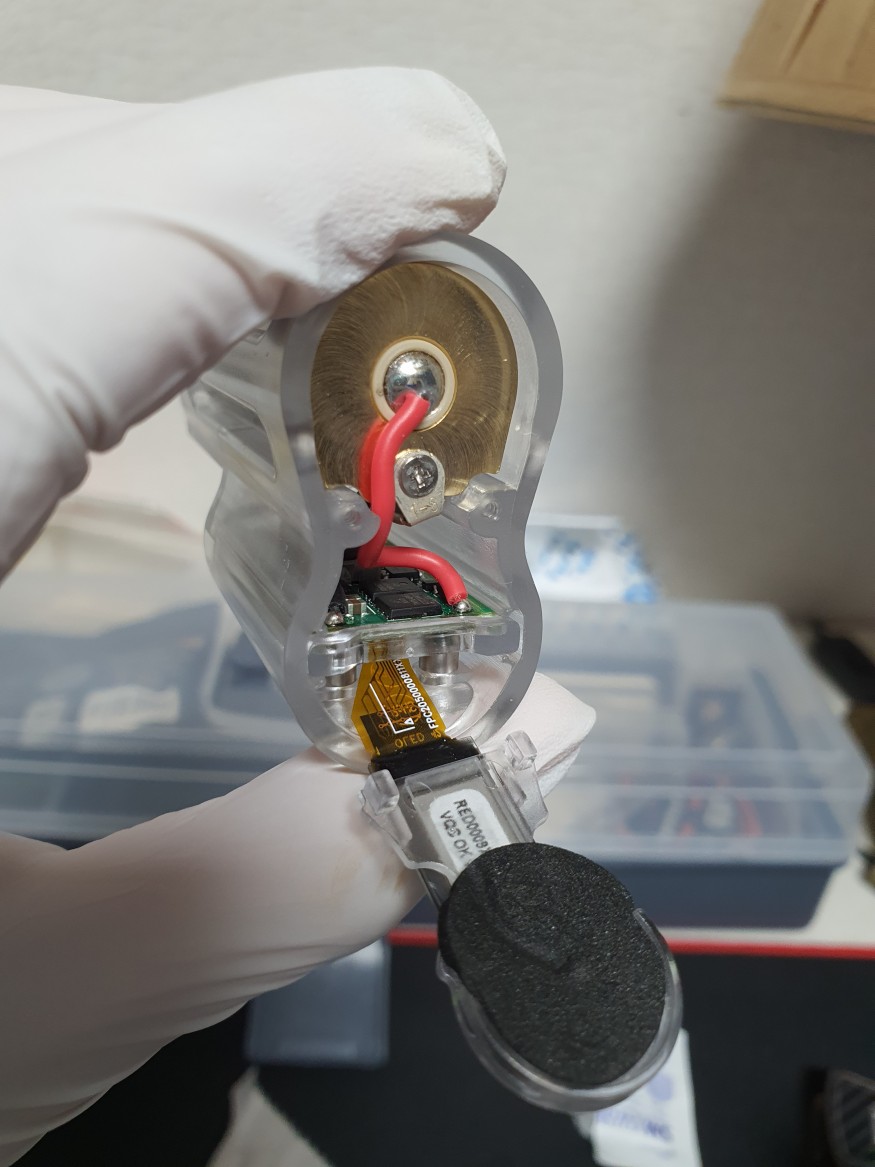

STEP 7 : 스크린을 조심히 재껴줍니다.

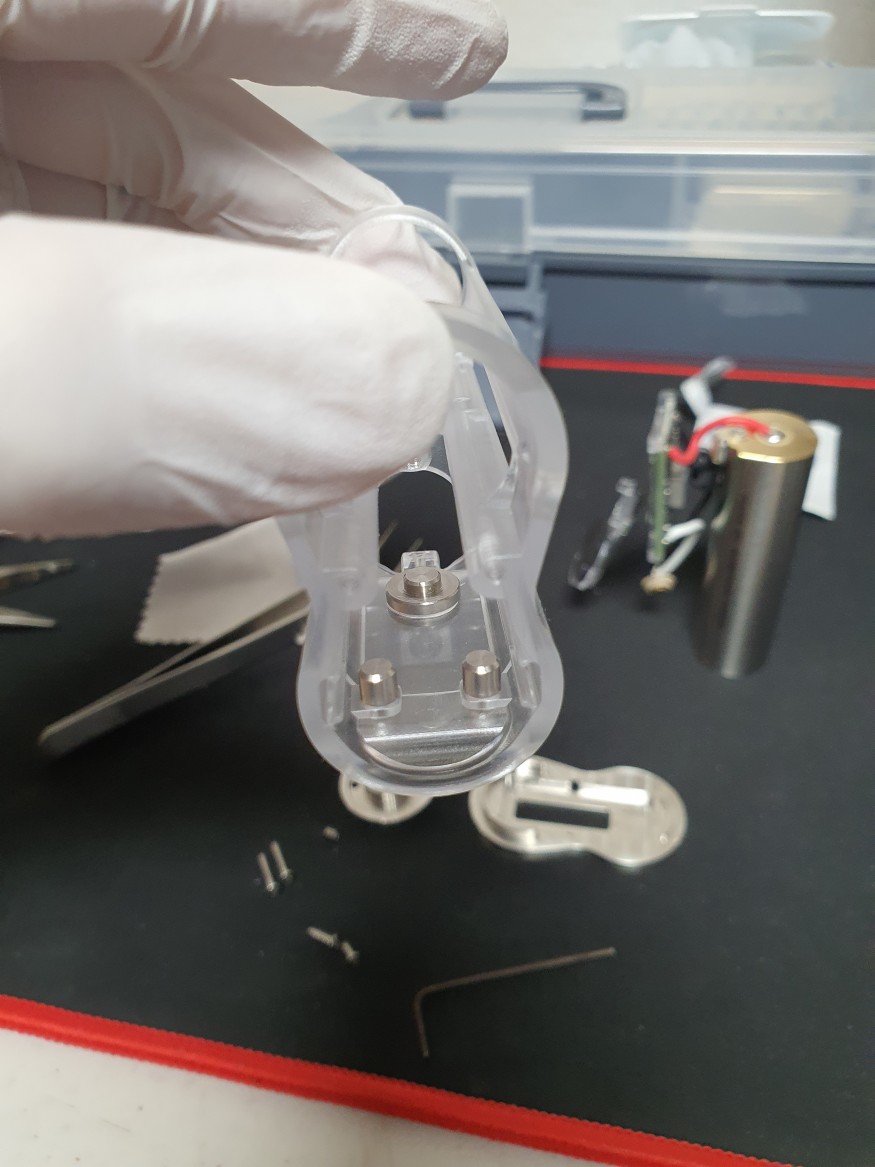

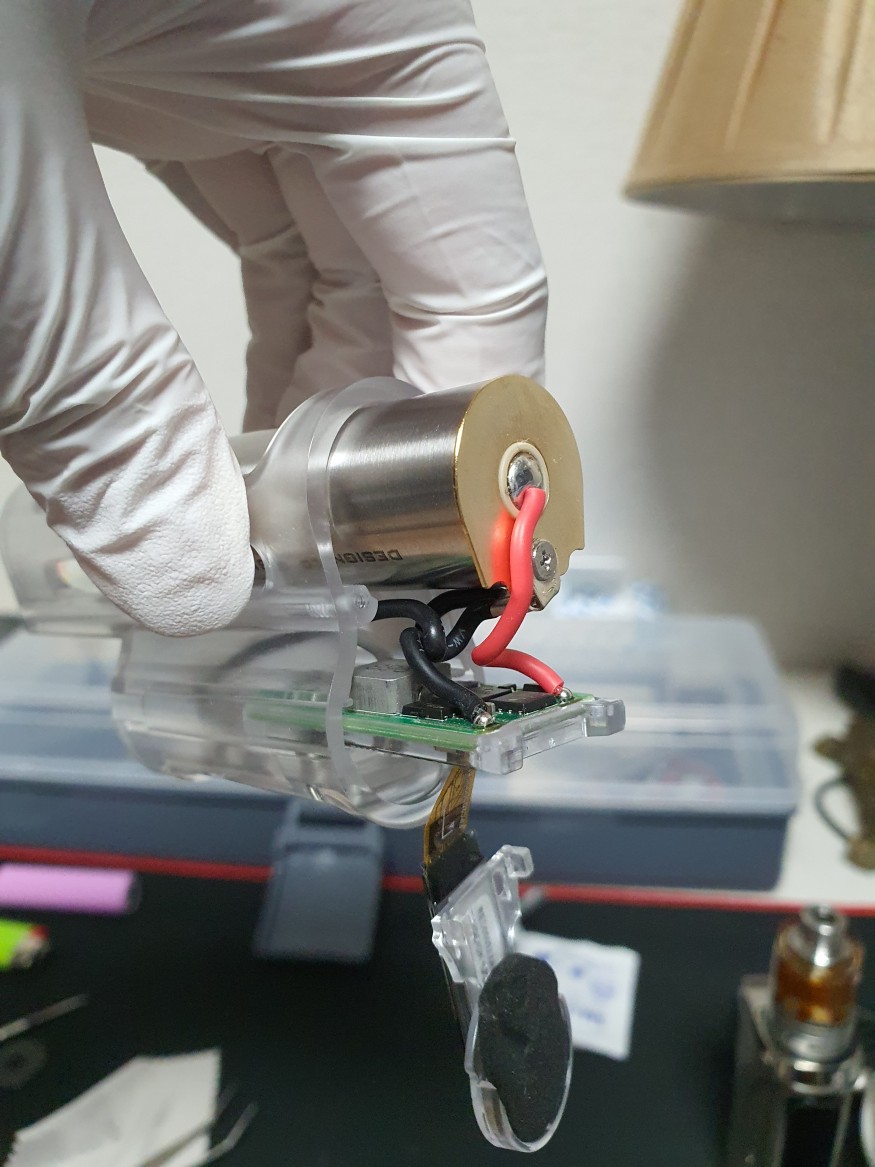

STEP 8 : 이 상태로 배터리 슬리브를 살살 밀어내 줍니다.


STEP 9 : 버튼 3개는 본체에 달랑 걸쳐 있는 상태라 그냥 집어서 빼줍니다.

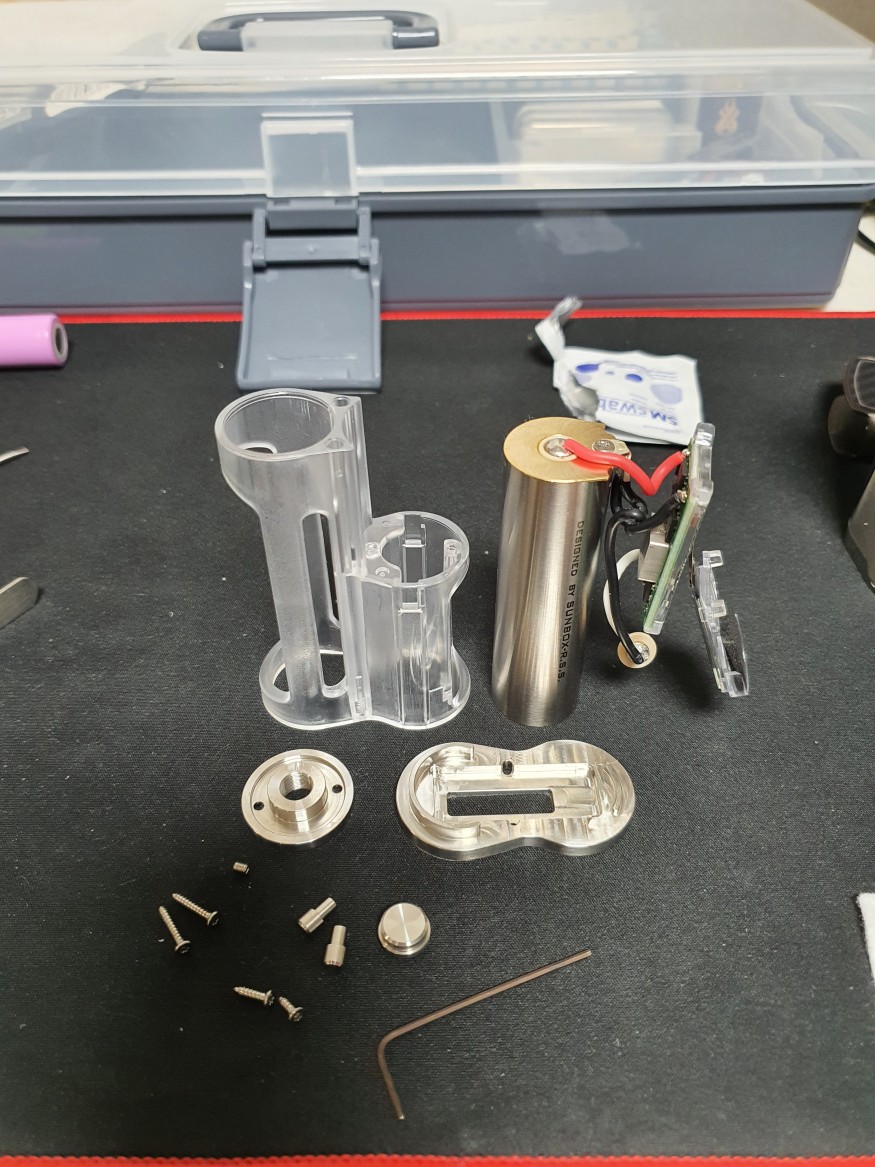

이렇게 분해가 끝났습니다 ㅎㅎ


세척을 마치고 반대로 STEP 9 부터 STEP 1 순서로 다시 조립했습니다.

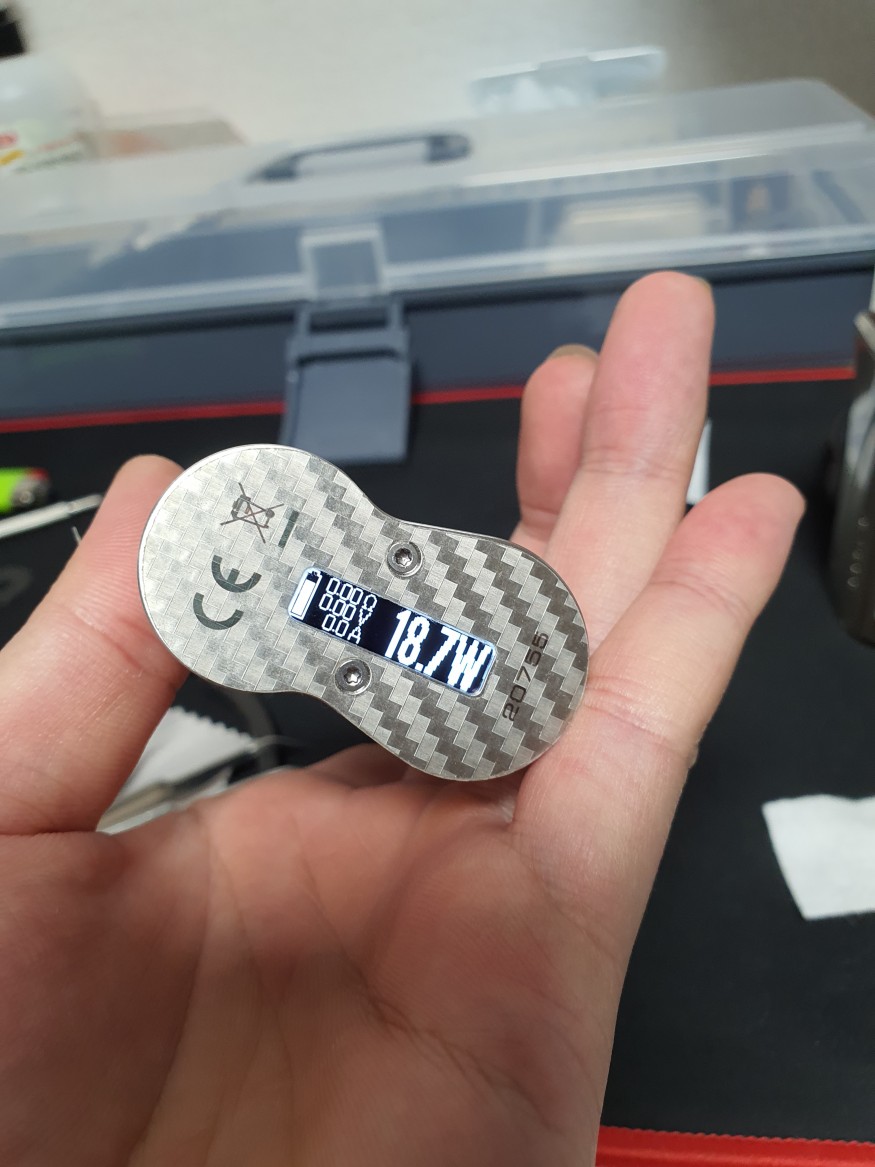

작동여부 확인 하니 잘 됩니다.




추천 2
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 6

VictorJJ님의 댓글

VictorJJ 쪽지보내기 자기소개 아이디로 검색 전체게시물 (220.*.105.157)
회원아이콘 혹시 시리즈비도 갖고 계시면 분해 영상 부탁드려도 될까요. 파이어버튼에 액상이 흘러 들어갔는데 드럽게 닦고 싶네요....

justdab님의 댓글

justdab 쪽지보내기 자기소개 아이디로 검색 전체게시물 (180.*.112.60)
회원아이콘 @VictorJJ분해하는 영상은 아니지만 분해한걸 스샷으로 보여주는 영상 밖에 없네요..
위아래 총 네 개의 나사를 제거하는 것 외 다른 건 언급 안 하고 분리 했다고 하네요.
06:55초 - 칩셋
08:22초 - 분해 스샷
https://www.youtube.com/watch?v=vab4I1ycMn4
