박서를 조립완료하고 본격적으로 사용하기 앞서 몇가지 셋팅을 해봤습니다.

DNA200을 사용중이신 분이라면 다들 아시겠지만 DNA200은 EScribe라는 PC 프로그램을 이용해서 다양한 셋팅이 가능하도록 되어있죠.

스크린 표시부터 각종 무화기 프로파일, 모니터링 등등..

그중에 배터리 방전 프로파일을 통해 보다 정확한 배터리 잔량 표시가 가능하게끔 하는 방법을 설명드리려고 합니다.

우리가 흔히 쓰는 리튬 배터리는 잔량이 적을수록 전압이 낮아집니다.

그래서 보통 배터리의 잔량 표시는 배터리 전압을 읽어서 4.2V일 경우 100%, 3.1V일 경우 0% 이렇게 표현을 하게 됩니다.

하지만 배터리의 잔량과 전압은 비선형 (non-linear)이기때문에 100%에서 부터 20%까지는 전압이 일정하게 떨어지다가도 20%에서 0%구간에서는 전압강하가 심해집니다.

따라서 배터리 잔량에 따른 전압값을 알고있어야 보다 정확한 잔량을 표현할 수 있게됩니다.

DNA200에서는 이런 특성을 반영하여 보다 정확한 배터리 잔량을 알수있도록 배터리 방전 프로파일을 만들거나 불러와 적용하는 기능을 제공합니다.

지금부터는 많이들 쓰시는 LG HE2 18650 배터리의 방전프로파일을 이용해 DNA200에 셋팅하는 법을 그림으로 설명드리겠습니다~

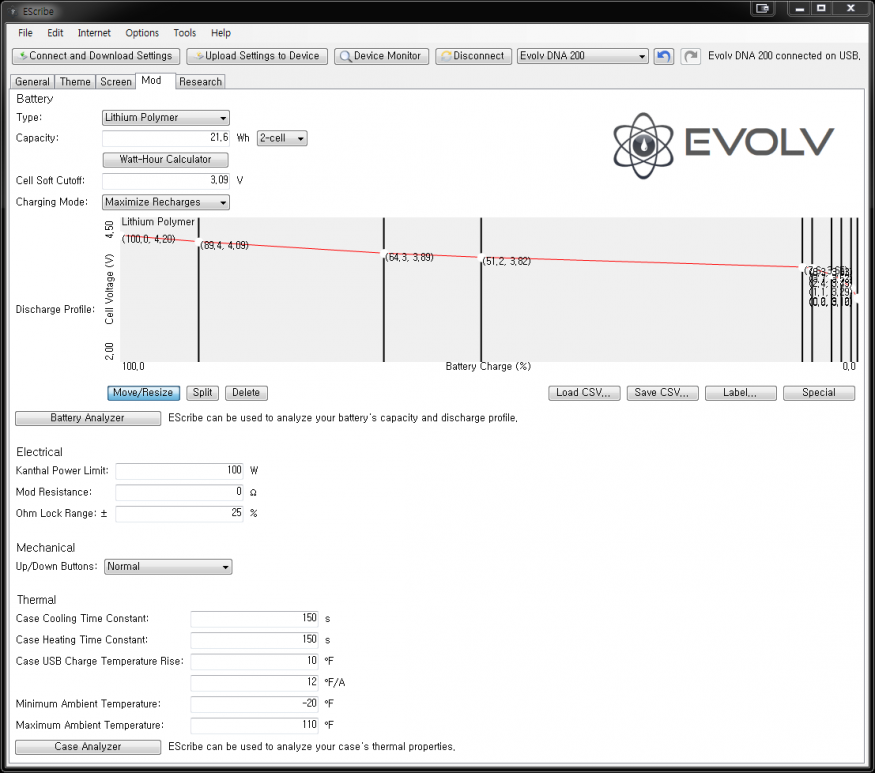

먼저 모드기를 USB에 연결하시고 EScribe 프로그램을 실행시킨뒤 Mod 항목으로 이동하시면 아래와 같은 그림을 볼 수 있습니다.

아마 대부분 아래 그림처럼 배터리 용량과 컷오프 전압 (배터리 보호용), 18650 두발이니 2-cell로 설정하고 배터리 방전프로파일은 원래 있던 디폴트 프로파일로 사용하고 계실꺼라 생각합니다.

이제 아래 그림중 그래프같이 표현되어있는 방전 프로파일값을 HE2용으로 바꾸면 됩니다.








이글에 첨부되어있는 csv 파일을 다운로드 받으시고 그래프 오른쪽 하단의 Load CSV 버튼을 눌러 다운받은 csv파일을 선택해줍니다.

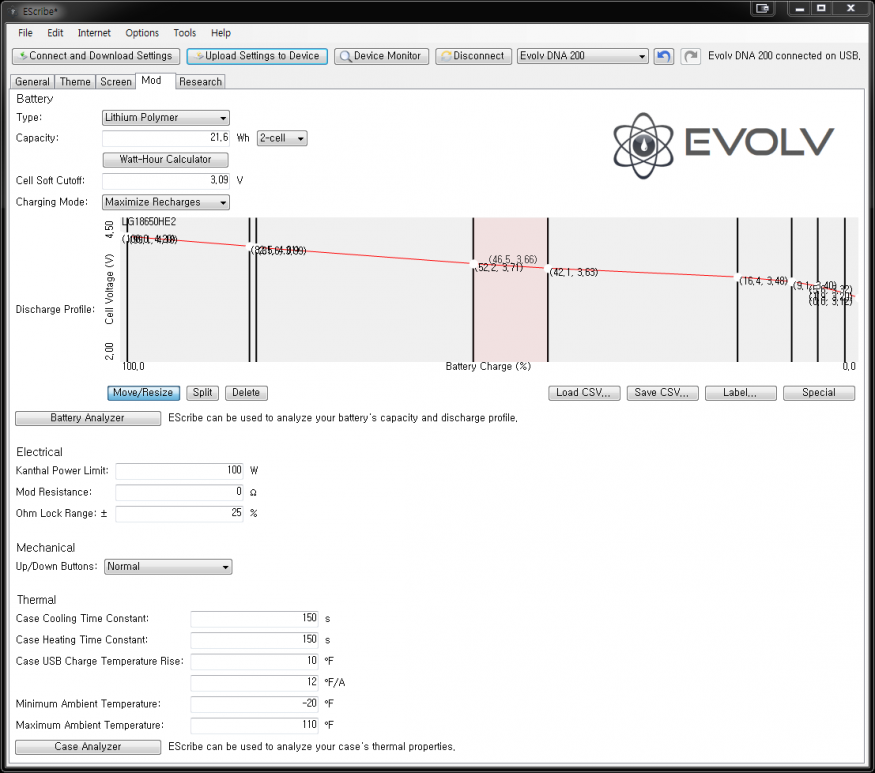

그러면 아래 그림처럼 방전 프로파일이 HE2용으로 바뀐것을 볼 수 있습니다.

이전 그래프와 지금 그래프를 비교해보시면 확실히 다르다는걸 알 수 있지요.

이제 EScribe 프로그램 상단의 Upload Settings to Device 버튼을 눌러서 변경사항을 칩으로 프로그래밍해주면 끝입니다 ^^







이렇게 셋팅하고 써보니 배터리 잔량이 표시가 정확해진걸 체감 가능하네요.

꼭 HE2가 아니더라도 주로 많이 쓰는 고방전 18650들의 방전 특성이 비슷하니 다른 배터리들과의 프로파일 호환성은 문제없을듯 합니다.

이상입니다. 오늘도 즐베이핑 하세요~! ^^

추천 2
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 13

아침안개님의 댓글

아침안개 쪽지보내기 자기소개 아이디로 검색 전체게시물 (115.*.220.201)
회원아이콘 아참, 꿀팁에 대해 추천!!!
어쩐지 2발 넣으니까 배터리 잔량표시가 좀 직관적이지 못하더라니...
csv파일은 출처 밝히고 퍼날러도 되나요?
