공식적으로 판매는 안하겠지만..
앞전 공구에 올라타 참 요긴하게 사용중인데요..
소문을 안내서 그렇지 직구를 통해서 구입해 쓰시는 분들 꽤 있을 겁니다..
금모닝님의 오지지널 제품은 그런 문제가 당연히 없겠지만..
저렴한 가격의 대륙산 특유로 인한 것이라고 생각하는 불량도 아닌 개판이 몇군데 있습니다..
첫째가 저항값 널뛰기..
무시할 수준의 범위이긴 하지만..
생각보다 널뛰기 현상이 많습니다..
이 부분은 분해를 해서 패턴점검을 해보려고 생각중이고..
클립의 조악함이 사용하려던 맘을 포기하게 만들죠..
그래서 갖고 있는 부품들로 개선이 아닌 새로이 제작을 했습니다..

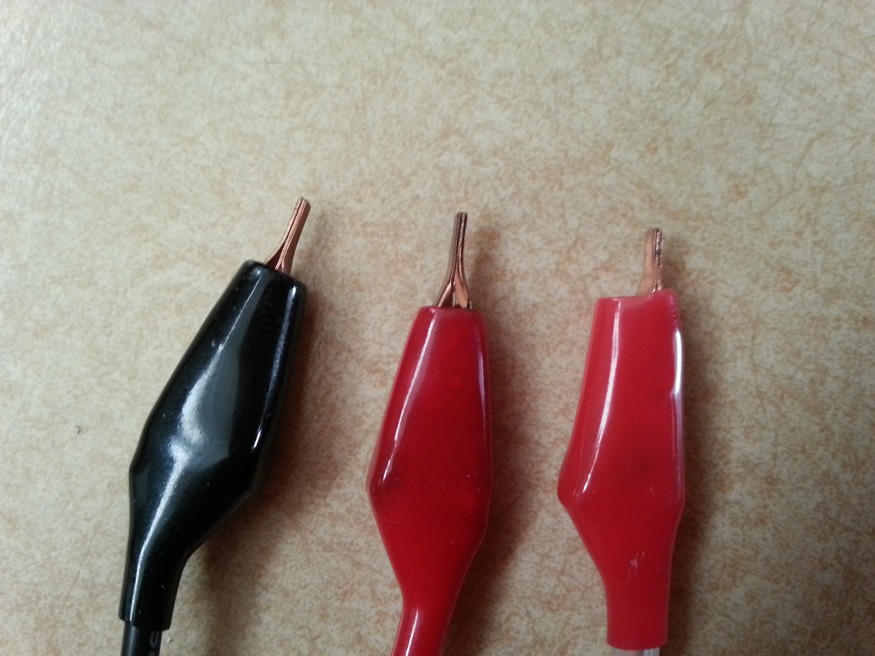

일명 오리클립이라고 불리우는 LED와 같은 전자부품들 리드에 물려서 체크하는 용도로 많이 사용하는 집게를 사용했습니다..
구조는 512탭에서 사용한 것과 같지만..
퀄리티가 근본적으로 다릅니다..
원래 반짝이는 동인데 오래동안 방치상태로 보관했던 관계로 색이 많이 죽었습니다..
^^;;..

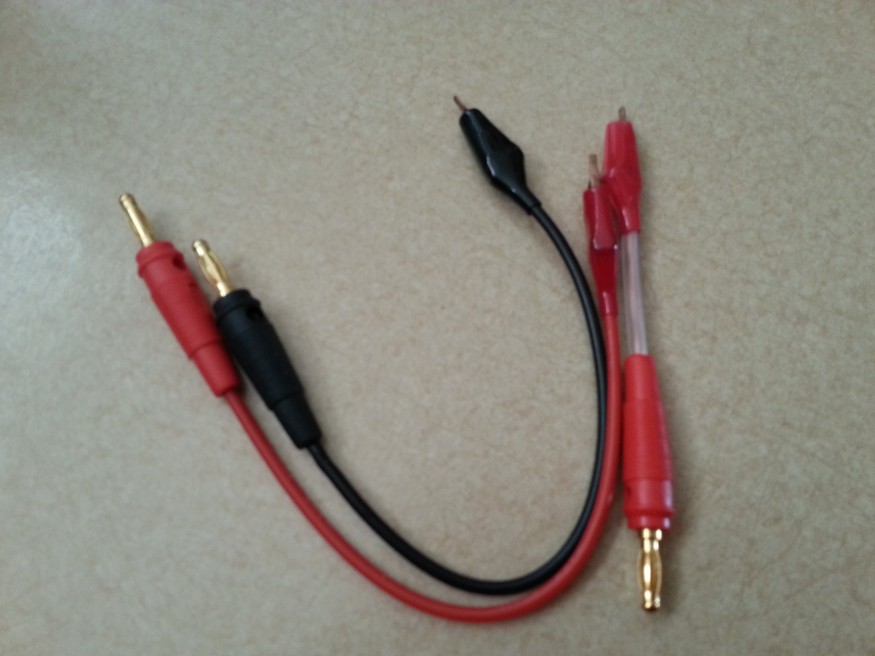

몇게이지 인지 정확히 기억할 필요학 없긴 하지만, 실리콘 전선을 사용했고..

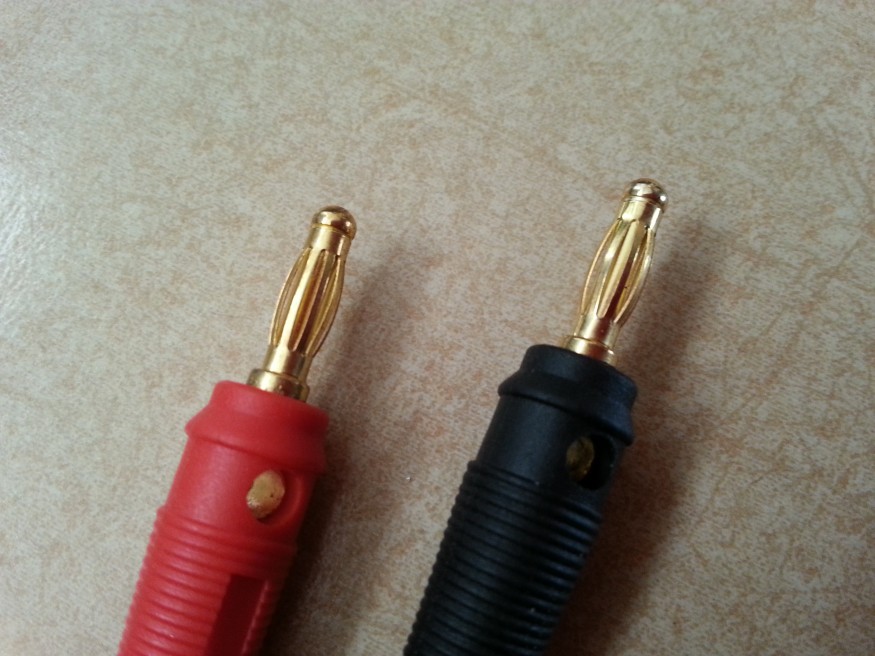

플러그는 대전력용으로 사용하는 제품을 썼습니다..
저정도 까지의 대전력 대응으로 할 필요는 없지만 저항값을 미세하게라도 줄여보자는 생각에서..
맨 우측의 일자형태는 전선이 아닌 동선을 사용해서 만들었습니다..
집게가 잘 맞물려 있죠?..
핀과 전선을 볼트로 조여서 결합하게 되어 있는데..
걍 납땜으로 붙여 버렸습니다..

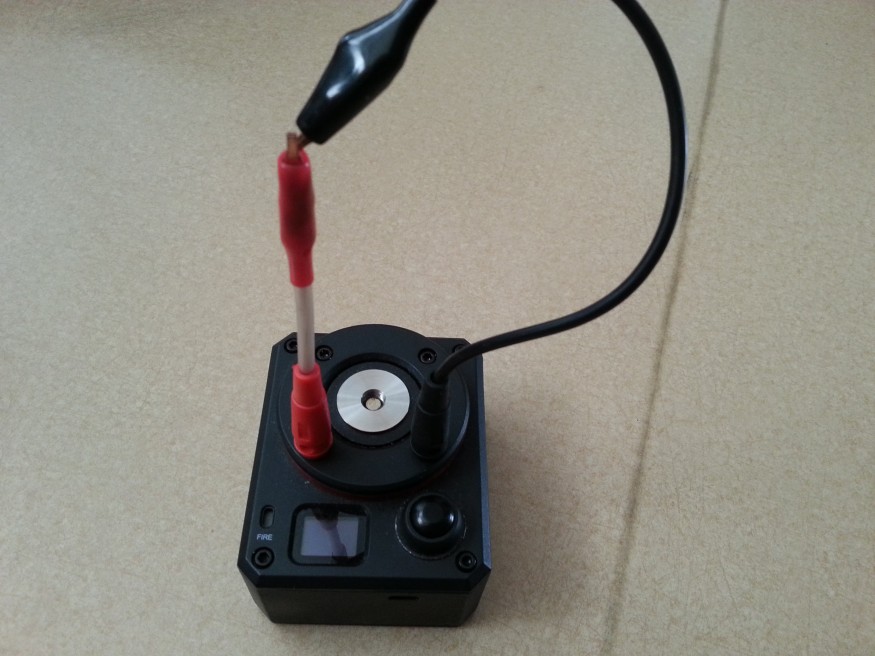

일자형 클립을 꽃아 봤습니다..
코일이나 와이어 저항값 측정할 때에 케이블로만 되어 있는 것은 두손으로 잡아 주던가 따로 시트를 깔아 주던가 방법을 취해줘야 하는데..
저렇게 일자형으로 중심을 잡아주면 좀 수월해 집니다..
꼭 있어야 할 필요는 없는 것이지만..
작업하는 김에 만들었습니다..
클립 교체는 무조건 하시라고 권장합니다..
조악해도 너무 개판으로 조악해요..
댓글 26건
솔개님의 댓글
꼼탱이님의 댓글
|
|
@솔개사실 코일 말아놓고 체결전에 항상 이놈이 몇옴일까 상당히 궁금해서
그 궁금증을 풀려고 이놈을 샀는데.. 그동안 안쓰던 집게를 꺼내 꽂아보니 저련 현상이..ㅠ 그렇다고 또 집게에 투자하자니 그렇고 애물단지가 되어 버렸네요..ㅠ |
드리퍼왕자가되고시퍼요님의 댓글
|
|
그렇지 않아도 솔개님께
이 클립 어디서 구할 수 있냐고 문의드릴려고 했는데... (실은 저도 하나 만들어 달라고...ㅎㅎㅎ) 똭~~!! 올려 주셨군요~~^^ 좋은 정보 감사합니다.. 전 제 것만 불량인 줄 알았습니다...ㅎㅎ |
솔개님의 댓글
|
|
@드리퍼왕자가되고시퍼요집게 종류는 여러가지 쓰고 있는데..
오리주둥이집게는 특별히 쓸일이 없거든요.. 언젠가 주문하면서 부품들 값을 체크할 때에 쓰면 요긴할거 같아서 덩달이로 구해놨었는데.. 이렇게 쓰게 되버렸네요.. 테스터기에 겸용으로 쓰려면 리드를 길게 해야 하는데, 하는 고민도 좀 하다가.. 부품값 체크하는 것은 리드선 길 필요가 없을 거 같아서 짧게 만들었고요.. 512탭에만 쓸거면 저렇게 고급자재를 동원할 필요는 없습니다.. |
드리퍼왕자가되고시퍼요님의 댓글
|
|
@솔개솔개님 만드신게....고급자재이긴 하더군요 ^^
저는 뭐 만들 능력은 안되니.... 마지막 링크걸로 사는걸로......ㅎㅎㅎ |
솔개님의 댓글
|
|
@드리퍼왕자가되고시퍼요당장 급하지 않으시면 하나 만들어 드릴 수 있습니다..
디바이스마트 물건 주문해서 몇일전에 두번에 걸쳐 수령했는뎅.. ㅎㅎㅎ.. 담번 주문할 때가 언제가 될지 몰라서.. |
드리퍼왕자가되고시퍼요님의 댓글
|
|
|
솔개님의 댓글
|
|
@드리퍼왕자가되고시퍼요댓글내용 확인 |
드리퍼왕자가되고시퍼요님의 댓글
|
|
|
모르겠네님의 댓글
|
|
오늘 주문했는데 이런 좋은 정보를 알려주셔서 감사합니다. |
Whoareyou님의 댓글
|
|
이거 구입하러 구로 또 가야하나요..... |
드리퍼왕자가되고시퍼요님의 댓글
|
|
@Whoareyou공 굴려 주심 감사하구요 ~^^ㅎㅎㅎ |
Whoareyou님의 댓글
|
|
@드리퍼왕자가되고시퍼요저 공굴리기 할줄 몰라요 |
Whoareyou님의 댓글
|
|
댓글내용 확인 |
솔개님의 댓글
|
|
@Whoareyou댓글내용 확인 |
Whoareyou님의 댓글
|
|
@솔개댓글내용 확인 |
솔개님의 댓글
|
|
@Whoareyou댓글내용 확인 |
Whoareyou님의 댓글
|
|
|
솔개님의 댓글
|
|
@Whoareyou댓글내용 확인 |
Whoareyou님의 댓글
|
|
@솔개댓글내용 확인 |
제이님의 댓글
|
|
깈베이프에서도 나오는거 같고,,
초보라서 잘 몰라서 그러는데, 가변기기 있으면 옴체크 가능한데 이걸 사용하는 이유가 있을까요? 이 기기의 사용용도와 장점이 뭔가요? |
솔개님의 댓글
|
|
@제이부산 가는데 기차도 있고 버스도 있는데..
뭐하러 차를 갖고 가죠?.. 와 같은 질문일수 있습니다.. |
제이님의 댓글
|
|
@솔개아, 가변기로 해도 되고, 얘로 해도 된다, 끝
이건가요? |
솔개님의 댓글
|
|
@제이편의성이죠.. |
Cyga님의 댓글
|
|
@제이가변기로 하다보면 기기가 보통 무게중심이 높다보니까 덜컹거리는 것도 있고, 일반적으로 손에 잡히기 쉬운 구조라서 실수로 파이어해서 데일 위험도 있죠. 뢸로 같은 세발 뚱보면 괜찮을 수도 있겠네요. |
제이님의 댓글
|
|
@Cyga아 리빌드할때 저기 꽂아놓고 하면 편하겟네요
아하 ㅋㅋ 답변 감사합니다 ㅋ |
