BOXER 복서 26650 350J-V2 조립기

페이지 정보

보쓰 쪽지보내기 자기소개 아이디로 검색 전체게시물  (220.*.122.151) 작성일 님이 2016년 01월 28일 23시 57분 에 작성하신 글입니다 2,145 읽음

본문

http://evape.kr/bbs/board.php?bo_table=tip&wr_id=6184&sfl=wr_subject%2C1&stx=BOXER&sop=and





연결방법은 이전의 26650과 같습니다..............



끝.........ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ이러면 욕먹겠죵 ㅋㅋ

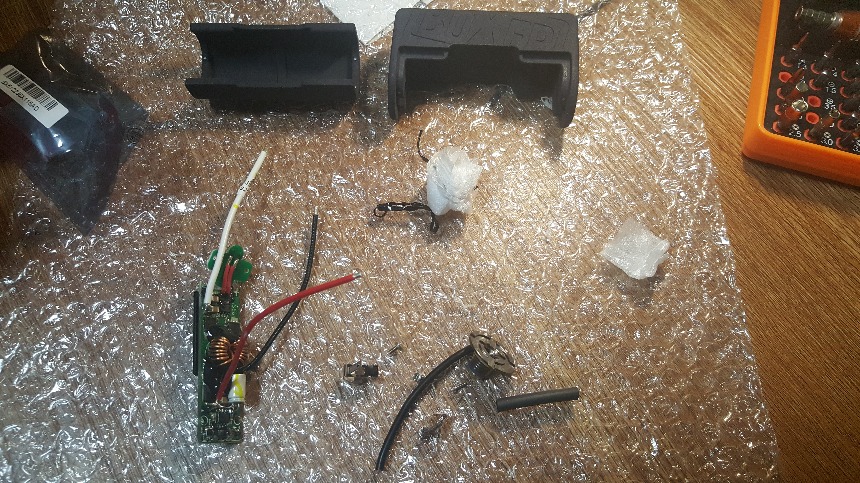

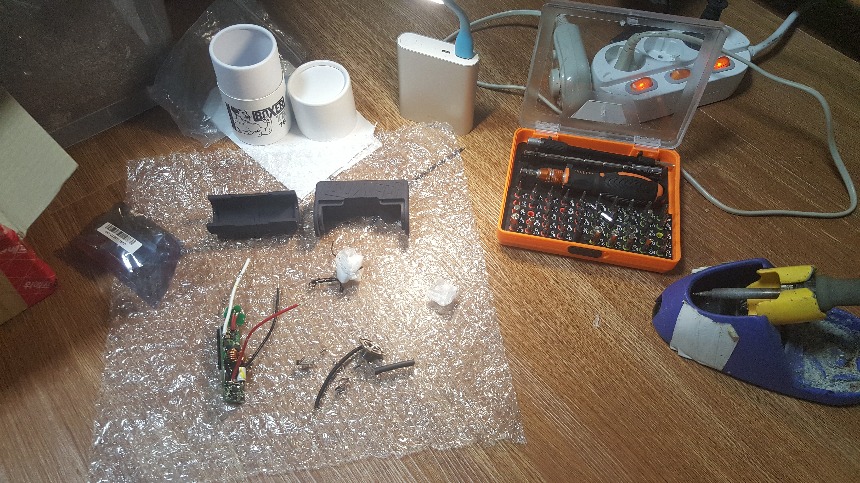

자재입니다 ~



칩 + 배터리단자 + 와이어 + 스축튜브 + 510커넥터 + 하우징








아임레뒤

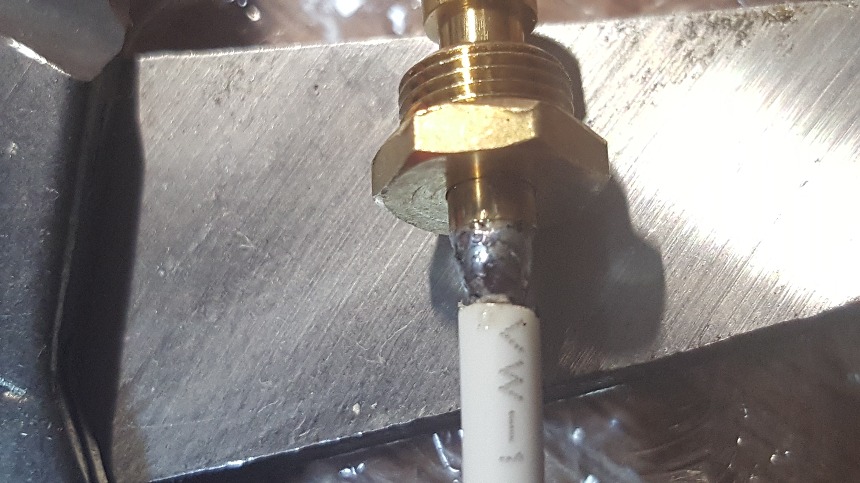

김납땜 광보소

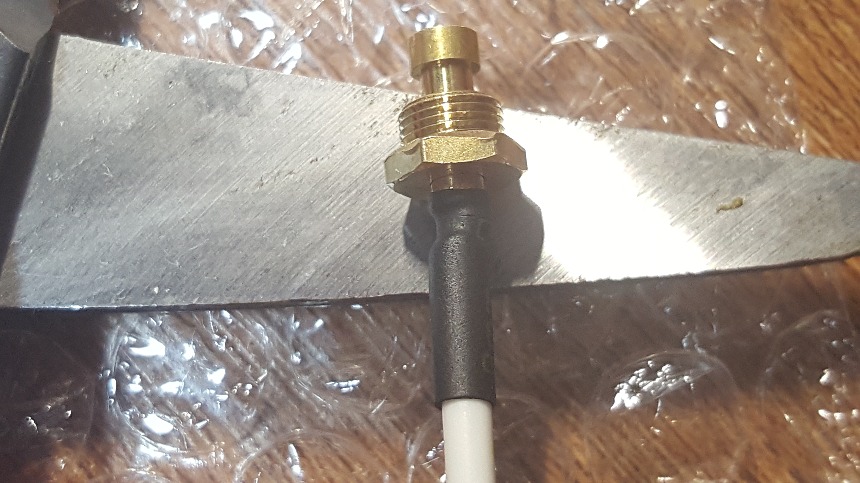

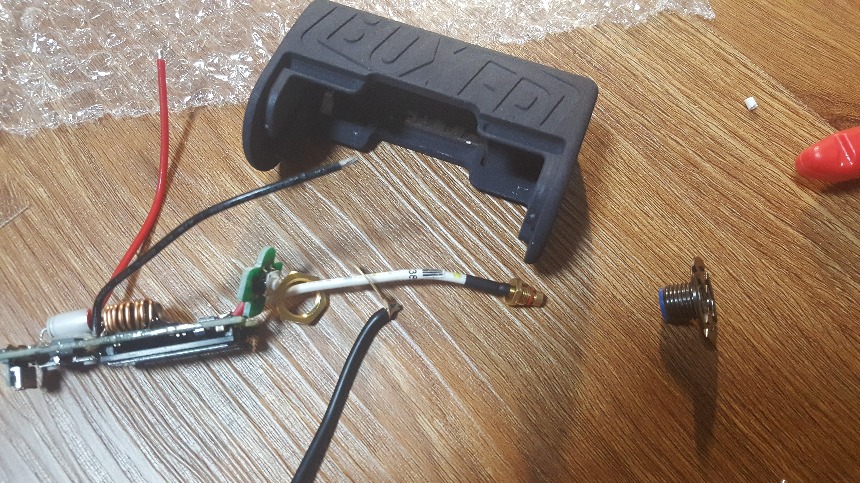

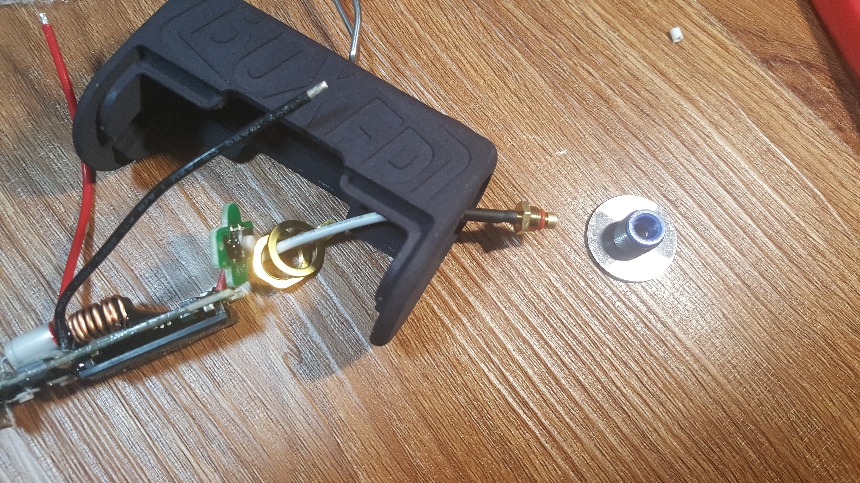

흰색이 510커넥터 + 입니다






사진이 잘못찍혔네요



스위치 먼저하시는게 편할거 같습니다








510 마이너스에는 동봉되어 있는선을 연결해주고 삽입해 놓으시고

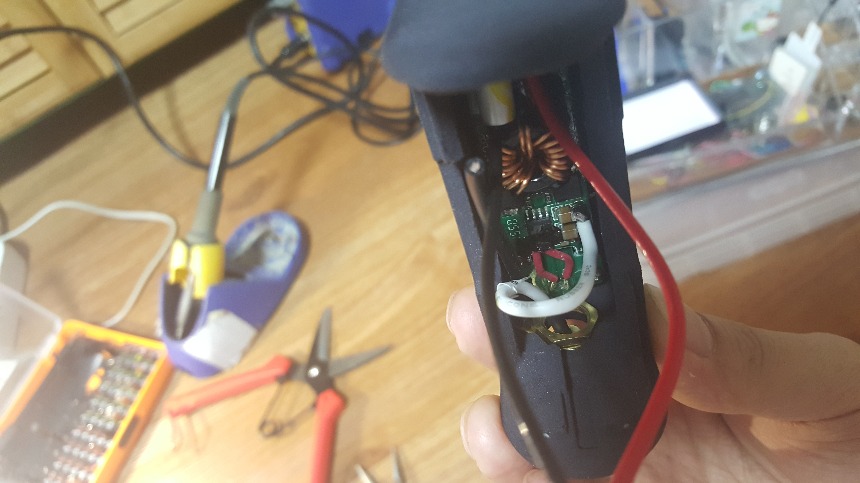

스위치 와 칩먼저 고정하시고 510커넥터 입니다



예전에는 510먼저 햇었죠










510커넥터 육각너트가 저기에 맞게 쏙들어갑니다



18650두발짜리도 그랬던것 같네요



그럼 별도의 고정 에폭시 안해주어도 됩니다  ( 전 순간접착제를 한방울 사용하였습니다



에폭시 쏠 공간이 없더군요

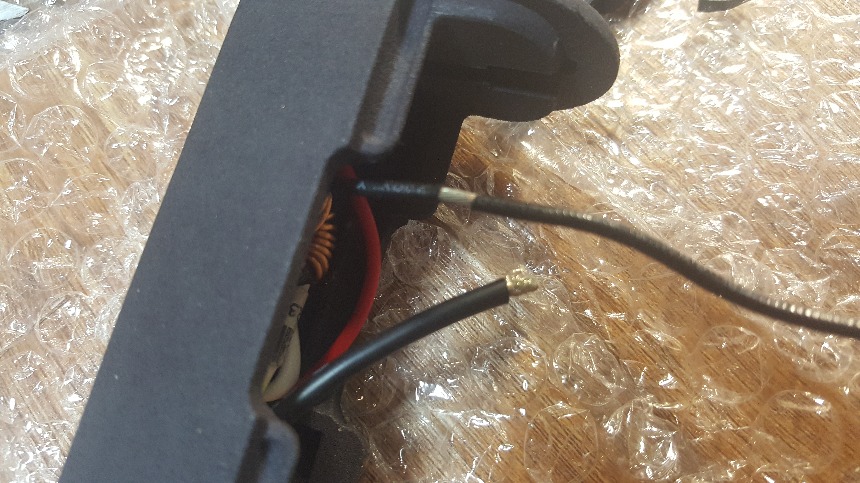

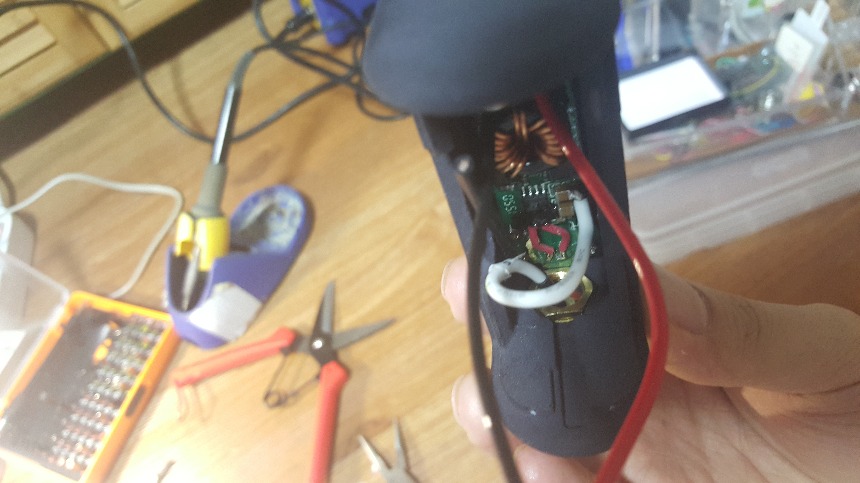

510 커넥에 연결해 놓았던 선과 검정선을 조인해서 배터리  마이너스로 가야죠

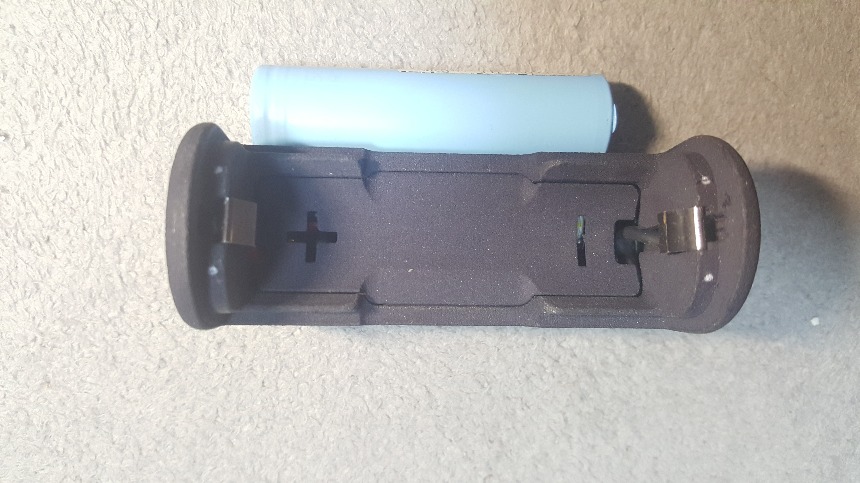

 키스톤 안쪽에서 바깟쪽으로 껴서 해도 되고요

안쪽에 붙여서 하셔도 됩니다



* 밖에서 안으로는 안됩니다

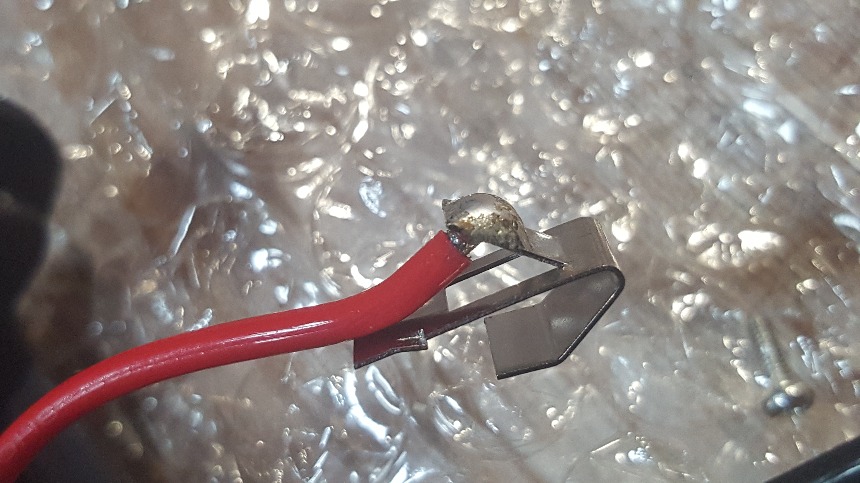

조인을 위해 중간탈피를 하고 납땜으로 붙여 줍니다

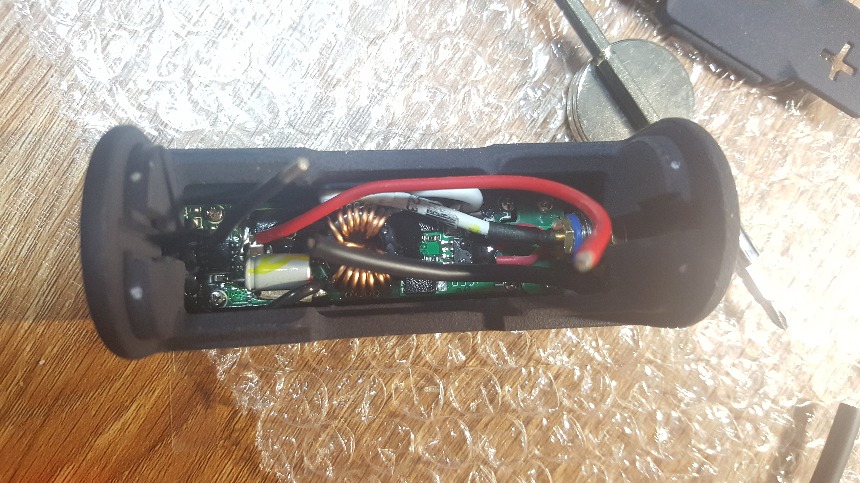

칩중간 노란부분과 안붙게 길이 조절해서 이어주세요


칩중간 구리색 저거 랑 곁치면 뚜껑 안닫혀요

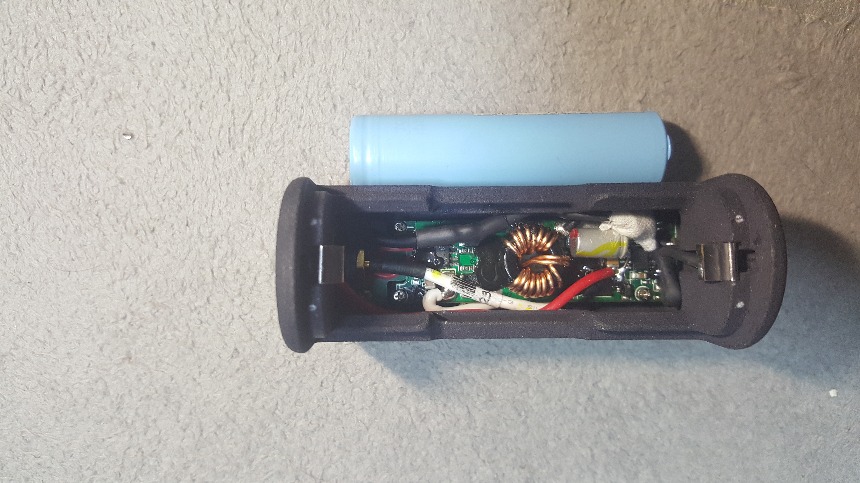

선 정열보소

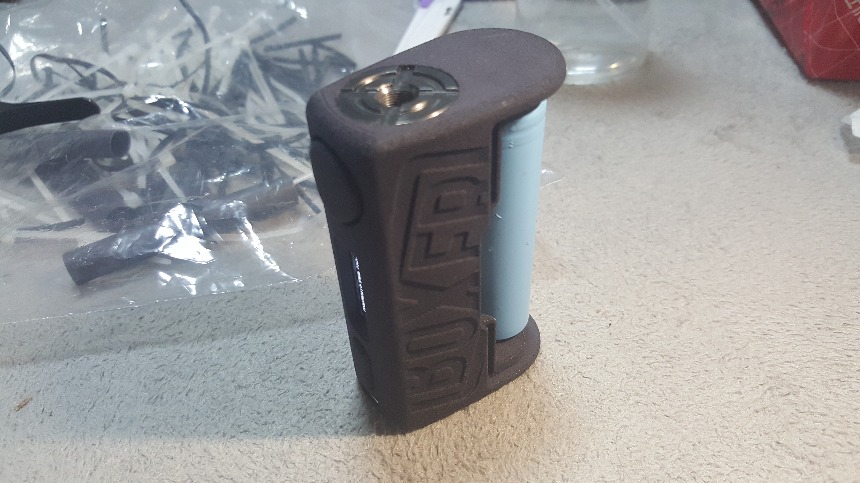

뚜껑닫고요



홈이 파져있어서 똑~ 하고 들어갑니다





undefined

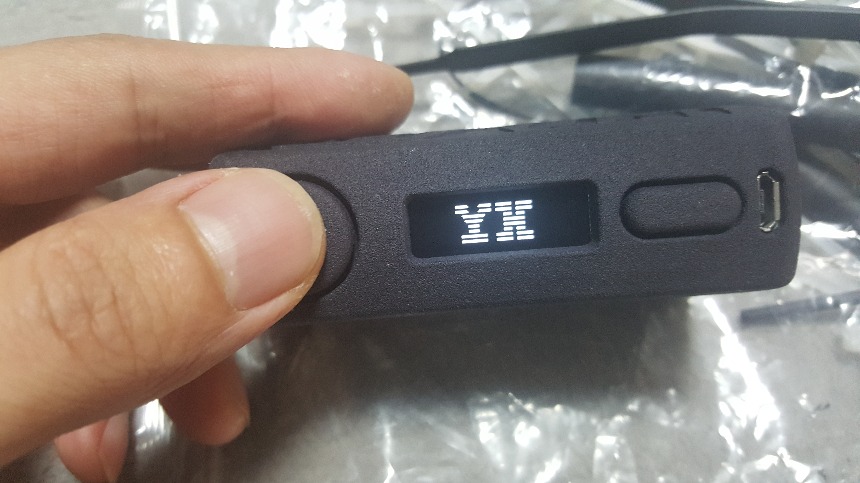

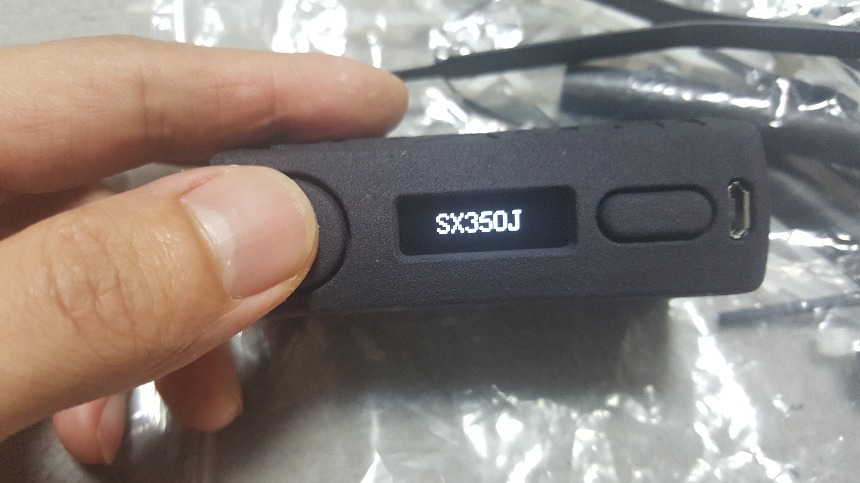

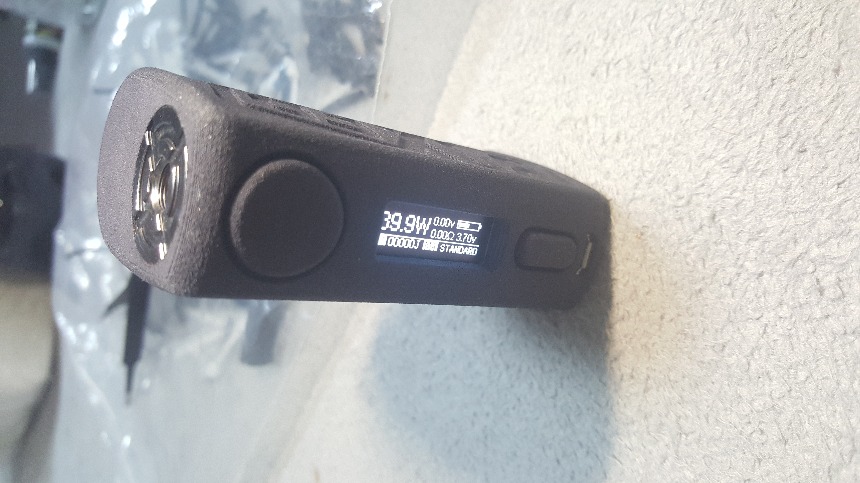

캬~  YH

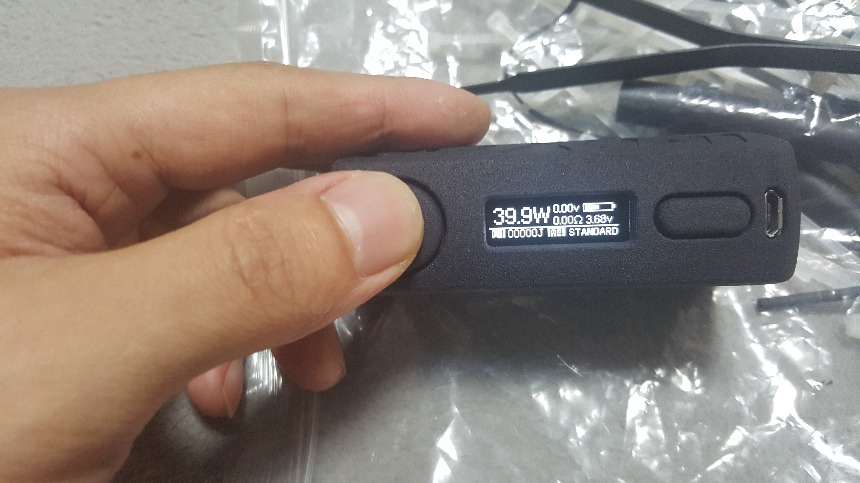

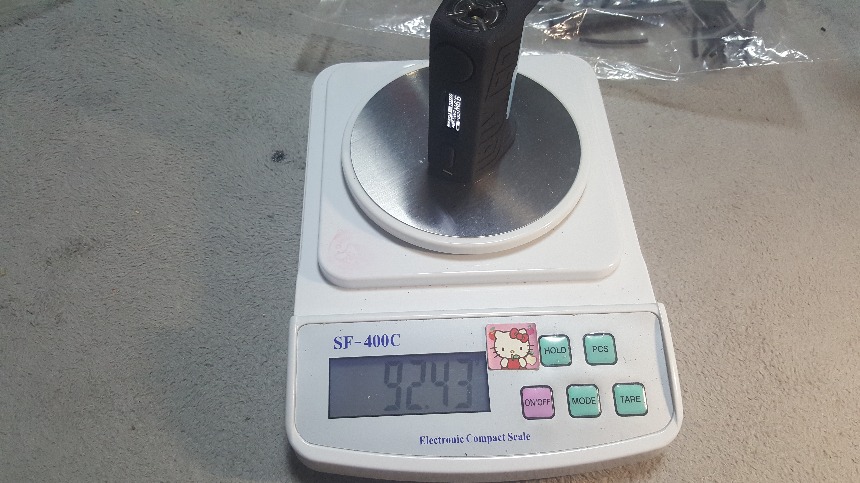

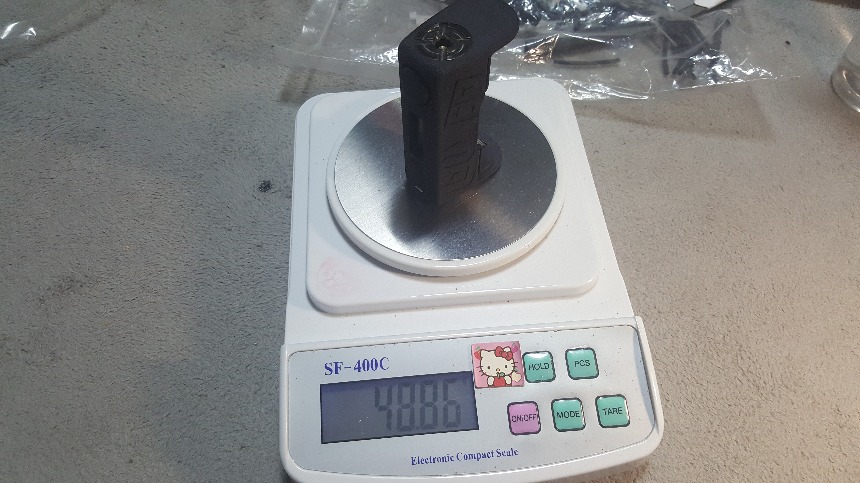

헐.................48ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

미친무게



복서 다이킷 조립이었습니다







*기존 한발과 달라진점



- 자석 없음 ( 뚜껑이 복서 하우징의 플라스틱의 장점을 살렸습니다 )

  뚜껑을 밀어 넣어서 힘으려 살짝 벌어지게 한다음 똑~ 들어가는 방식...

  내구성이나 안쪽면의 생활기스가 날것같기는 하지만 자석까지 없애서 무게를 최대한 낮춘것같고

  조립공정도 짧아 졌습니다





아 지금 펴봤는데 사고 싶네요
누르는 순간 목에 가있는 이느낌이 너무 좋네요



이거때문에 YIHI사 칩쓰는건데 ...............사고싶다..........
