쉽게 만드는 Clapton Coil
대딸러스를 보고 유사한 형태로 자작해서 만들어서 사용했는데
빨레집게를 Wrap와이어를 잡아서 넣는 형태로 2차 개선
최종 스풀 태머를 이용해서 wrap와이어 통 자체가 따라서
움직이게 하는 형태로 변경하였습니다.
youtue에서 케이블통 자체를 회전시켜서
하는 방법을 보고 스풀타머를 주문하고 못 기다려서
직접 타이랩을 이용해서 만들었습니다.
(타이랩매듭사이로 wire를 빼고, Wire 원통이 스무스 하게 회전을 해야 함으로 텐션을 느슨하게 타이랩를 고정하는 것이
중요합니다.
마지막부분은에는 washer가 있으면 Washer를 통과시켜 최종 연결하는 것이 연결부분의 마모를 최소화하는 것입니다.
결론은 100%성공. 드릴만 있다면 가장 쉬운 방법이고, 편하게 clapton만들수 있습니다.
대딸러스에 들어가 있는 DC모터가 속도제어와 반자동 기능이 있기에 구입하신분들은 이 방법을 늦게 알았다 해도
좋은 모터를 사신것으로 만족하심 됩니다. jig는 쳐박아 두시고, 모터와 tiewrap만 있으면 아님, 스풀 태머를 구입하여
사용하시면 됩니다.

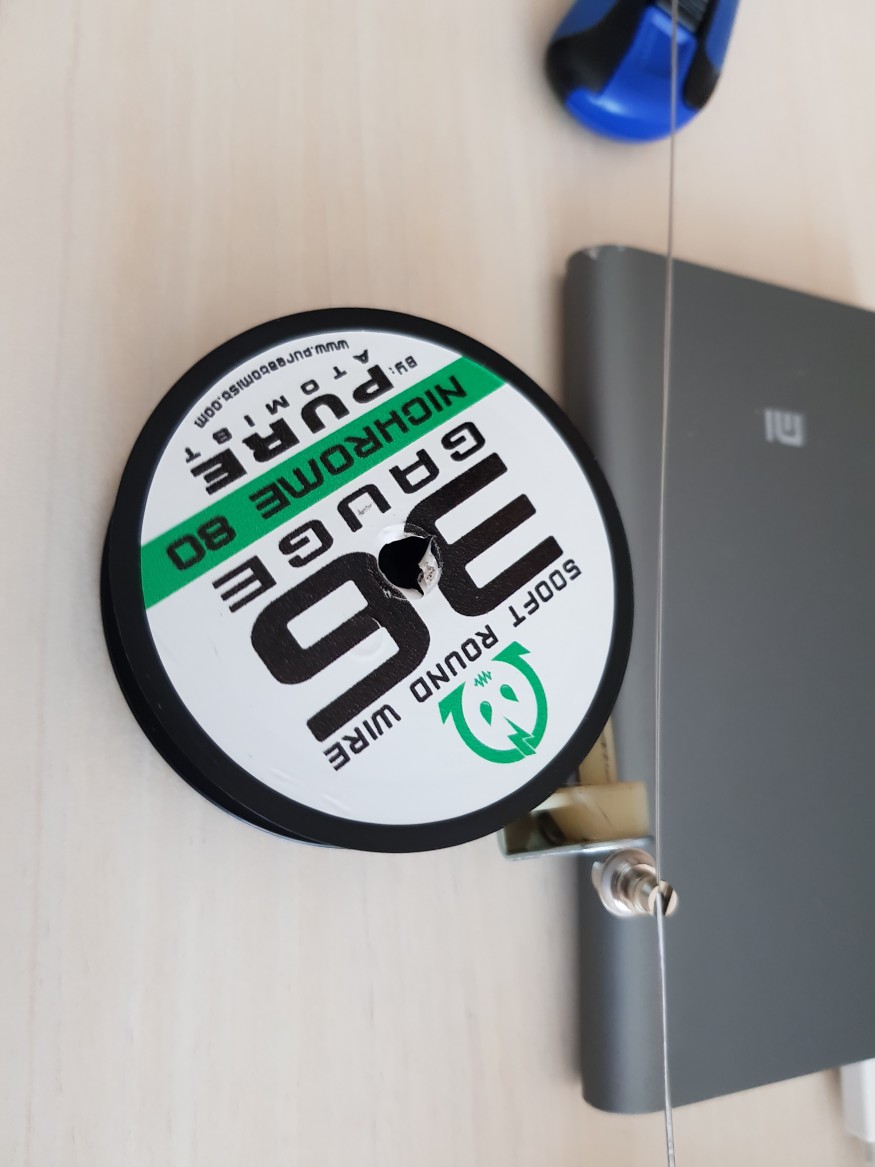

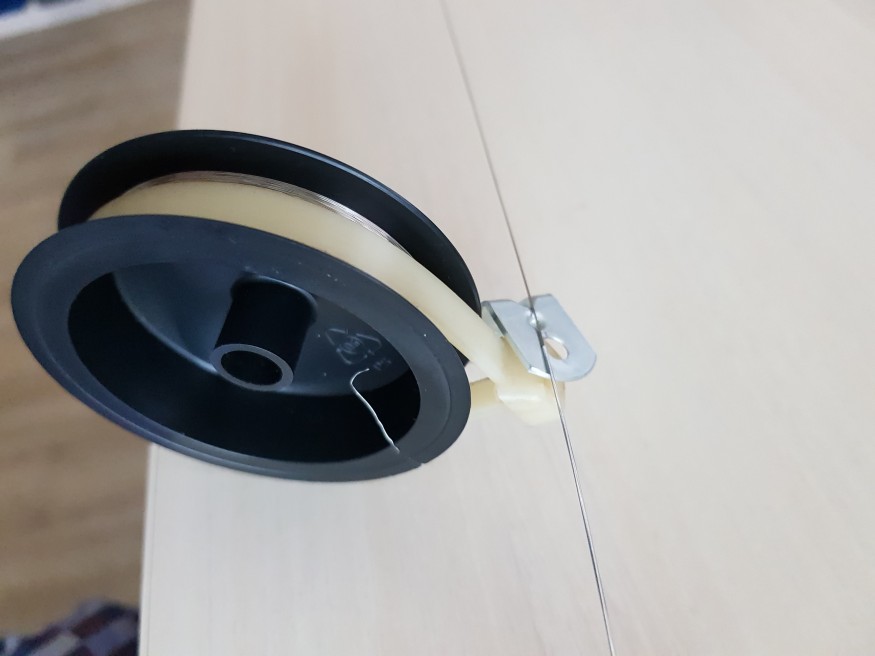

사진보시면 어떻게 하는지 이해가 가실 겁니다. 이제 시작하시는 분들에게 도움이 되었으면 좋겠습니다.
Tiewrap으로 만든 스풀태머이용 clapton 코일 만들기 동영상
clapton 만들기 원본 유튜브 동영상
CoreWire 26, 28 Ga,
Wire 32 ~ 36 Ga,
Washer,
Tie Wrap (끝)
핸드폰 거치대 : 무선 드릴 손가락으로 계속 누르는 것 처럼 (반자동 역할) 15,000원
드릴 : 보쉬 드릴 (있던거 사용)
스위블(볼베어링 도레) : 가능한 굵고 큰 것 (3개를 연어이 연결) 회전력을 좋게 해서 꼬이지 않도록 방지
바이스 :
아래의모든 물품은 대체품이 있을 수 있고 더싸고 좋은 것들도 많습니다. 참고용입니다.
나일론조 플라이어 4.24$ (2주 지났는데 아직 도착을 안함)
바이스 7.19$
WLXY 806 Mini Bench Vice Professional Fixed Repair Tools Support Jig - SILVER 127979901 5.11$
UD Wire Spool Tamer 와이어 스풀 타머 - 하늘색 1000원
UD Wire Spool Tamer 5개 2.51$(리빌더 필수품 왕추천)
