모스펫3034를 이용한 간단한 병렬기기 DIY 를 해봅시다


이미 몇년전부터 양형님들은 간단하게 뚝딱 만들어 쓰시던걸로 압니다


그래서 그런지 재료구하기도 쉽고 종류도 많았습니다



가격도 매우 저렴하고


난이도도 매우쉬우며


디자인도 꽤 봐줄만합니다


성능도 꽤 우수합니다


국내에 잘알려진 비슷한 기기는


매스모드 , 아메리칸박스모드 , 드래곤사무라이 정도 있는것같네요







사용된공구및 준비물 전선스트리퍼 , 납 , 인두기 , 플럭스 드릴 , 스탭드릴비트 , 야스리 , 니퍼 , 플라이어 마킹펜 , 마킹테이프 , 자 , 에폭시본드 , 수축튜브


인클로져 : 1590g 하몬드케이스 (전담용으로 변형된것) 배터리홀더:18650x2 510커넥터:22mm 오토접점 버튼스위치:12mm 실리콘전선:16awg 모스펫 : 3034 저항 : 15k 1/4w



저는 따로 온오프 스위치나 퓨즈를 넣지 않았고 제일간단하게 필요한기능만 넣었습니다


본인이 원하시는대로 추가하시면 되실거같습니다

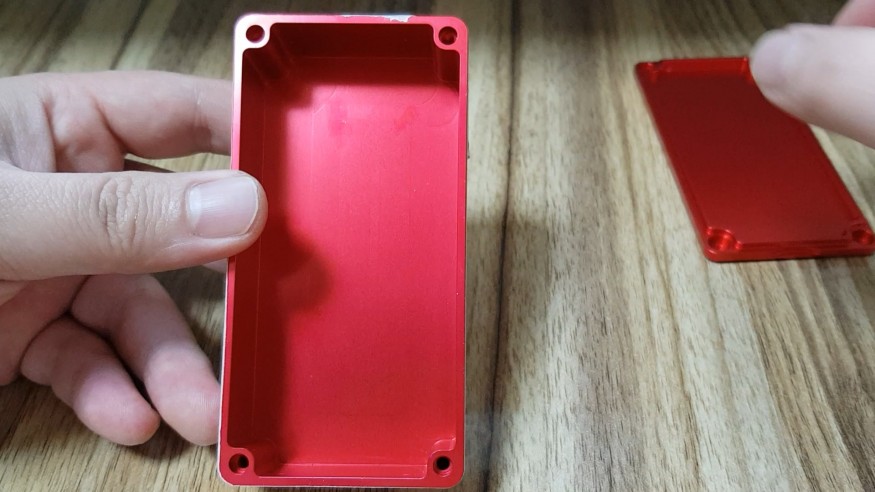

인클루져를 준비합니다












마스킹테이프를 붙여줍니다

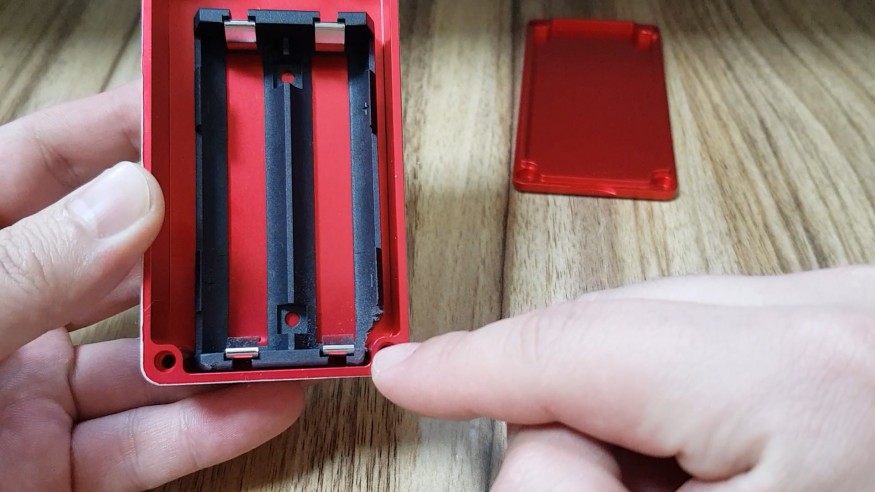

18650홀더를 넣어보면 모서리부분때문에 내부가 협소해집니다.

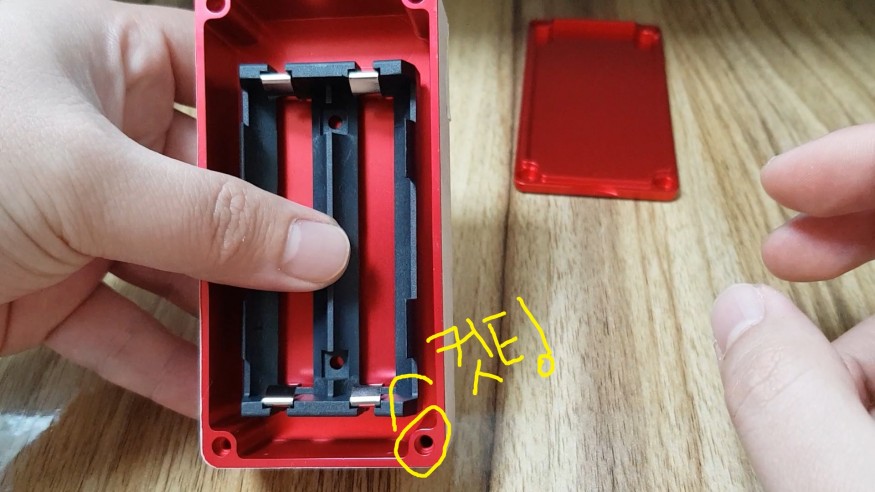

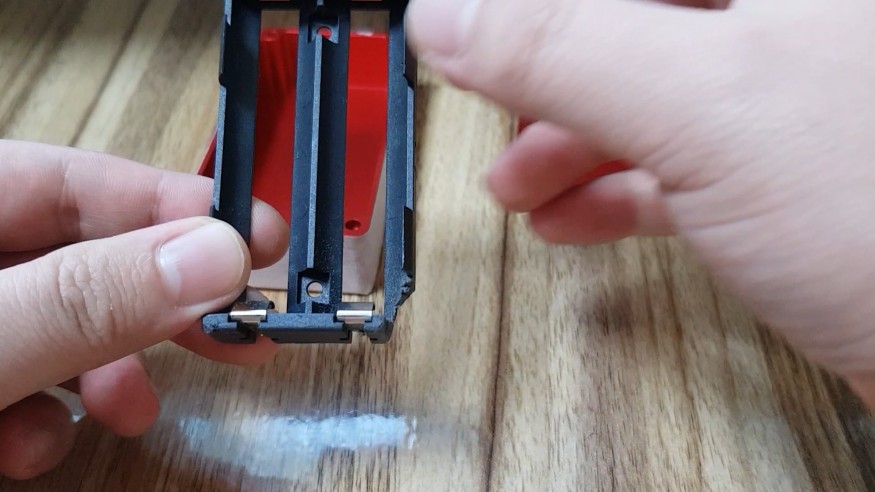

그러므로 컷팅을 해줍시다. 와이어커터같은걸로 뜯어내도 되고 그라인더로 갈아내도되고 원하는대로 하시면됩니다

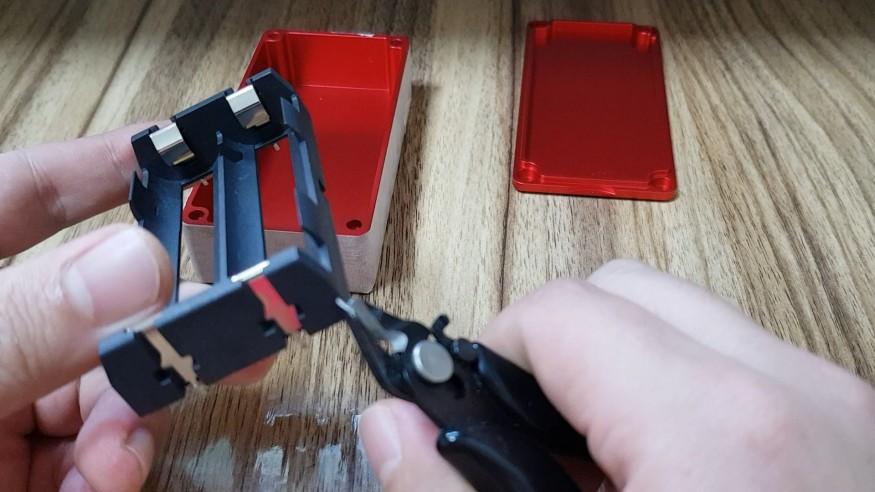

저는 그라인더가 없으므로 와이어커터로 한땀한땀 뜯어내줬습니다

















 보기흉하지만 맛만 좋으면 될것입니다
















모서리를 깍아내줌으로써 많은 공간을 확보했습니다
















그럼애도 불구하고 파이어스위치는 최대한 위로 붙여줘야 공간이 널널해집니다


이부분 잘못뚫으면 보노보노스티커로 가려줘야하는 매우 심각한 상황이 연출됩니다

그리고 인클루져 뚜껑이 잘닫힐수있게 위치를 선정해줍니다


스위치만 대보고 눈으로 대충 뚫으면 망하기쉽습니다 ( 제얘기임)

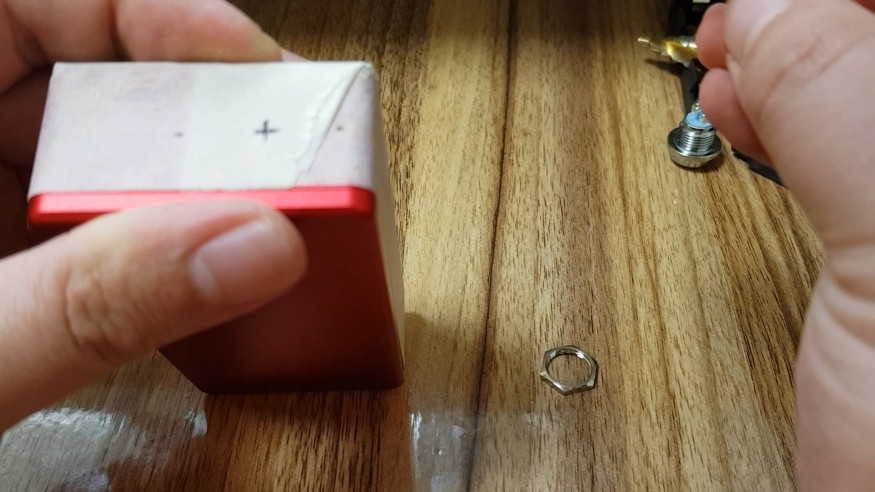

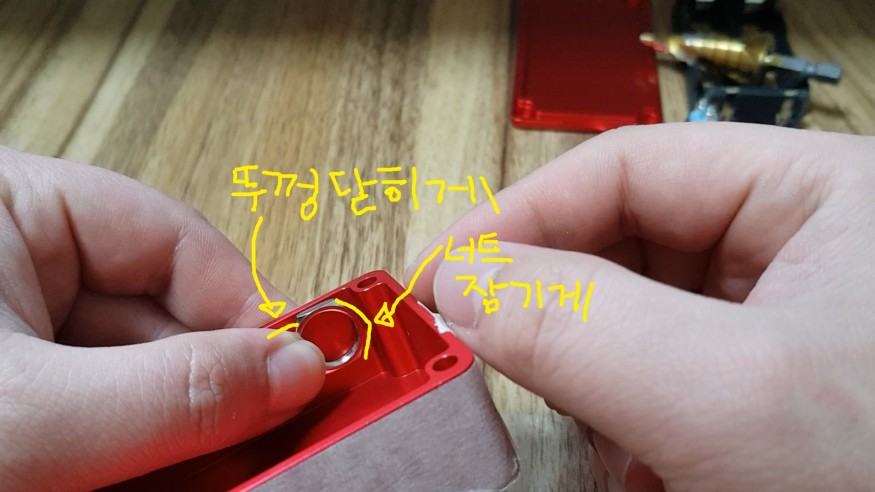

간섭되는부분은 너트부분이므로 너트를 대보고 위치를 잡읍시다

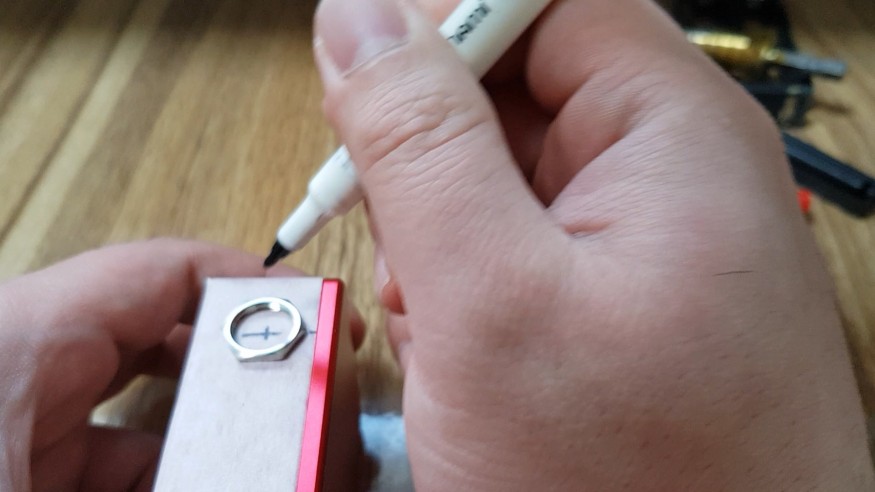

마킹하고 뚫어줍니다. 이부분이


뚫는도구는 드릴과 스탭드릴비트 입니다

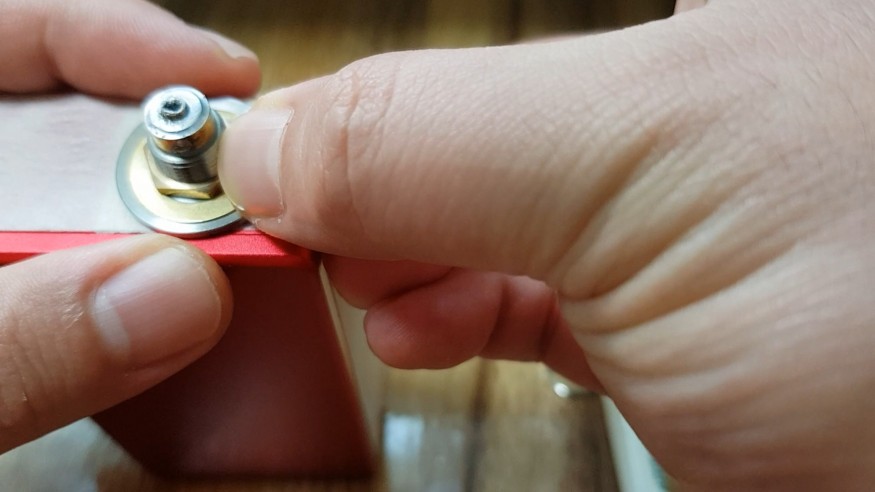

510위치는 원하는곳에 잡아줍니다 파이어스위치쪽으로 붙이면 왠지 큰일날거 같아서 파이어스위치 반대쪽으로


살짝 옮겨서 뚫어 줄것입니다













얘는 파이어스위치보다 상대적으로 대충뚫어도 됩니다 '상대적'으루다가...




















성공적 으로 뚫은 모습을 감상중이십니다


파이어스위치는 중국산 개수레기 입니다... 저거만들때 아직 택배가 안와서 ㅠㅠ


현재는 이쁜놈으로 바꿔둔상태입니다

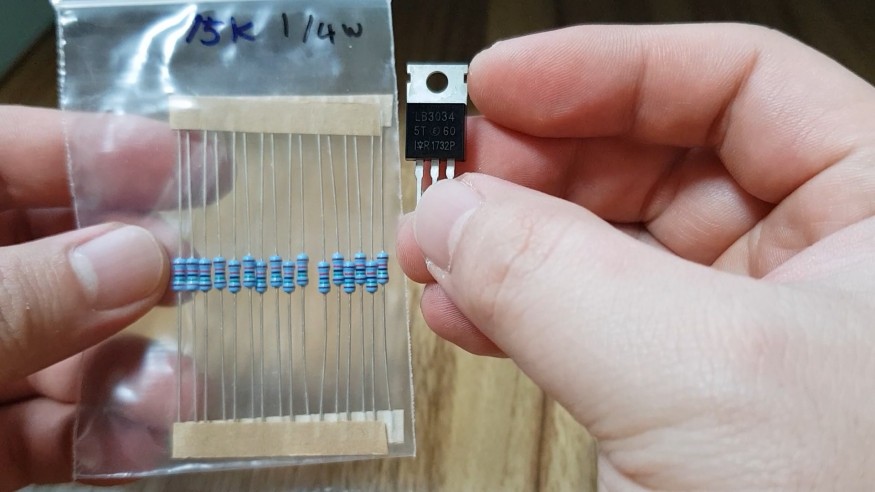

15K 1/4W 저항과 3034모스펫입니다


15K 만보고 사지말고 뒤에 1/4W 인지 확인후 구입하세요


이유는 저도 모름ㅋ


저는 양모노형님들이 만들어놓은길을 고대로 걷는중입니다


모스펫도 마찬가지로 3034 이외에 다른것 써도되나요? 라고 물으셔도 저는 쥐뿔도 모르니 답변해드릴수가없는부분입니다..

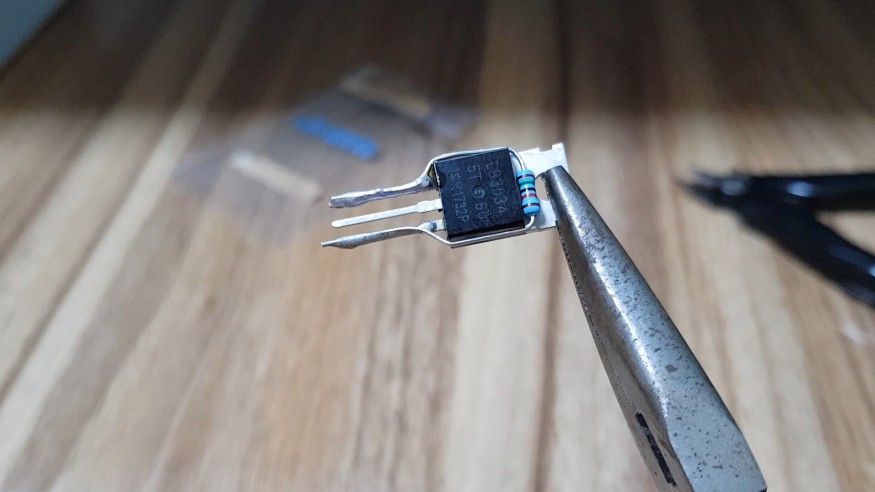

저항을 모스펫다리빨 양사이드에 납땜해줍니다

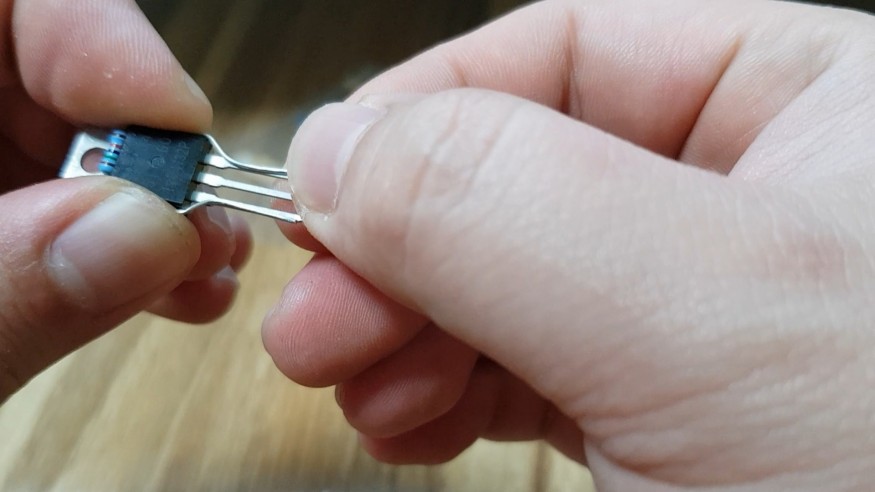

납땜후 반쯤 길이를 잘라줄것입니다 공간확보를 위하여..

















전선은 16AWG 사이즈로 구매했습니다

왠지 굵으면 좀더 잘견디고 좀더 잘쏴주고 할것같은 뇌피셜을 가득담은 초이스였습니다


근데 막상 만들어보니 굵어서 짜증이 많이 났으니 여러분은 18AWG나 20AWG로 하시는게 정신건강에 매우이로울것같습니다

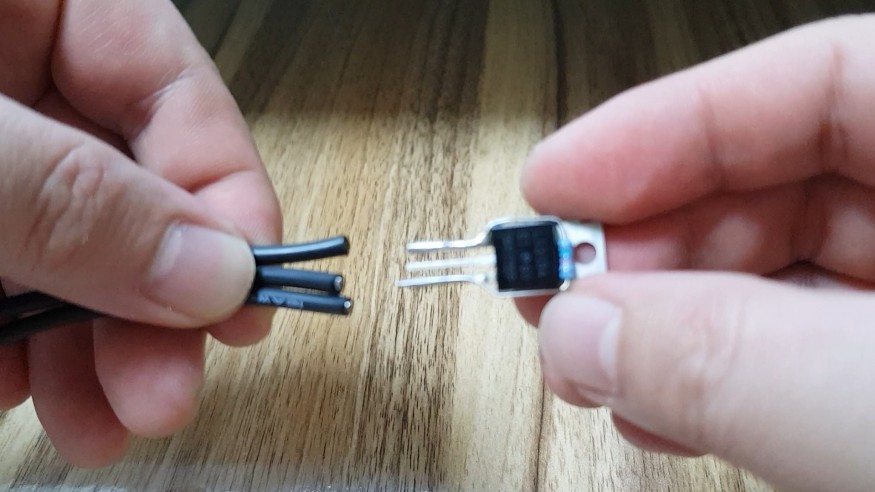

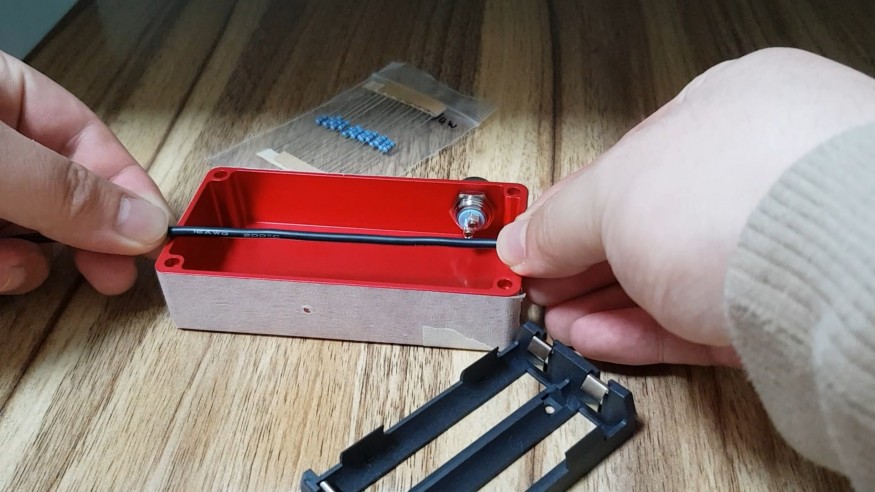

전선은 인클루저 길이만큼 세가닥 커트해주세요


















저항붙인 반대쪽에 납떔해줄것입니다










참고로 저는 납땜경력 2회 입니다


태클ㄴ

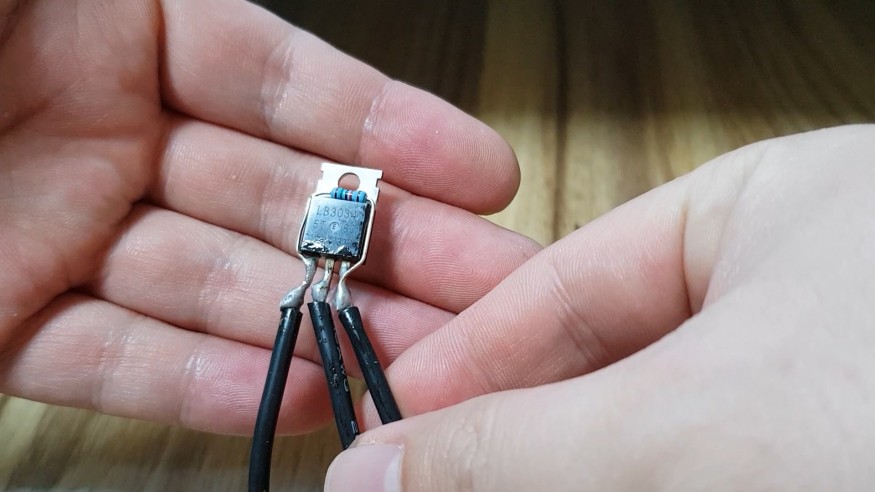

수축튜브를 씌워주세요


모스펫을 정면으로 두고 제일왼쪽선은  다른색 수축튜브를 쓰든 다른색전선을 쓰든하는게 안햇갈리고 좋습니다















모스펫도 씌워줍니다










배터리 홀더를 +는 +끼리 -는 - 끼리 납떔해줍니다


저는 위에다가 했는데 좀 얇은 전선이엇으면 안보이게 옆면을 이용하여 이어 줬을것같습니다


위에다가 할경우 배터리탈착시에 피복이 걸리적거리지않게 납땜을 신중히 해주세요

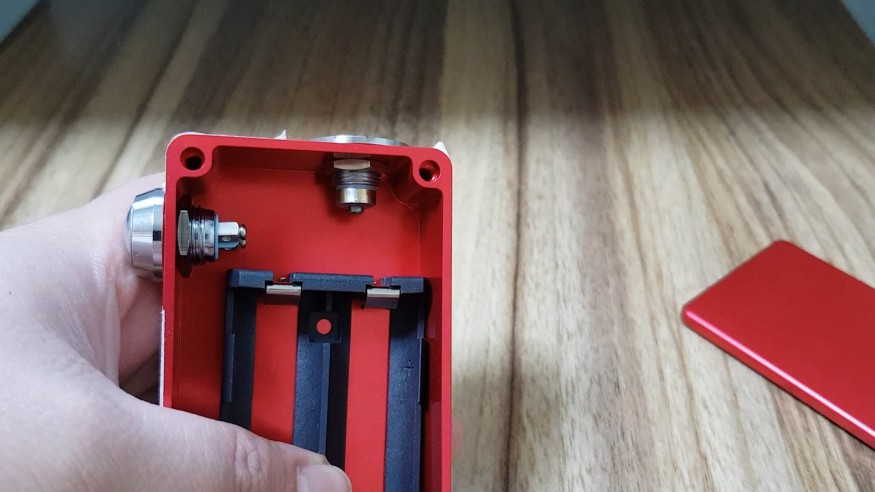

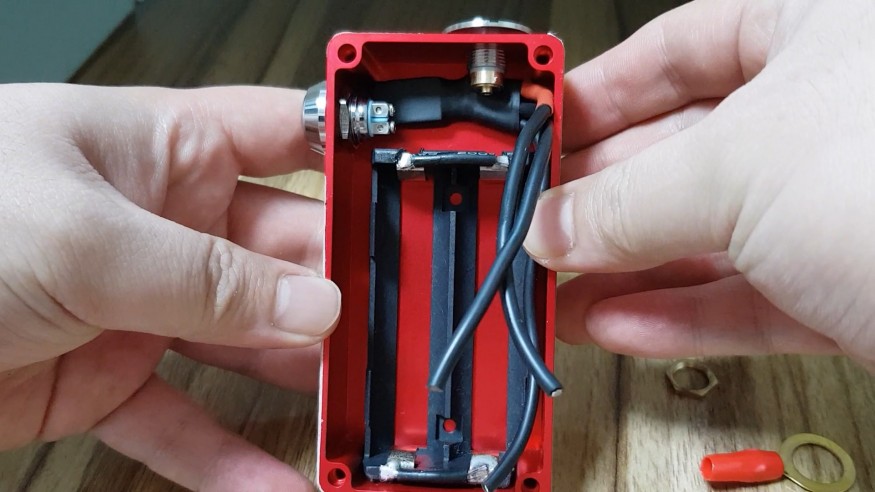

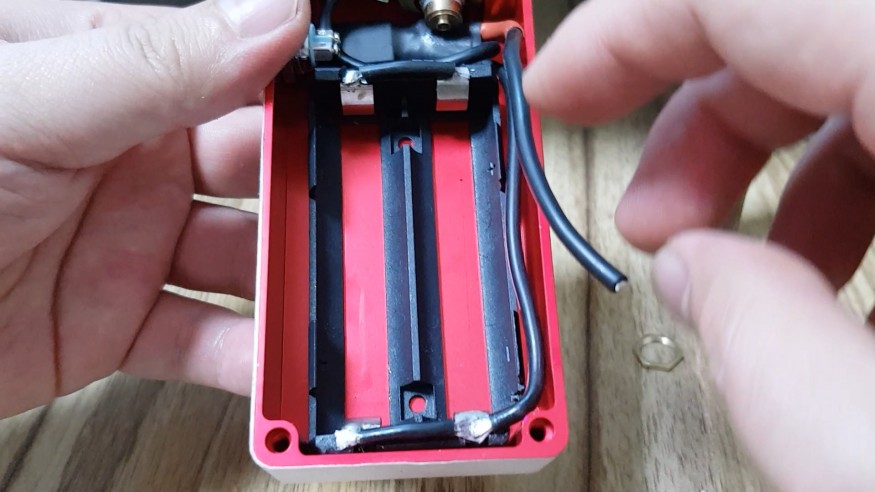

모든 부품을 체결하고 자리를 잡아봅니다

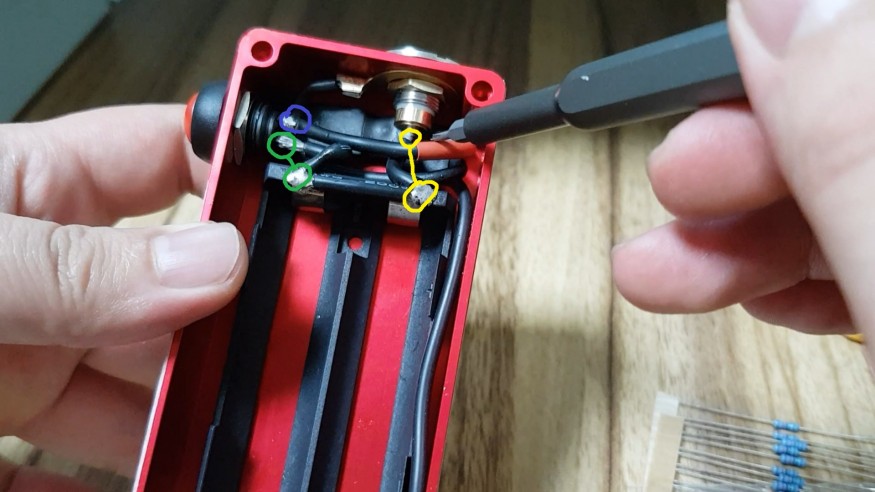

모스펫의 가운데선을 510 -부분에 납떔해줍니다










모스펫 제일오른쪽 검은선을 배터리홀더 - 부분에 납떔해줍니다









빨간선은 스위치로 보내주고


+선을 510커넥터 +부분에


+선 한가닥 더빼서 스위치 남은부분에 납땜해줍니다














정상 작동 확인

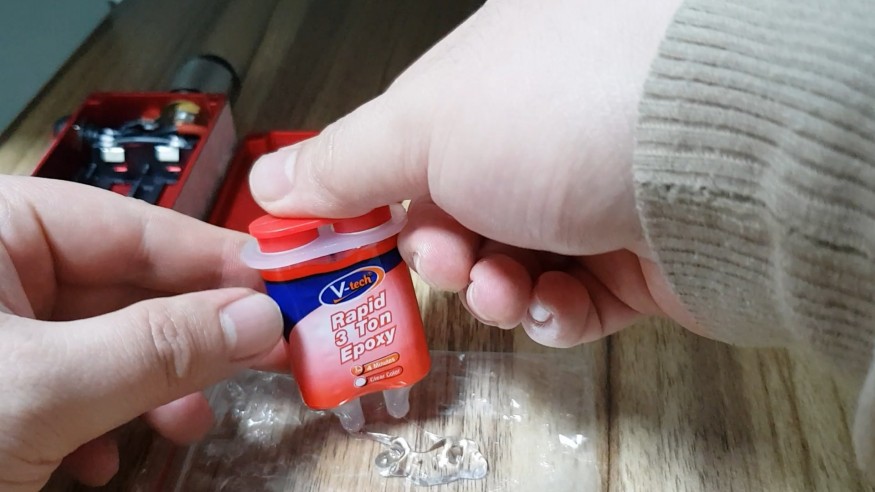

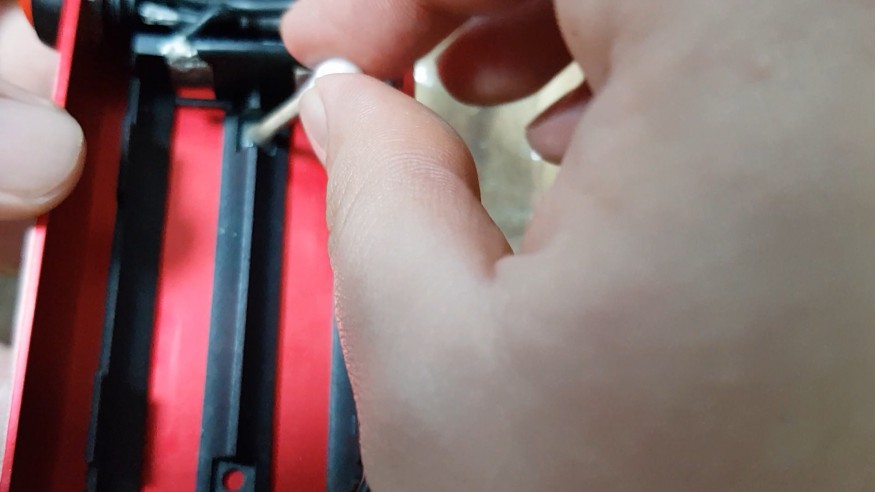

에폭시를 짜줍시다

















자석도 붙이고.. ( n극과 s극 잘 구분하여서 뚜껑이 안닫히는일이 없도록 하세요)








배터리 홀더도 고정해줍니다











마지막으로 마스킹테이프를 벗겨내고 즐겁게 사용하시면 됩니다





아래는 모든과정을 영상으로 찍어둔것입니다


https://youtu.be/nwpZfC2tH2Y
