나도 만들어 보자 교반기 #2
페이지 정보
작성일15-04-18 15:35 3,062읽음본문
안녕하세요?
곤이 아빠 입니다.
어제는 USB 선풍기로 활용한 교반기 였는데요..
오늘은 안쓰는 DCFAN 하고.. 망가진 하드에서 떼어낸 네오디움 자석으로..
만든 교반기 입니다.
얼마전 자유게시판에 올렸더니.. 행백리자 님이 리뷰 만들어 주실수 있냐구 해서 작성 합니다.

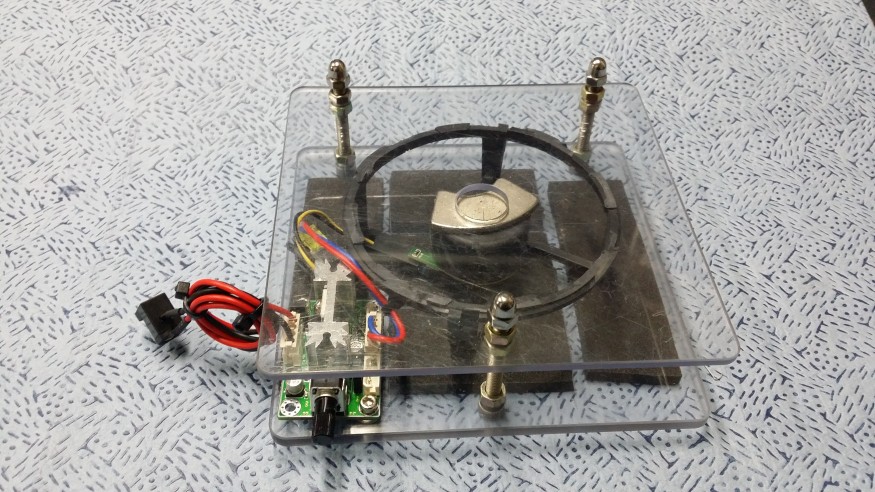

위에가 완성작 사진 입니다.
필요 부품은.. 아크릴판 135mm x 135mm 2ea
6mm x 길이 45mm 볼트 3ea
육각 너트 9ea / 캡너트 3ea
12v 아답터 , 속도 조절기..
꼭 아크릴 판이 아니어도 됩니다. 비슷한 사이즈 것이면 됩니다.
전 회사에 있는 재고 부품으로 만들었어요 ㅡㅡ;;;
우선 제가 쓴 아답터 와 속도 조절기는 ..
아답터 : http://storefarm.naver.com/motorbank/products/216978825
속도 조절기 : http://storefarm.naver.com/motorbank/products/220772258
이것도 예전에 테스트 할 것이 있어서 구매해 놓았던거에요 ^^
우선 재료 준비가 되면..

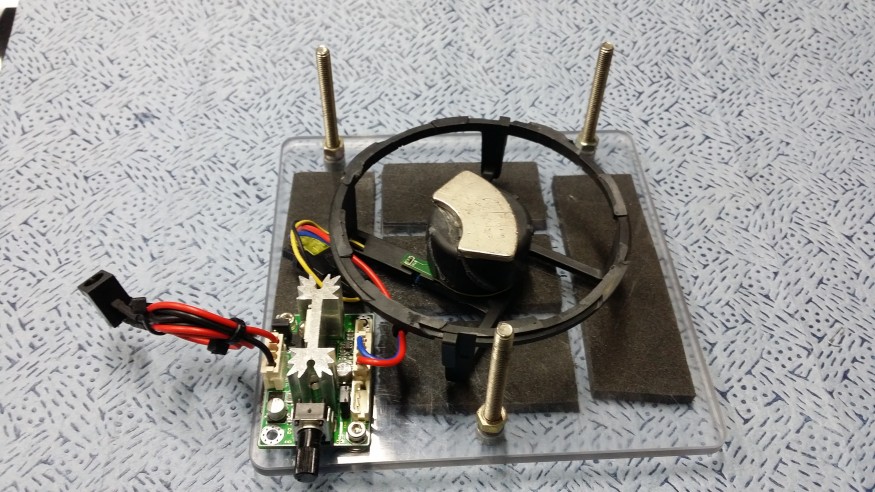

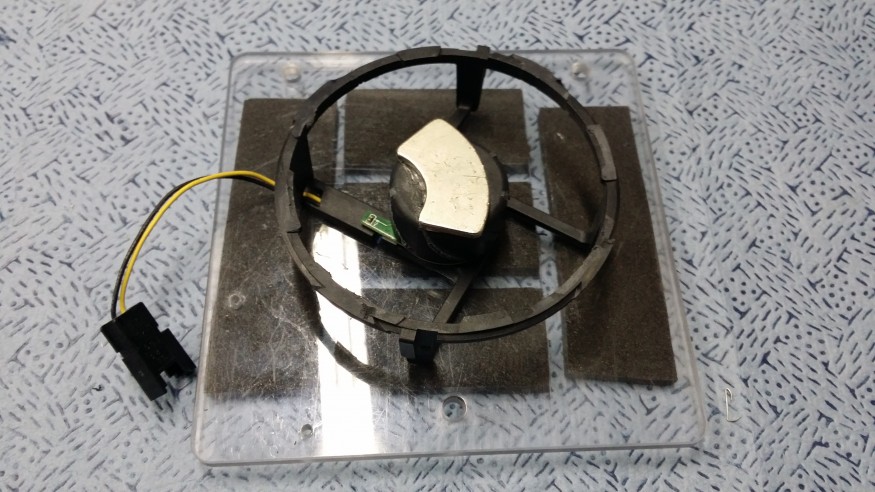

DC FAN 날개를 제거해 주구요.. 그위에 하드디스크에서 띠어낸 자석을 붙여 줍니다 ^^

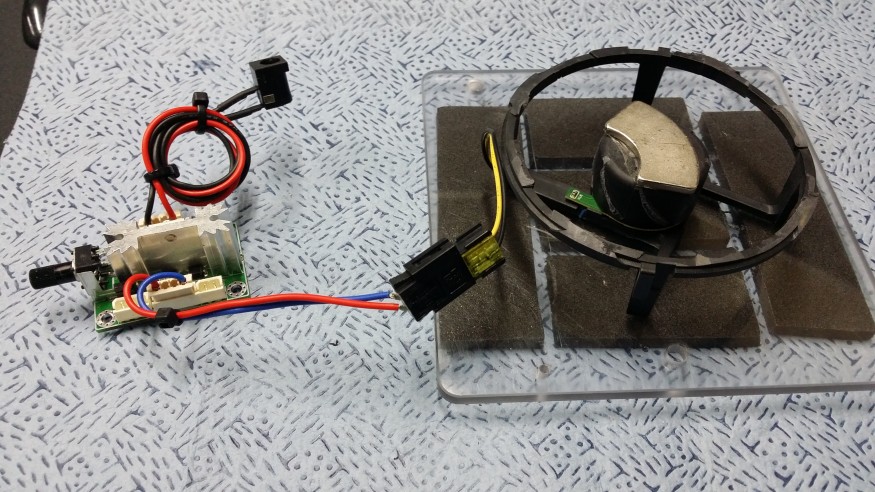

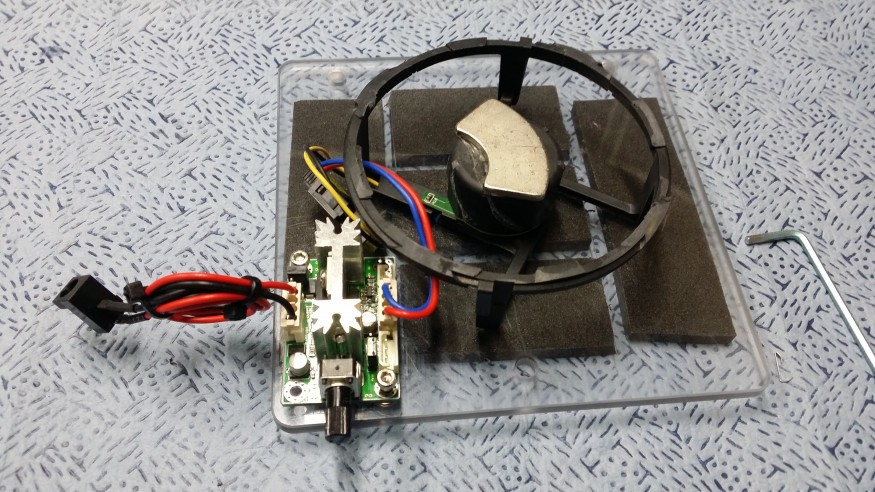

팬하고... 속도조절기랑 조립을 하고요.. 전 쉽게 조립했다가 풀기 위해서 컨넥터 사용하였습니다.
피씨 아크릴 판에 ..
상판과 붙여 줄수 있는 홀구멍 6.5mm3개 랑 속도조절기 붙일수 있는 구멍 2개 m3 탭 만 들어 주구
위치는 대충 대충 ㅡㅡ;; 잡고 드릴로 구멍 뚤어주셔도 되요~ ^^;;

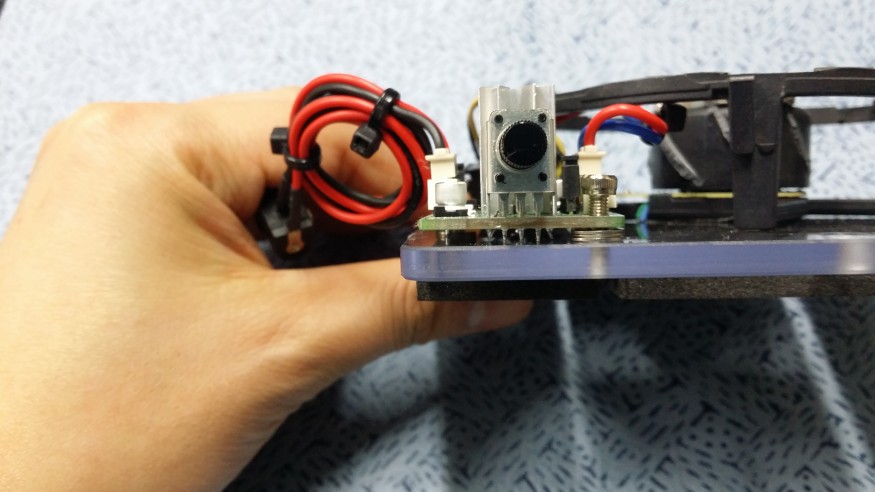

전 속도 조절기 붙이는 것을 탭으로 하였는데.. 꼭 탭이 아니어도 드릴로 구멍 뚫거나 아니면 그냥 두셔도..

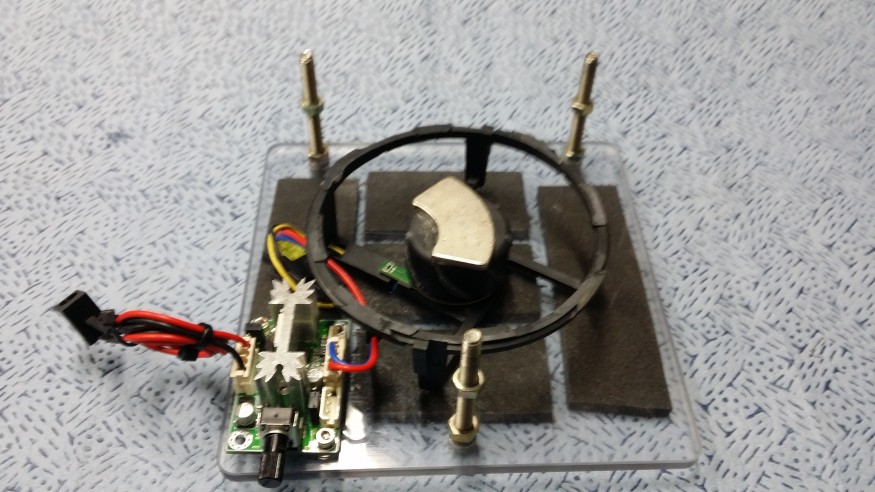

상판을 붙이기 위해서.. 볼트를 고정 시켜 줍니다..

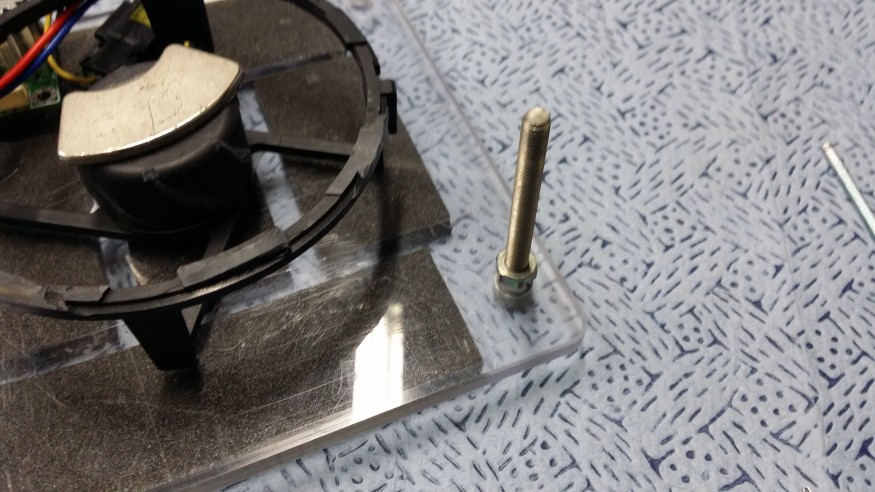

볼트 3개를 너트랑 같이 조립을 하고...
너트로 다시 높이를 맞추신 다음에.... 그위에..

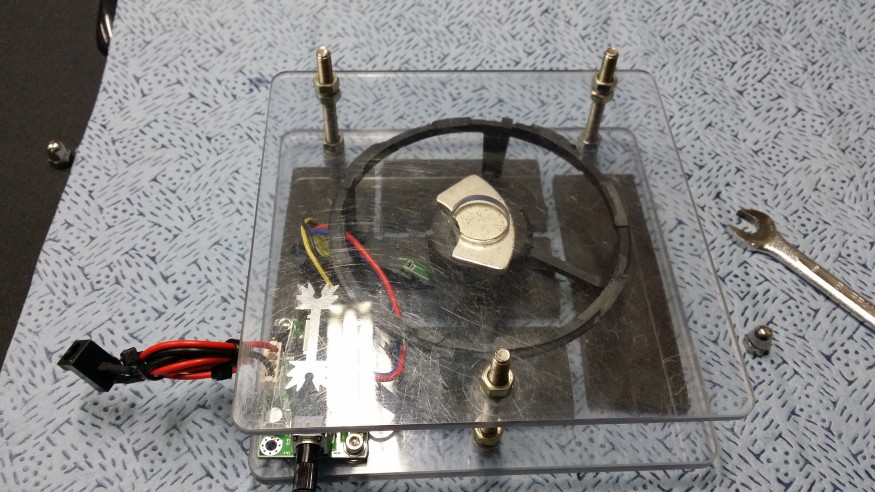

아크릴을 덮고.. 나머지 너트를 채워 주시면 됩니다.
볼트의 나사산이 너무 튀어 나와서 ㅡㅡ;; 캡너트 로 막아 주었습니다 ^^

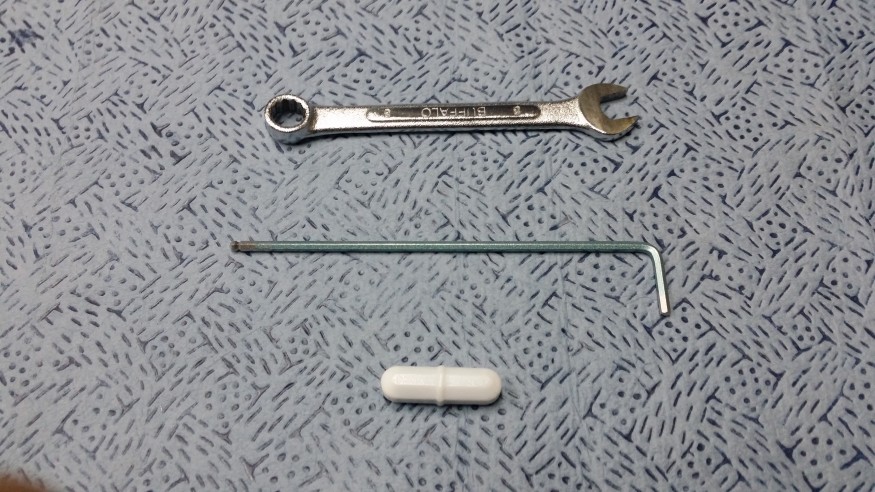

교반기 조립에 사용된.... 스페너와 , 렌지 ,
그리고 교반에 사용될 28mm 옥타곤 스핀바 입니다.
여기 까지 만드는 방법인데. 설명이 많이 부족하지만 읽어주셔서 감사합니다.
행백리자 님이 자유게시판에 올린 교반기 보고 리뷰 만들어 주실수 있냐고 하셔서 ^^;; 만들게 되었구요..
부족한 부분은 댓글 다시면 아는 한도내에서 열심히 알려 드릴게요 ^^
참!! 위 부품을 다 구매해서 만드실려면 그냥 교반기 하나 사는게 더 싸게 느껴 지질수도 있습니다..
전 모든 부품이 회사에 있어서 재활용 하여 만든것이기에 가능 하였습니다 ^^;;;;;
만들었으니.. 돌아가는 모습을 봐야죵~~~~
VG 40 : PG20 석어서 교반기 돌리는 모습입니다.~ ^^
