OCC코일 리빌드!!

페이지 정보

직이 쪽지보내기 자기소개 아이디로 검색 전체게시물  (114.*.63.136) 작성일 님이 2015년 05월 13일 22시 42분 에 작성하신 글입니다 4,370 읽음

본문

제가 여러가지 방법으로 리빌드를 했을때



연타시 탄맛이 나거나 액상이 튀어서 입안에 들어오는 경우가 많았습니다



그걸 잡기위해서 15번 가량 리빌드 하고



부사도 형님의 캉얼텍 견학 영상을 보면서 잠깐나오는



OCC코일 만드는 과정을 참고하면서



최대한 정품과 비슷하게 만들었습니다...



제가 사진도 잘못찍고 설명을 잘 못하지만



최대한 열심히 설명해보겠습니다 ㅎ





일단은 OCC코일을 까줘야됩니다... 이걸 안까고 하면 솜처리가 잘안되서



연타시 탄맛이 날확률이 매우 높아집니다

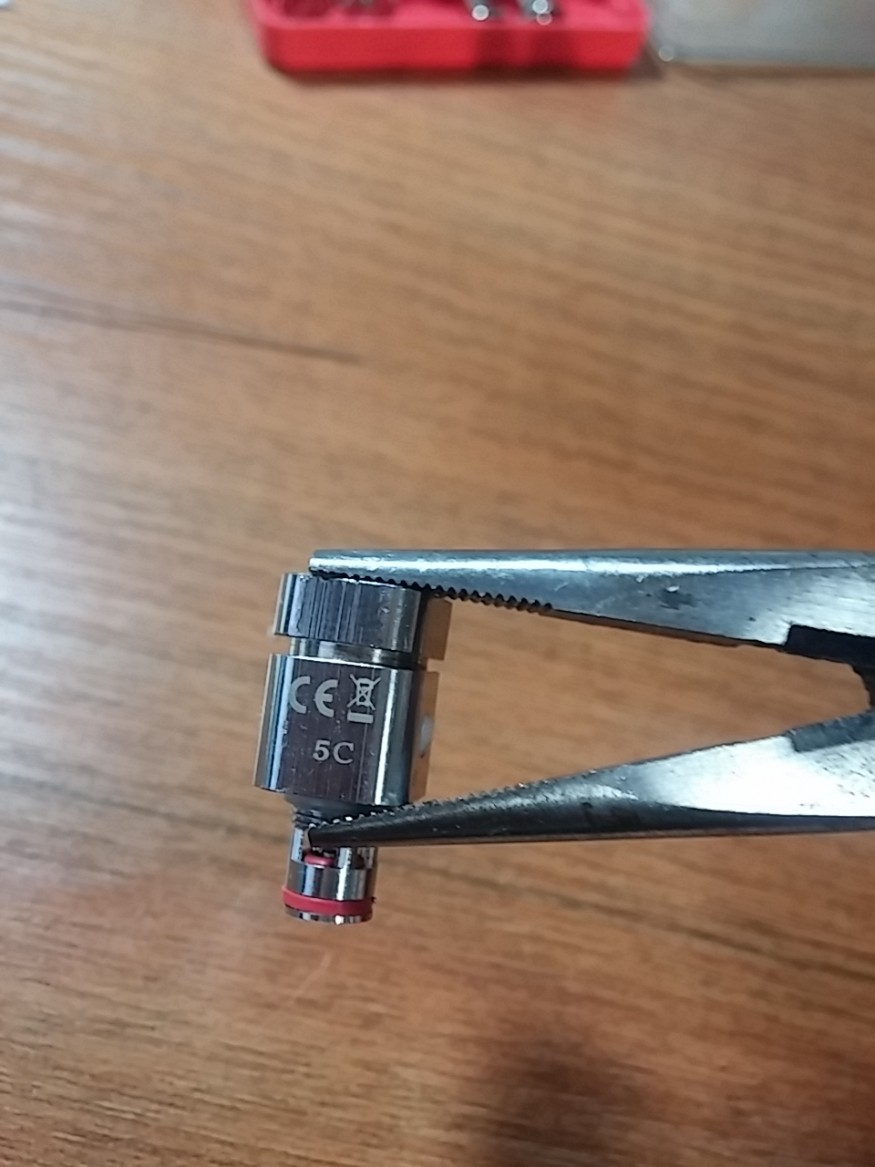

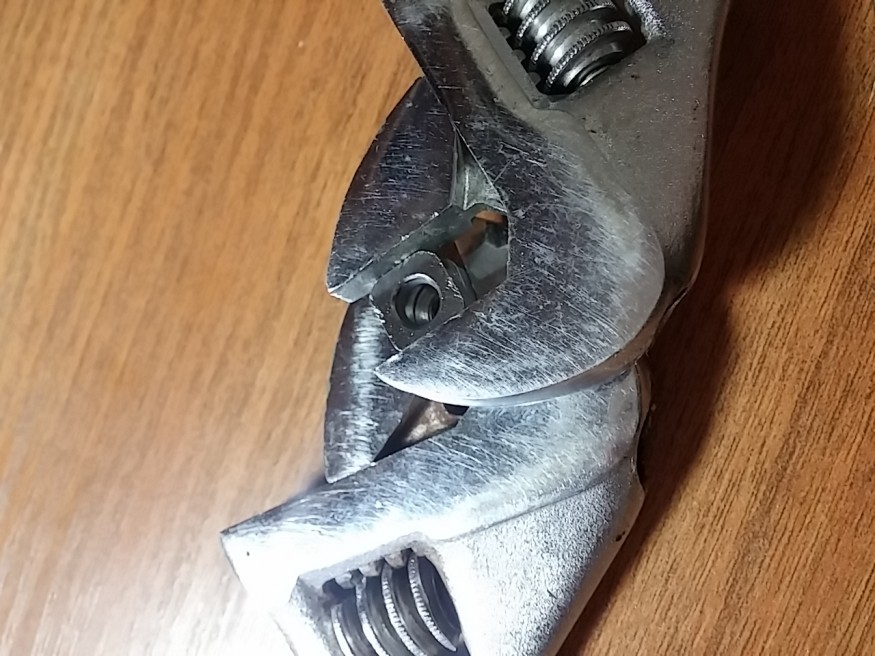

저는 몽키(?맞나요?)스페너가 2개 있어서 이걸로 열었고



아래쪽 고정하고 위뚜껑을 잡고 돌리면 금방 풀리더라구요 ㅎㅎ



이런방법으로 여시면 됩니다



요렇게 4부분으로 나눠 집니다



그럼 이제 리빌드를 해보죠 ㅎㅎ

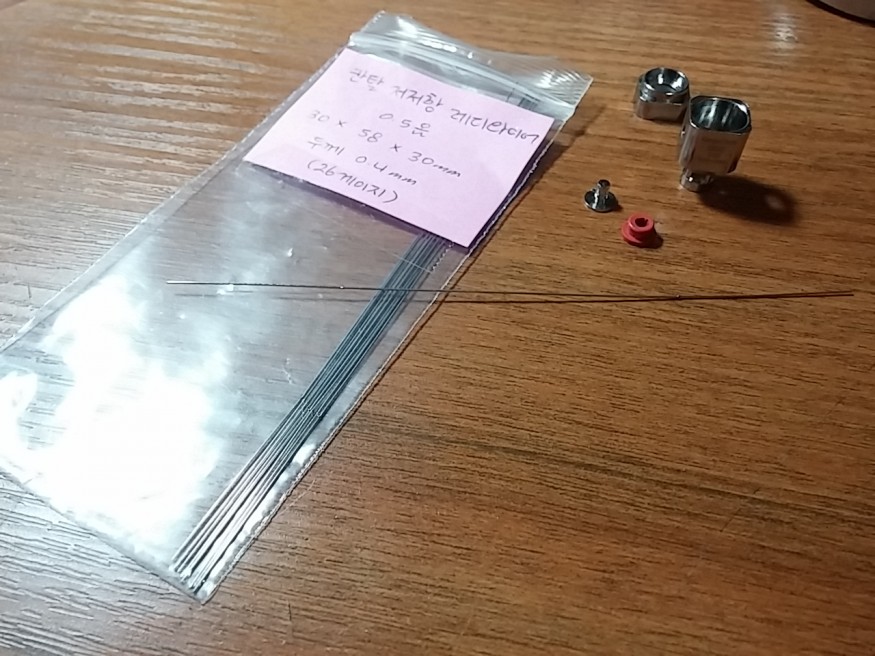

리빌드몰에서 판매하는 0.5옴 무저항-저항-무저항선을 사용했습니다



칸탈로만 했을때는 정품이랑 아무리 비슷하게 만들어도 무화량이나 맛표현이 많이 차이가 나서



무저항 용접선만 기다려왔습니다... 나오자마자 30개 샀는데 벌써 10개밖에 안남았네요 ㅠㅠㅠ





폰카라 초점도 그렇고 화질이 별로 안좋습니다 이해해주세요 ㅠㅠ

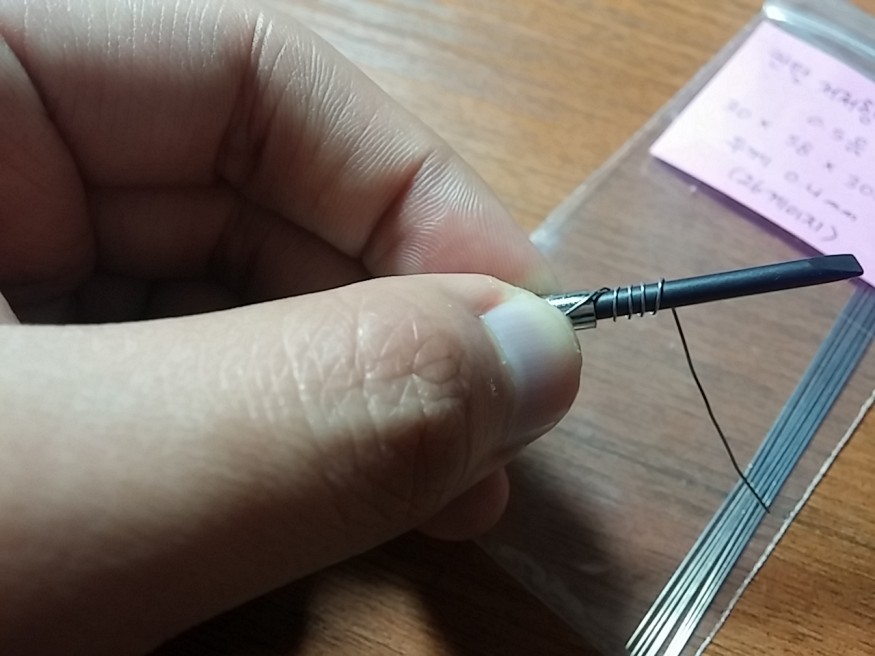

저렇게 잡고 가운데 저항부분만 감아줍니다...



마이크로 코일로 하기 보다는 스탠다드 코일로 적당히 간격을 줘서 감아줍니다

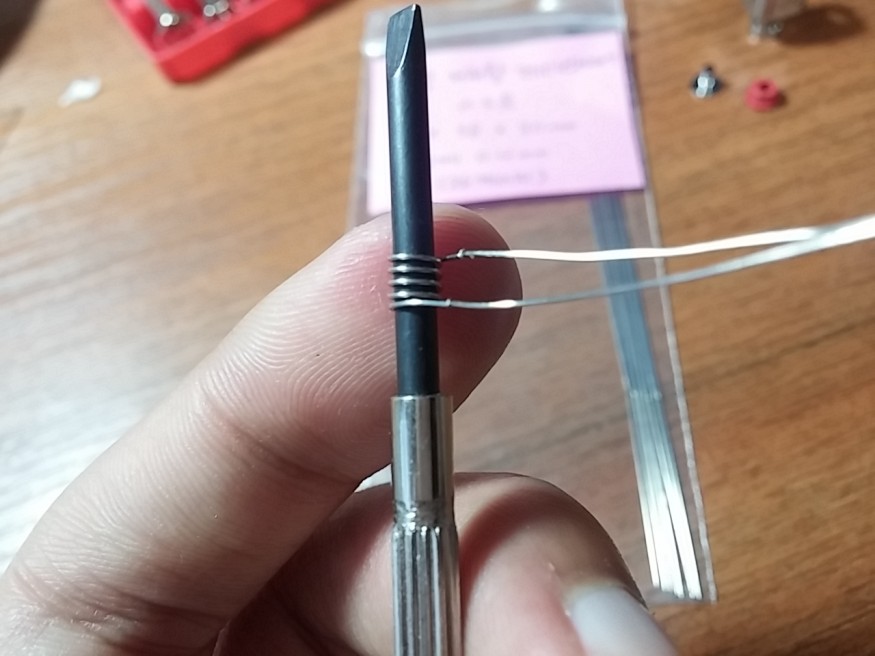

3mm 드라이버에다가 저렇게 감아줍니다.



이렇게 대충 간격 비슷하면서도 넓게 감아 줍니다



감고난다음에 꾹꾹 안쪽으로 눌러주고 저렇게 펴주고 모양을 잡아줍니다

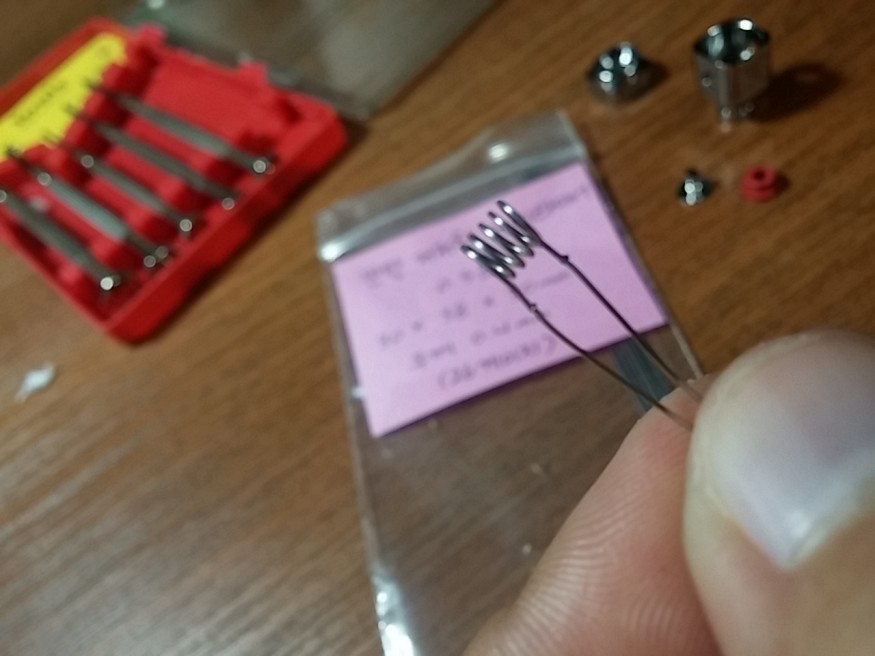

요렇게 됩니다 ㅎㅎ



3미리봉으로 5바퀴 감으면 저렇게 아래가 조금남으니 저는 양쪽 밸런스 잘맞춰서 4미리정도 남기고 3미리봉에 5바퀴 감아줍니다

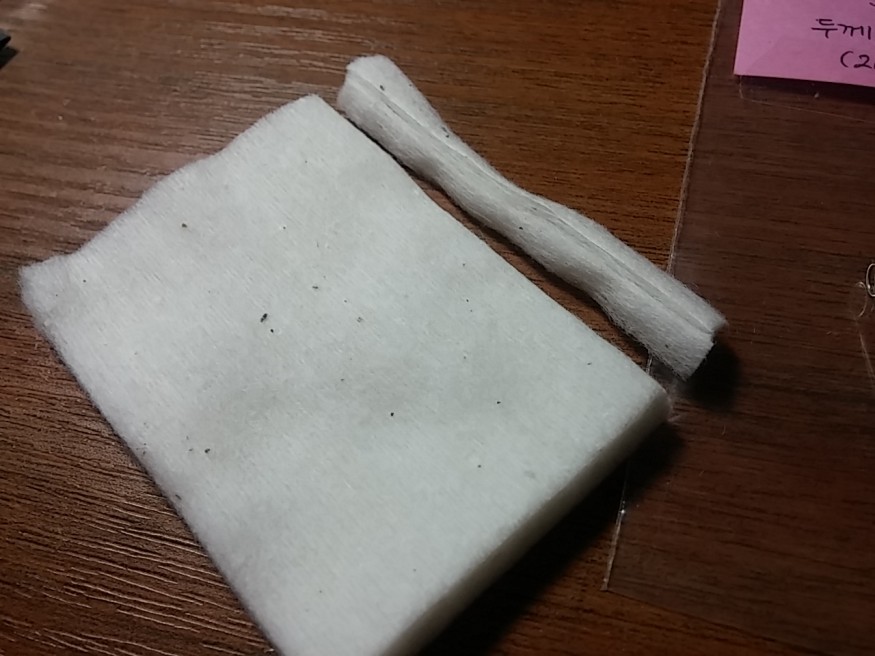

요렇게 잡고 이제 솜을 준비합니다



5~6미리 정도로 3미리봉에 빡빡하게 들어갈 정도로 잘라서 전체적으로 솜을



손바닥에 올리고 다른손바닥으로 비벼서 말아주고

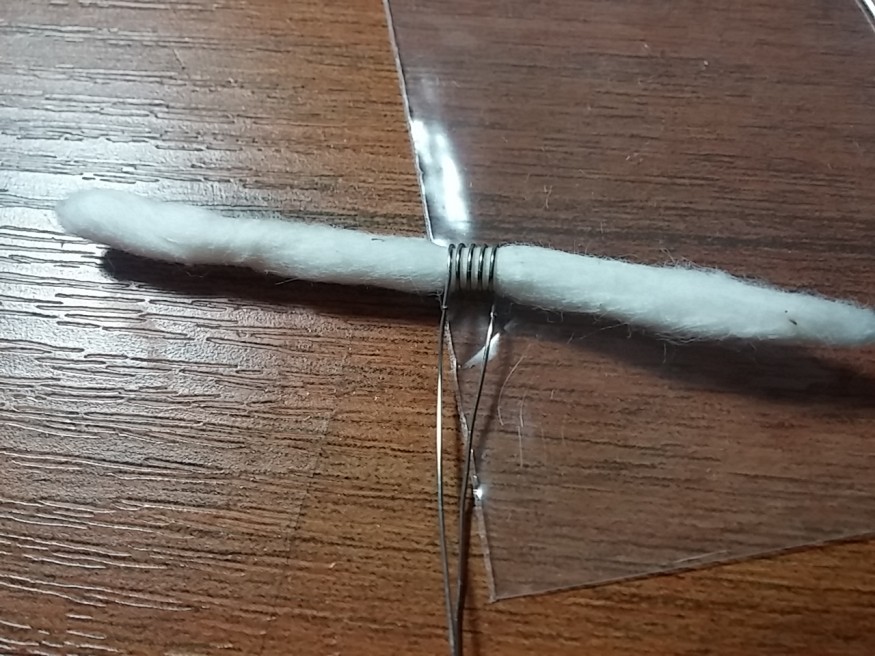

끝을 얇게 말아서 코일안으로 넣어줍니다





솜을 좀 얇게 잘라서 ㅠㅠ 빡빡하지 않았지만 5~6미리 정도로 빡빢하게 하셔야됩니다.

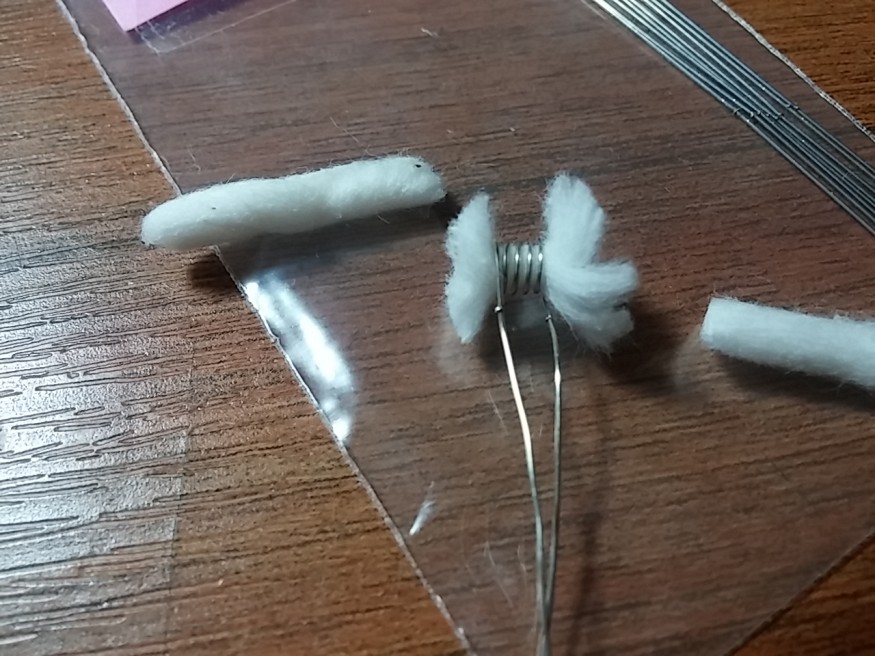

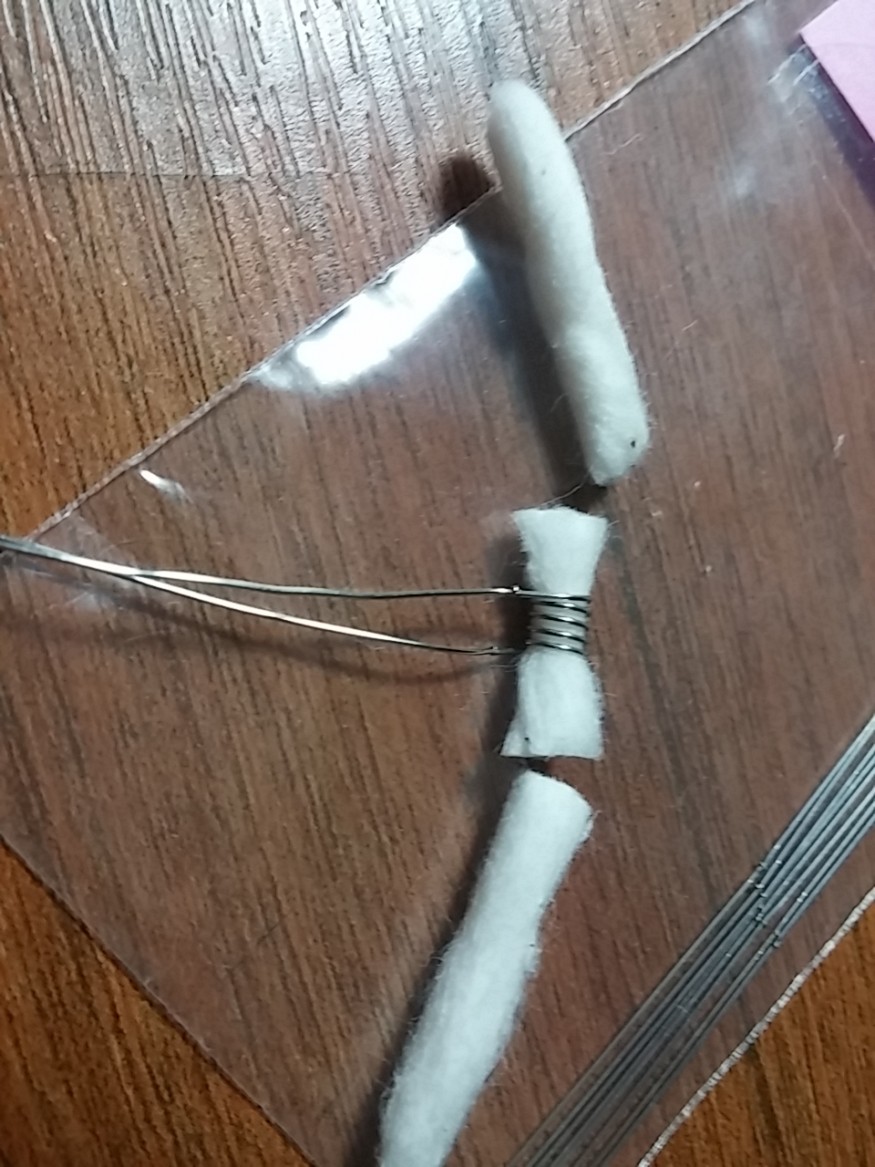

이렇게 한뒤에 양쪽으로 7~8미리 정도 남기고 잘라줍니다

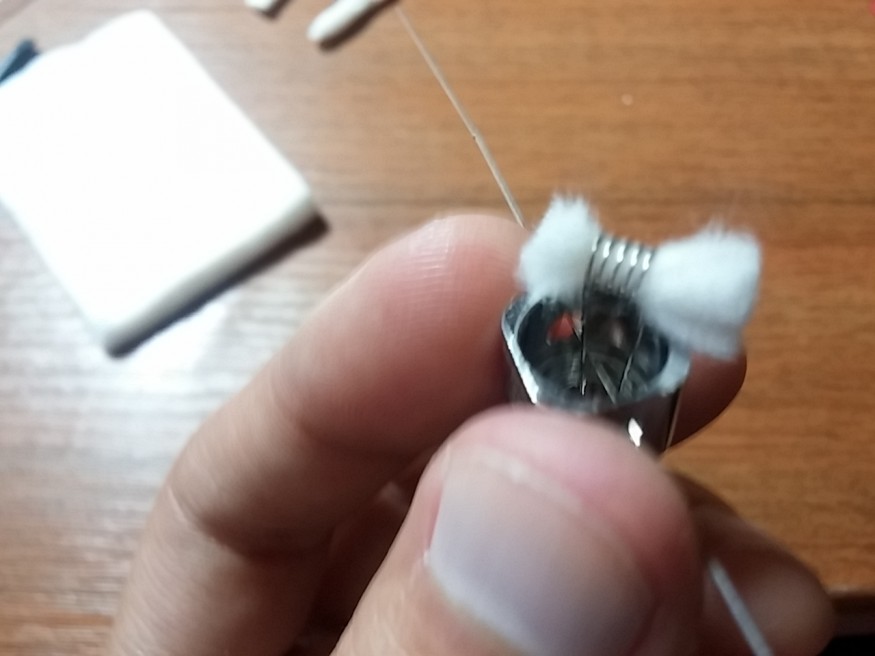

그리고 손가락 끝으로



솜을 만져서 퍼트려줍니다



이렇게 해줘야 액상이 잘들어오게되죠





자 이제 쉘안에 넣을차례 입니다





제가 사용하는 비법입니다!!



저 코일을 쉘에 넣을때 너무 깊이 넣으면 닿아서 쇼트가 나고



너무 덜넣으면 옆 액상 들어오는 길하고 높이가 안맞게되죠



그래서 그런방법을 사용했습니다

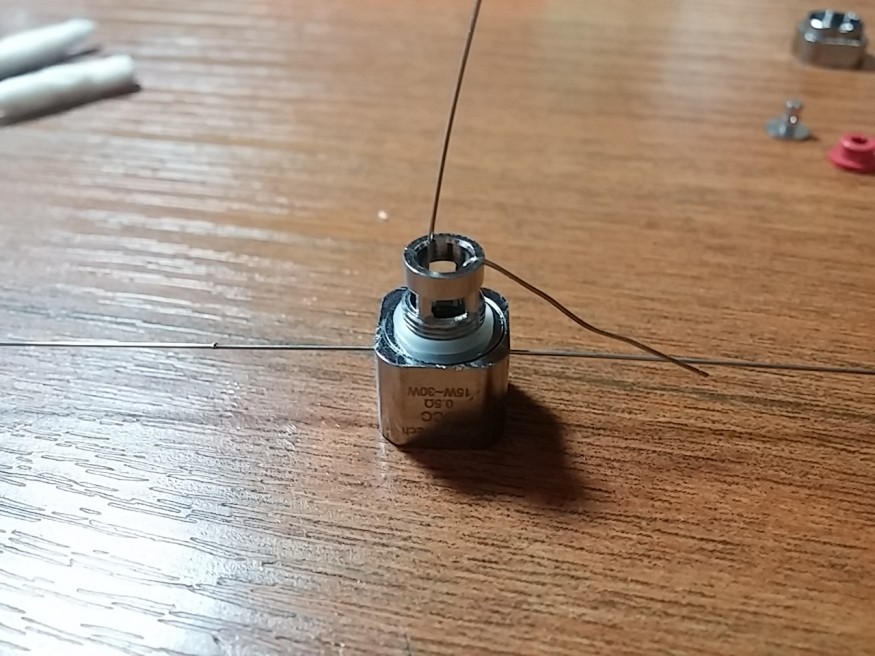

칸탈선을 하나 구멍으로 넣어주구요



저렇게 코일 다리를 하나는 왼쪽 하나는 오른쪽으로 하는거죠



그러면 코일선을 밑으로 아무리당겨도 많이 내려오지않고



액상 구멍하고 거의 평행하게 되는거죵 ㅎㅎ





아래로 충분히 당기고 한쪽 선을 저렇게 당기고



고무중간 구멍에 저 세워져있는 코일을 넣고 ... 아 사진을 안찍었네요 ㅠㅠㅠㅠ



하나는 고무밖 하나는 고무안으로 ....

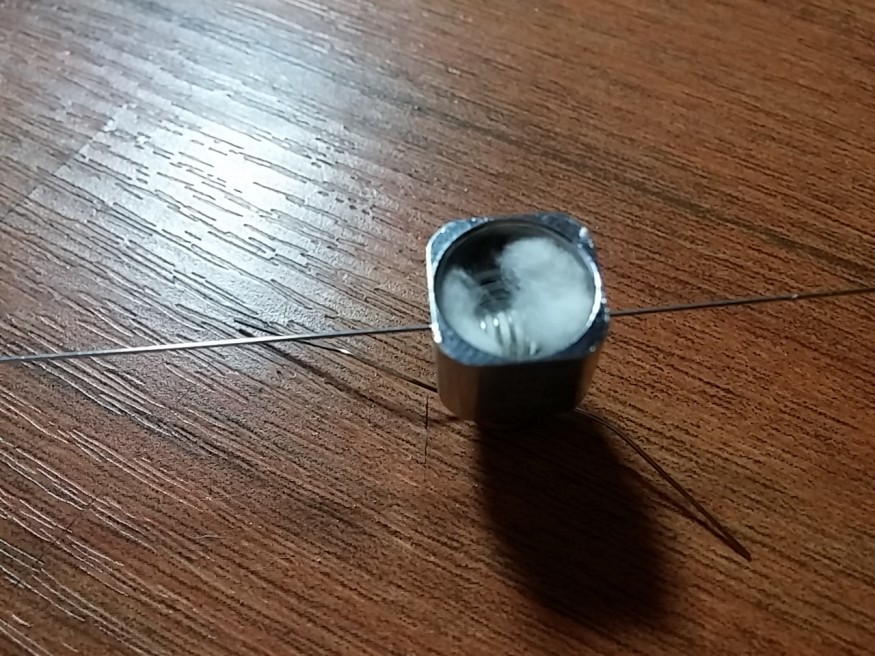

이제 뒤집으면 이렇게 됩니다!!



아래 선은 바짝 붙여서 잘깍아주고 이제 저 칸탈선을 빼줍니다

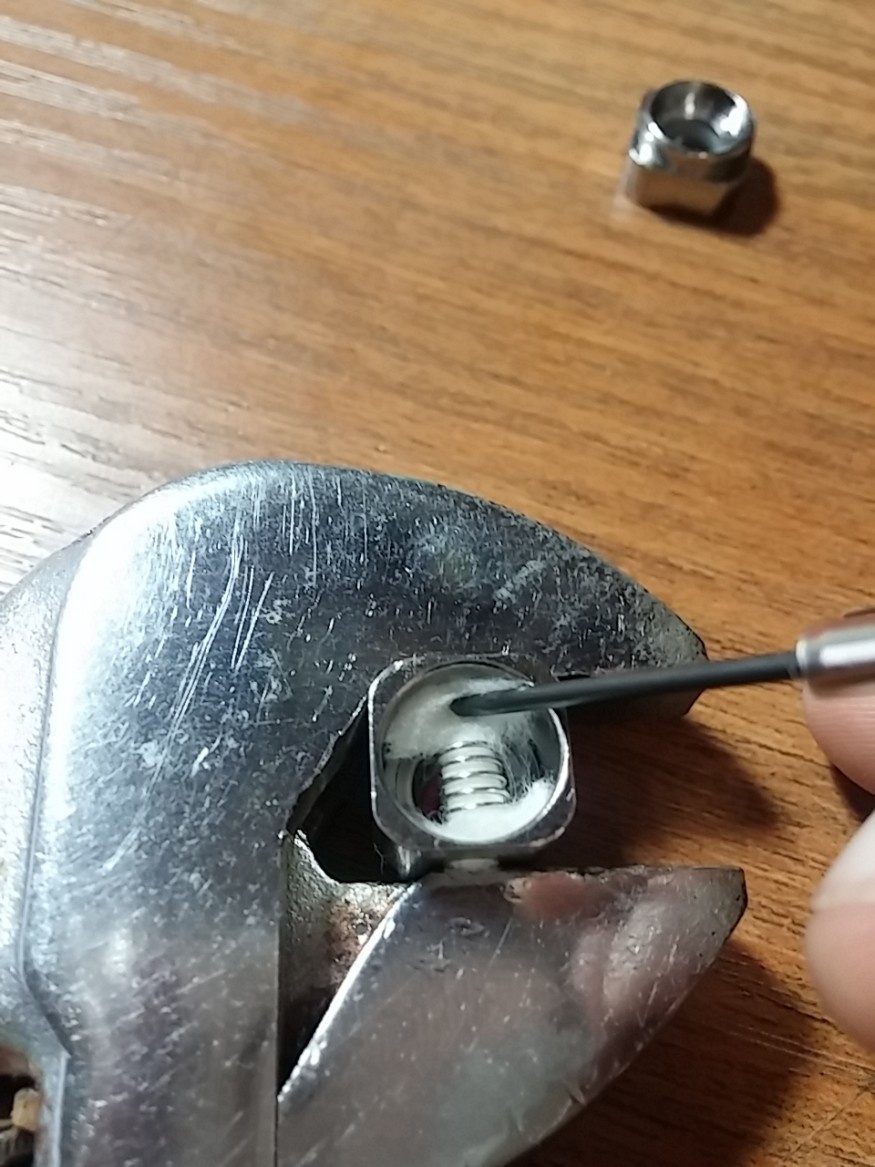

솜을 벽쪽 액상 구멍쪽에 밀착 시켜줘야됩니다 ㅎㅎ



안그러면 액상 너무 많이 들어와서 또 액상이 튀어요!!

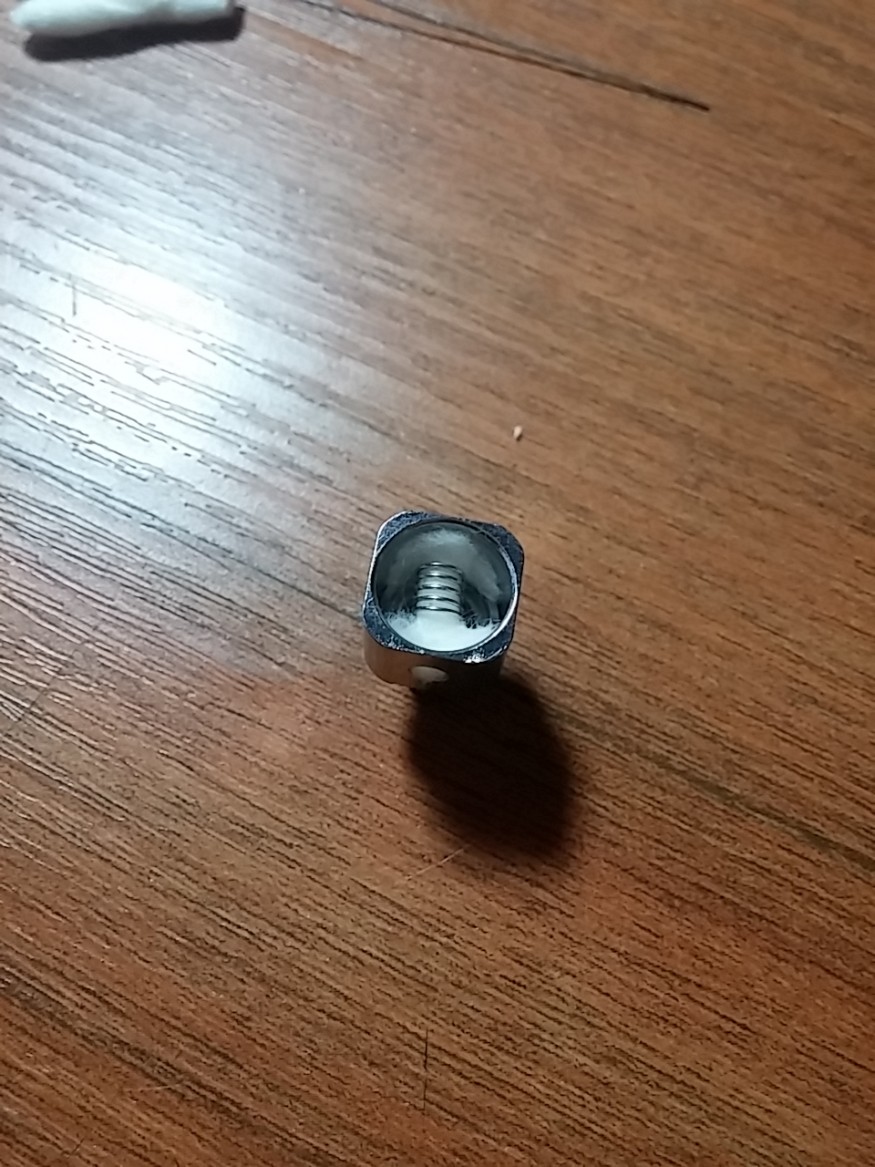

요렇게 저 잘 흩어진 솜들이 액상 구멍을 잘 막아야지 적당히 들어와서 탄맛이 안나고 액상튐도 없습니다!!





마지막으로 요렇게 닫아줍니다 ㅎㅎㅎㅎ







 제가 3개정도를 사용해봤습니다...



이고원 배터리가 2개라서 하나에다가 정품 OCC코일 끼운 섭탱나노를



한쪽에 제가만든 OCC코일을 끼운 섭탱미니를 끼워서 뿜뿜해보니까



정말 똑같습니다!!!



한번 해보세요 ㅎㅎ 만족스럽습니다 ㅎㅎ



꼭해보시고 덧글남겨주세요



궁금하신점 있으시면 언제든지 물어보세요!!



추천 12
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 31

직이님의 댓글

직이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (114.*.63.136)
회원아이콘 저 용접 칸탈선이 진짜 용접이 잘됬더라구요

왠만한 힘으로 댕겨도 안떨어지고 아주 잘만들어진 용접선입니다 ㅎㅎ

덧글 많이 써주세요 ㅠㅠ 힘이됩니다...

최고존엄님의 댓글

최고존엄 쪽지보내기 자기소개 아이디로 검색 전체게시물 (36.*.60.132)
회원아이콘 @직이저도 조만간 섭탱나노와 코일두개,레디와이어가 오는데 참고할만한글이네요.아틀도 수평리빌드가 어렵진않던데 저녀석은 연장의 힘을 빌리는군요ㅎㅎ

직이님의 댓글

직이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (114.*.63.136)
회원아이콘 @최고존엄기본의 방식으로 코일을 만들어서 집어넣고 옆구멍과 코일을 드라이버로 통과시켜서 아래 체결하고 솜을 옆으로 넣으면... 솜정리가 제대로안되서 탄맛이 나더라구요 ㅎㅎ 캉얼텍 공장에서 코일만들때도 저렇게 쉘에 안들어간상태에서 코일에 솜을 넣고 쉘을 꽂아서 똑같이했습니다 ㅎㅎㅎ 기존방식으로는 30와트로 탄맛이나서 와트를 줄여서 사용했는데 이방법으로는 30와트로 연타해도 짱짱합니다 ㅎㅎ

웰컴투돈막줘님의 댓글

웰컴투돈막줘 쪽지보내기 자기소개 아이디로 검색 전체게시물 (61.*.98.123)
회원아이콘 칸탈선으로 하면 고무가 녹는 현상도 있다 하던데 어떤가요..
OCC 리빌드 하려고 칸탈선 구매 했는데.. 낭패네요..;ㅠㅜ

직이님의 댓글

직이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (114.*.63.136)
회원아이콘 @웰컴투돈막줘무저항선은 다리쪽이 저항이없어서 발열이 없습니다... 그리고 가운데부분만 딱 발열이 나기때문에

무화량이나 맛표현이 정품 OCC랑 비슷합니다....

칸탈로 여러번해봤는데 저는 불만족스럽더라구요....

김봉봉님의 댓글

김봉봉 쪽지보내기 자기소개 아이디로 검색 전체게시물 (211.*.42.53)
회원아이콘 @웰컴투돈막줘1453이나 occ같은 기성기기 리빌드에는 실리콘부분 때문에 무저항-저항-무저항 으로 리빌드 하셔야
실리콘부분에 열이 안가해지는걸로 알고 있습니다.
가격은 얼마 안나갈꺼에요.

마트가님의 댓글

마트가 쪽지보내기 자기소개 아이디로 검색 전체게시물 (112.*.14.206)
회원아이콘 유용한 팁 정말 잘 봤습니다. 감사합니다.
니켈선으로 OCC 코일 리빌드 고무 녹는 것 없이 이러한 방식으로 하면 잘 되더군요.

레퀴엠님의 댓글

레퀴엠 쪽지보내기 자기소개 아이디로 검색 전체게시물 (210.*.193.137)
회원아이콘 뚜겅을 열지 않고 레디와이어로 코일 말아서 사용했는데, 뚜겅 열어서 하는게 더 좋을것 같네요.
자세하게 올려주셔서 쉽게 따라할수 있겠네요.
추천 한방 안 누룰 수 가업네요

korearomeo님의 댓글

korearomeo 쪽지보내기 자기소개 아이디로 검색 전체게시물 (121.*.127.251)
회원아이콘 뚜껑을 열기가 매우 어려워서 포기하다가. 죽은소표 뾰족핀셋(네일아트용, 살짝 ㄱ자로 꺽여진것)을 믿고 오늘 재도전 해보았습니다.
뚜껑이 닫힌 채로 넣어서 뾰족핀셋으로 솜을 벽으로 잘 밀착시키고 최대한 좌우 구멍에 맞춰서 수직이 되도록 조정한 다음에
뿜뿜해보니~~~~ 탄맛과 액상튐없이 잘되는것 같습니다~
