주의 설명이 다소 어린아이같거나 **같을수 있으니참고바랍니다

Boxer Mod 자재구매편 #1.1

에서 자재를 모두 준비 하신다음 시작하시죠 그쵸

 http://evape.kr/bbs/board.php?bo_table=tip&wr_id=5867&page=2

자재구매시 없었던 나사,전선(16AWG) 도 있어야합니다

Few screws 5xM1.6x5, 1x self tapping M3x20. and 10cm piece of black wire (16gauge).​

시작 Boxer Mod 조립편 #2.0

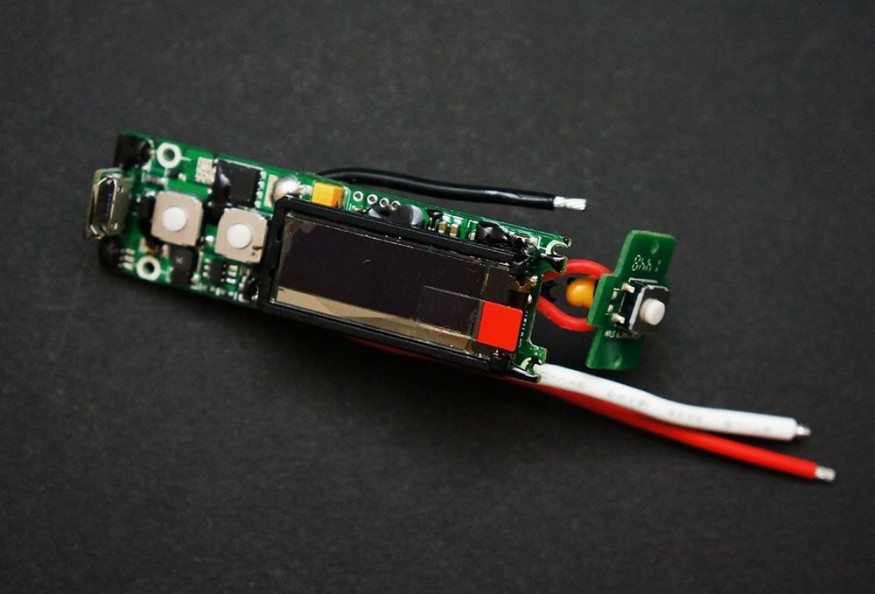

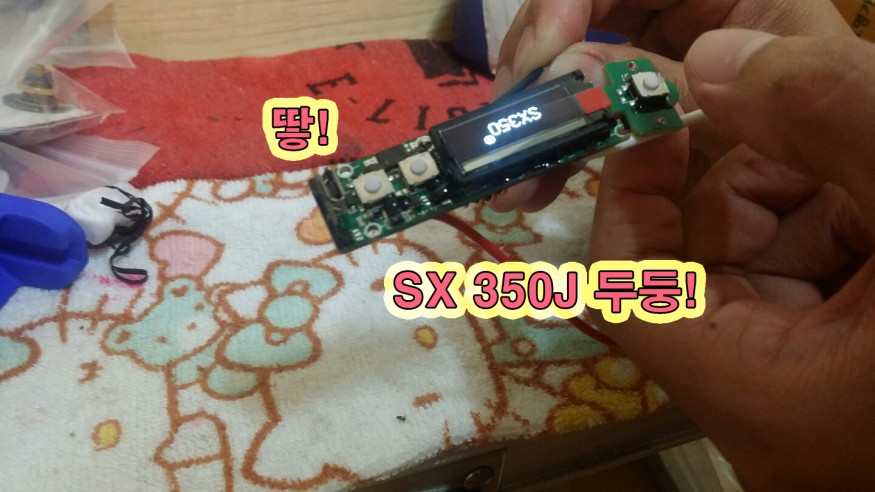

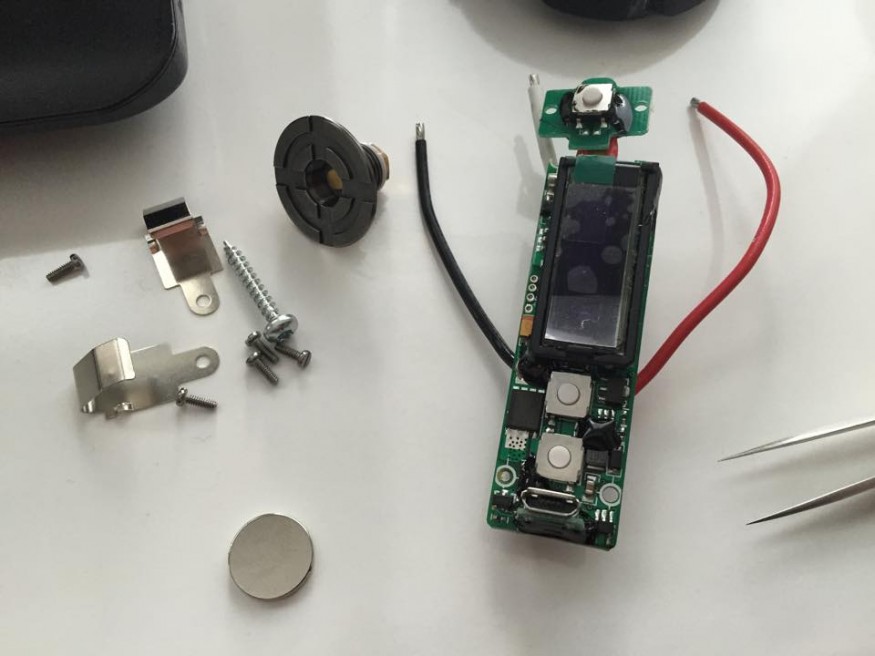

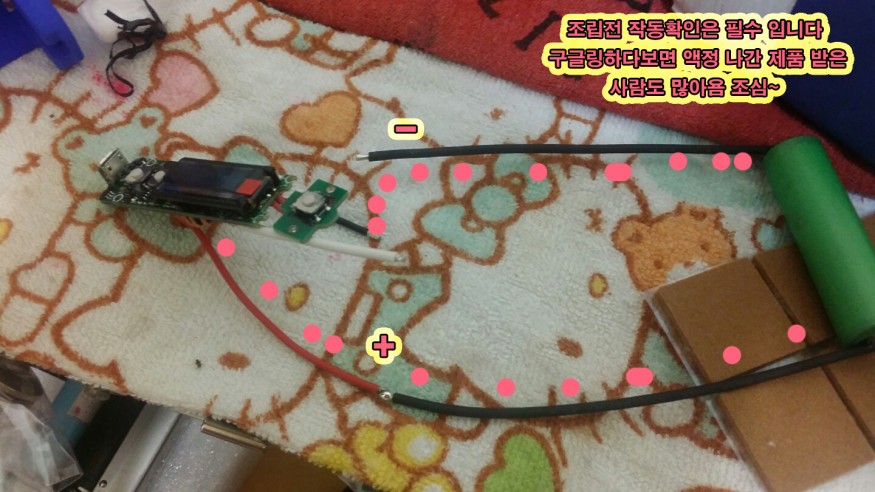

칩 확인!!!!!다조립했는데 칩불량이면 이베이프님 멘탈 기어2정도 되야 욕하면서 버틸수 있음

아니면 확인하세요

다음

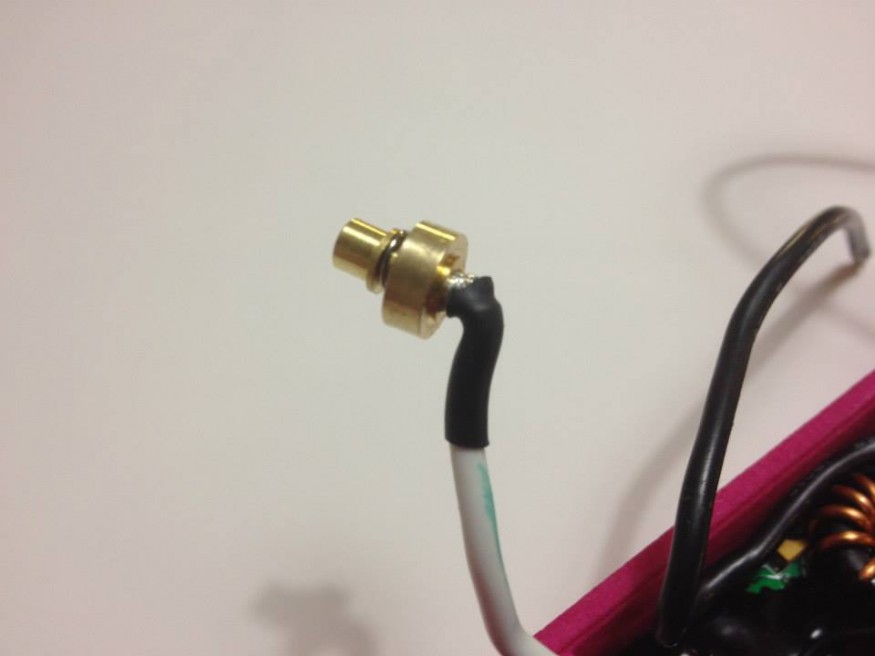

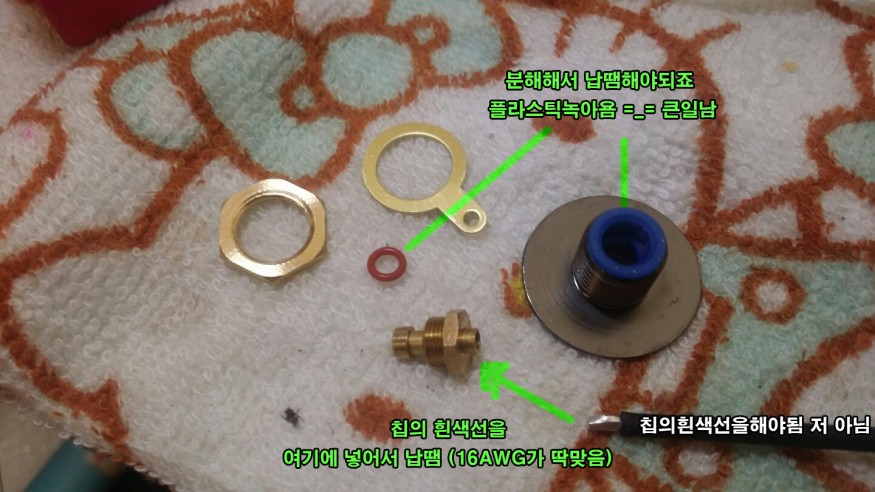

먼저 510커텍터

납땜한다움에  하우징에 끼고 조립해줍니다 캬~

네 그렇고요

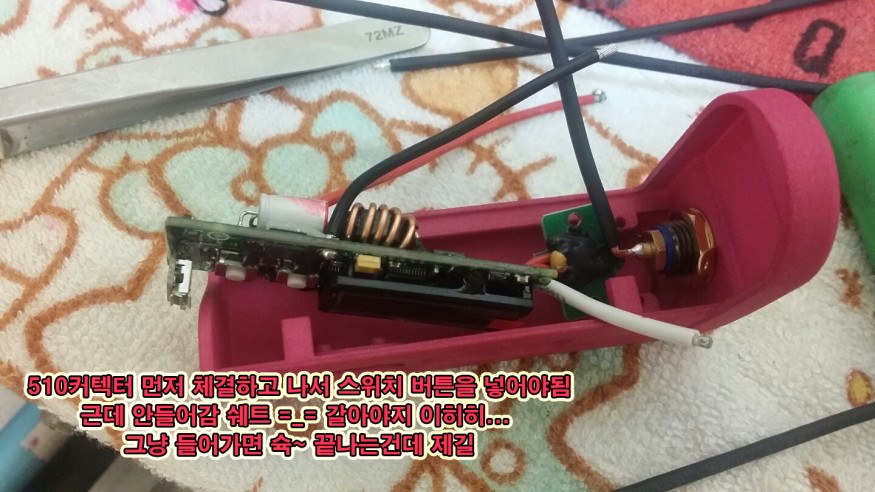

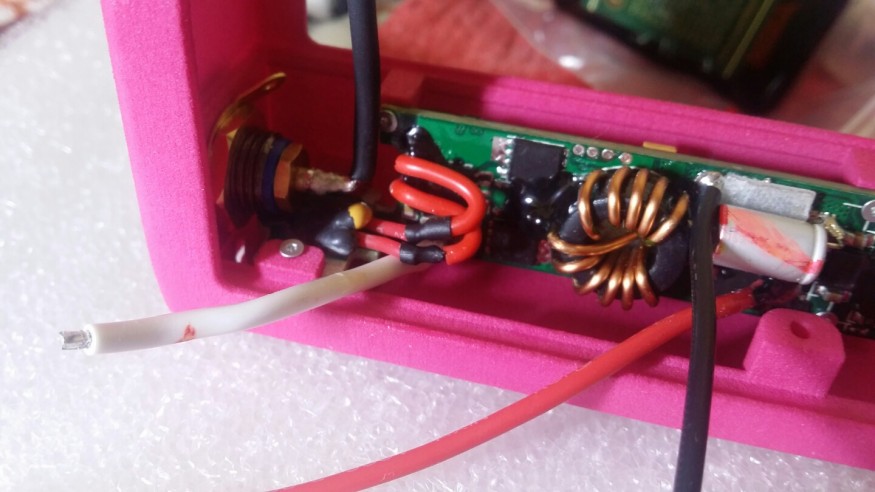

저게 완성되면 하우징에 먼저 510커넥터를 삽입합니당

그리고 나서

*사진의 510커넥터 검은선 납땜은 잘못한거에요 =_=

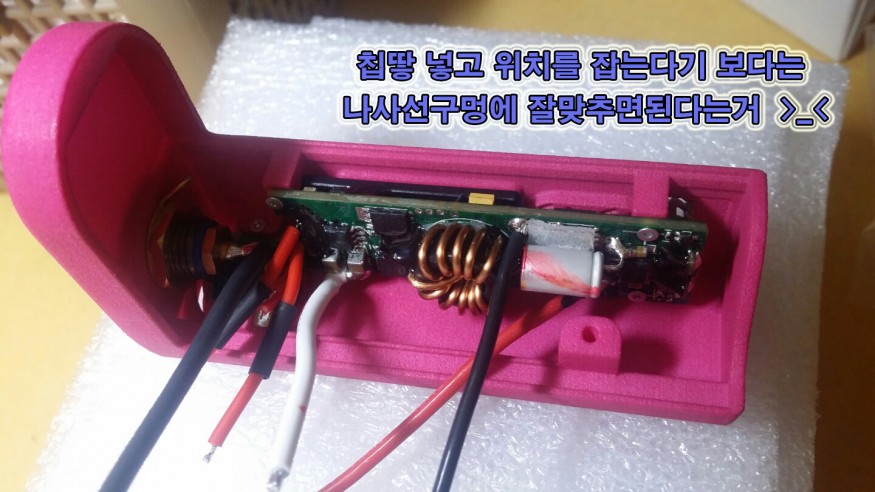

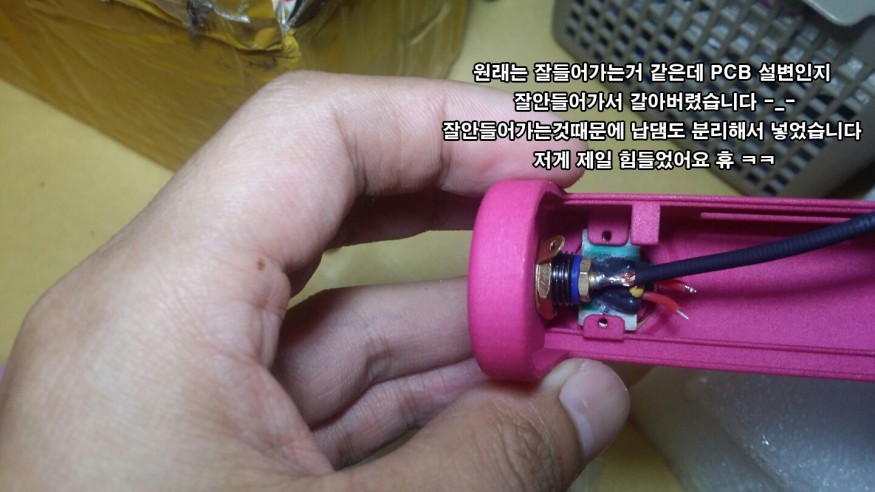

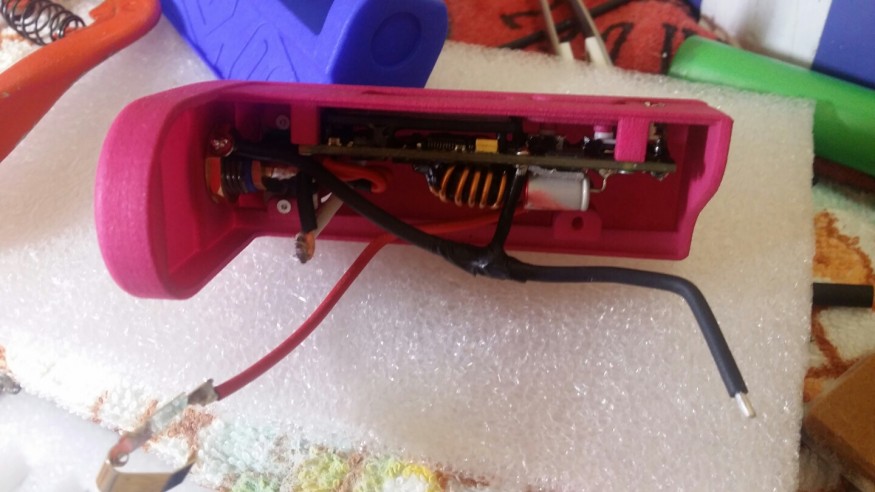

사진처럼 넣어주고 조이면되는건데

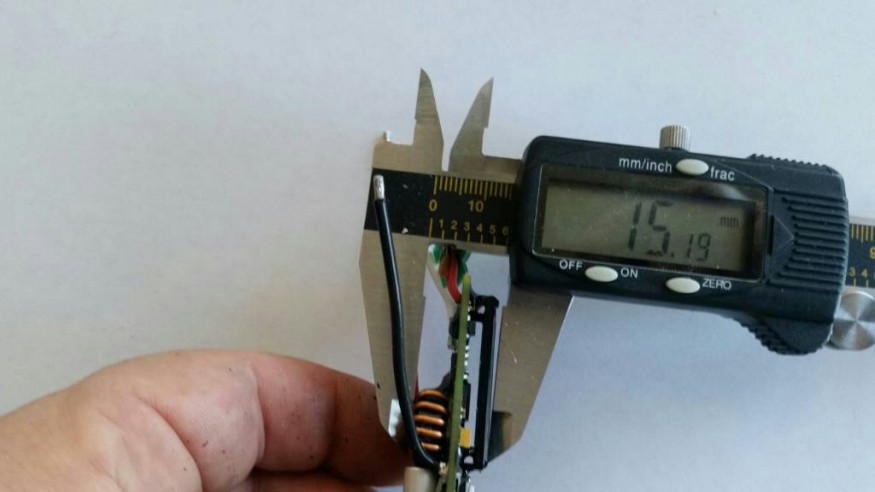

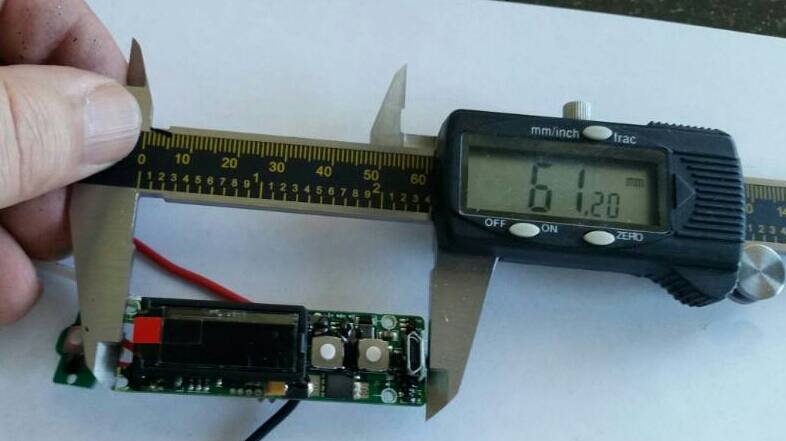

아무래도 제가 볼때는 PCB설면이 됫는지 두꺼워진거 같거둔요 -_-+

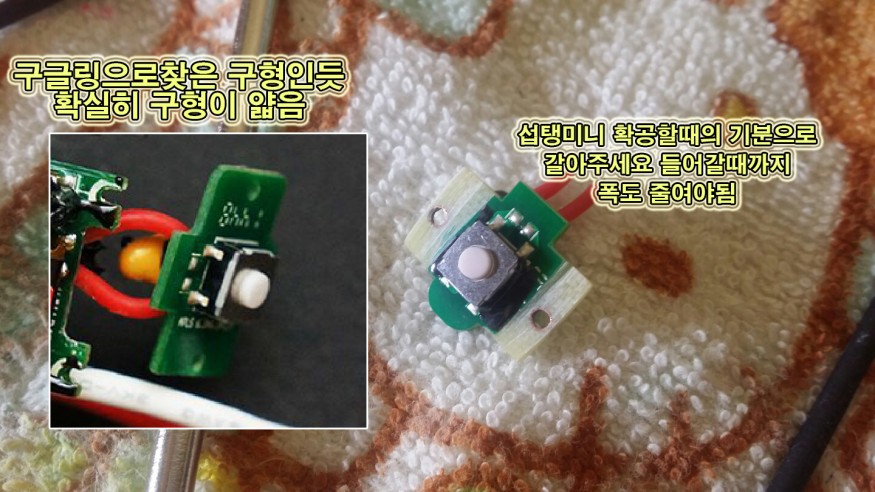

밑에 사진처럼 스위치 띄고 갈아줍니다 =_=

저기 갈린쪽은 어차피 회로없어요 그냥 부러지지 않을정도 하우징에 딱맞게 들어갈 정도로 갈아줬음니다

부디 여러분은 개선된 제품을 받으시길 =_=

*사진의 검정선은 에러임

네 칩에 들어가는 볼트는 3개

스위치 2개 이렇게 에요

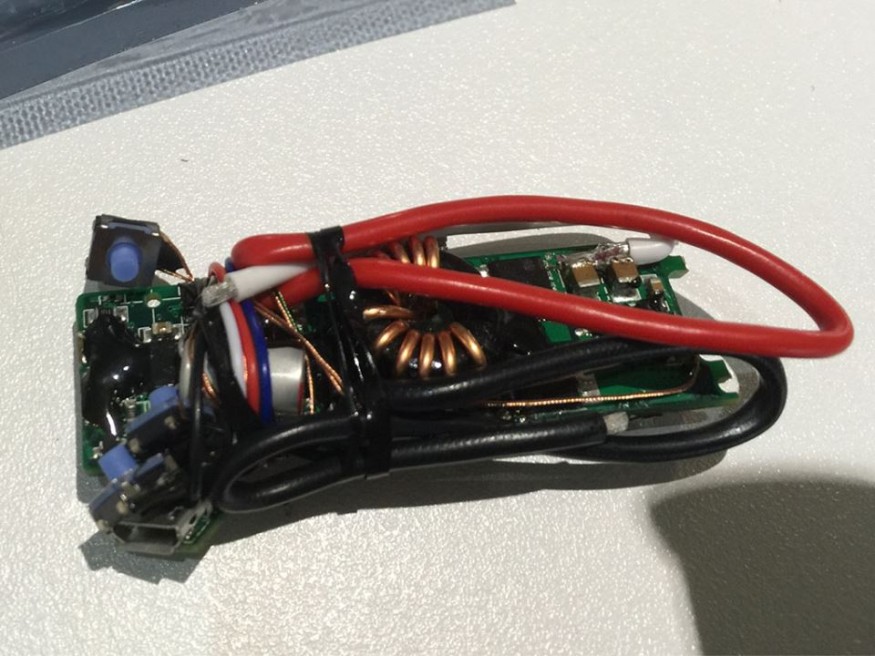

스위치선 다시 연결

네 그쵸 =_=

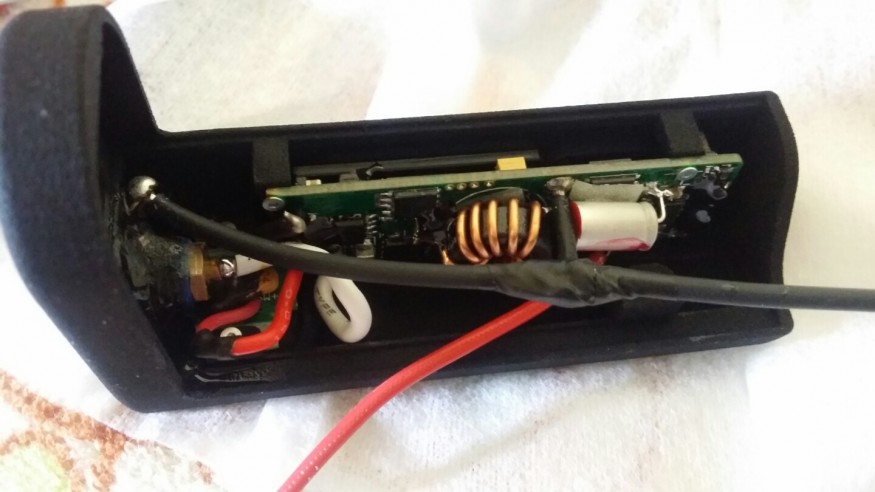

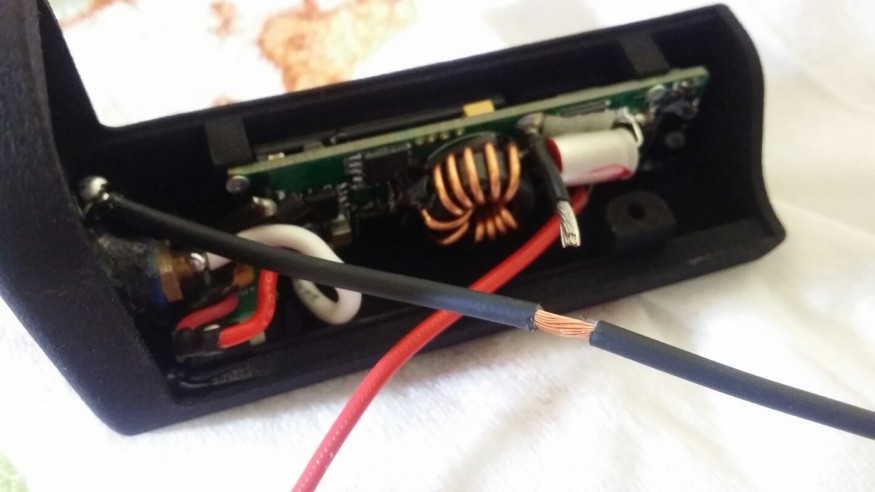

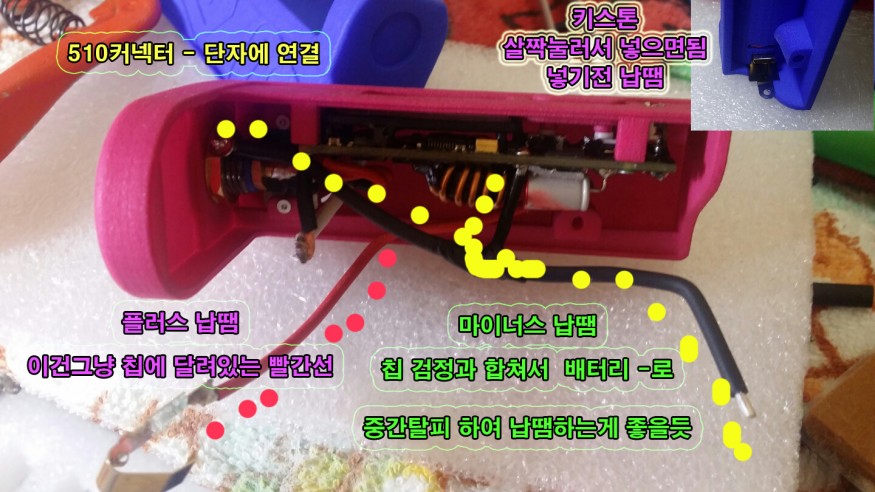

칩에 힌색선이 오토접점  검정이 배터리 -와 510커텍터 - 링단자 로 가시면되요

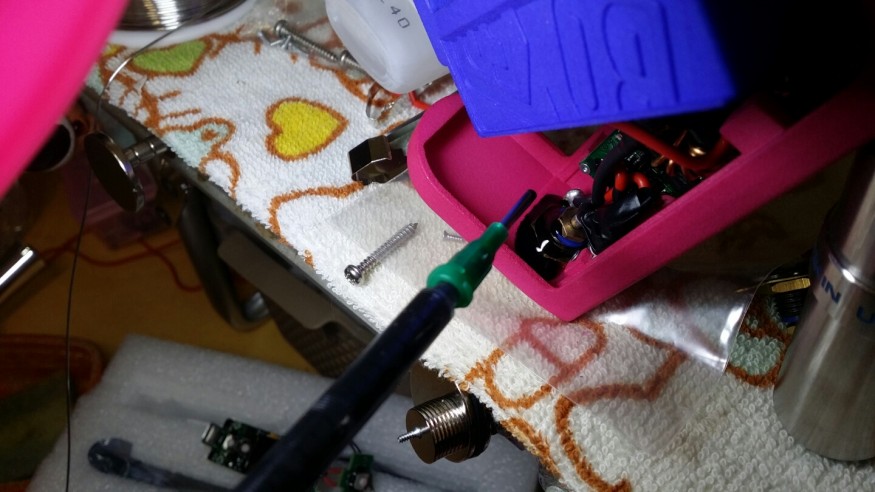

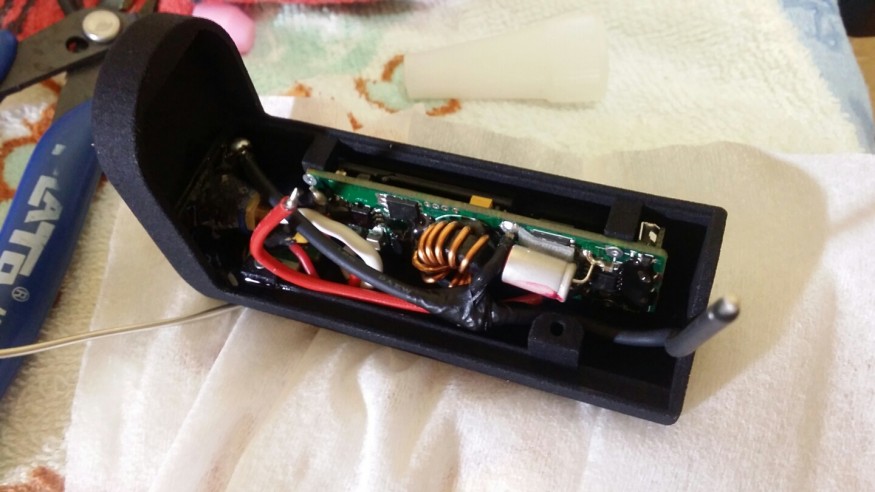

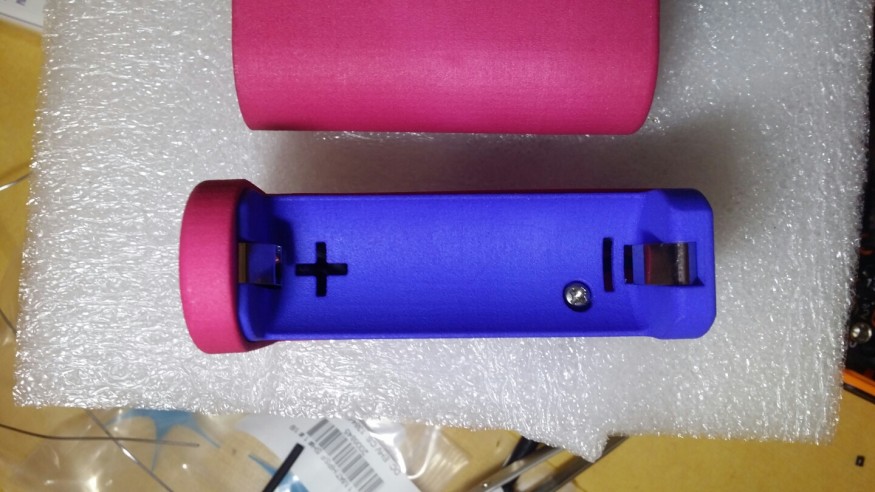

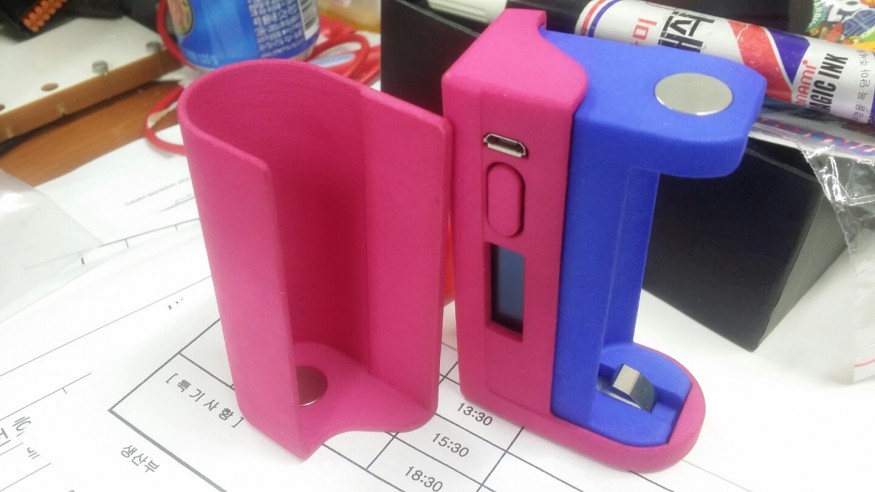

중간하우징에 키스톤 끼고 볼트 하나 조이면 완성

살짝 누르면서 넣어줍니다 넣기전에 단자접촉부쪽으로 납땜하고요

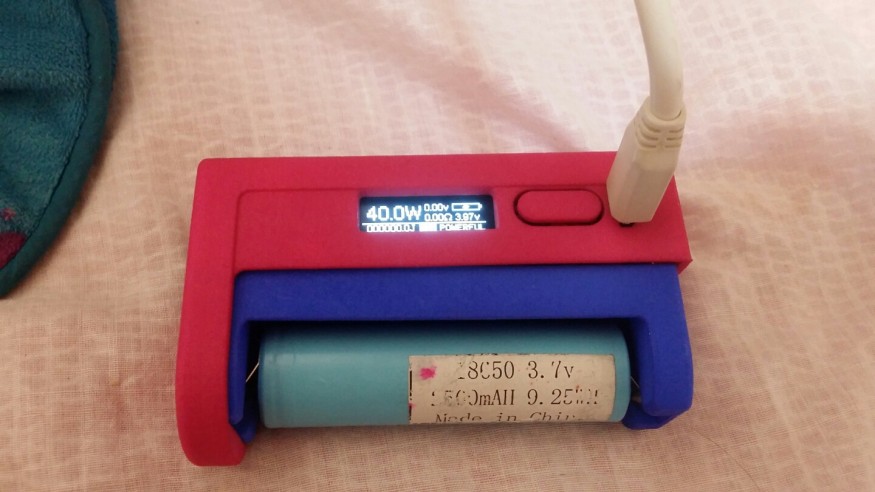

땋 끝

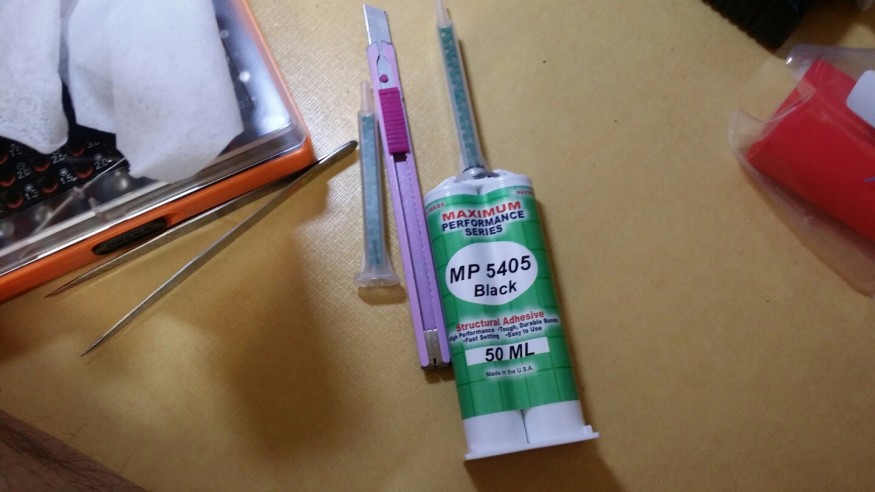

추가작업으로 510커넥터 에폭시 작업인데

이거는 뭐 잘조여만 주신다면 안해도 되는 작업 입니다

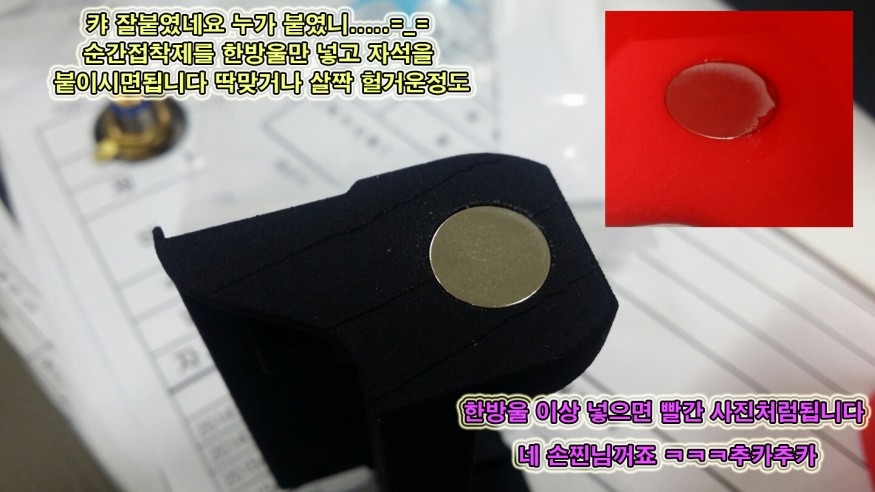

바르실때 앞에 턱이 있는데 턱쪽으로 내려가면안되요 -_-

가운데 하우징 결합부임

ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

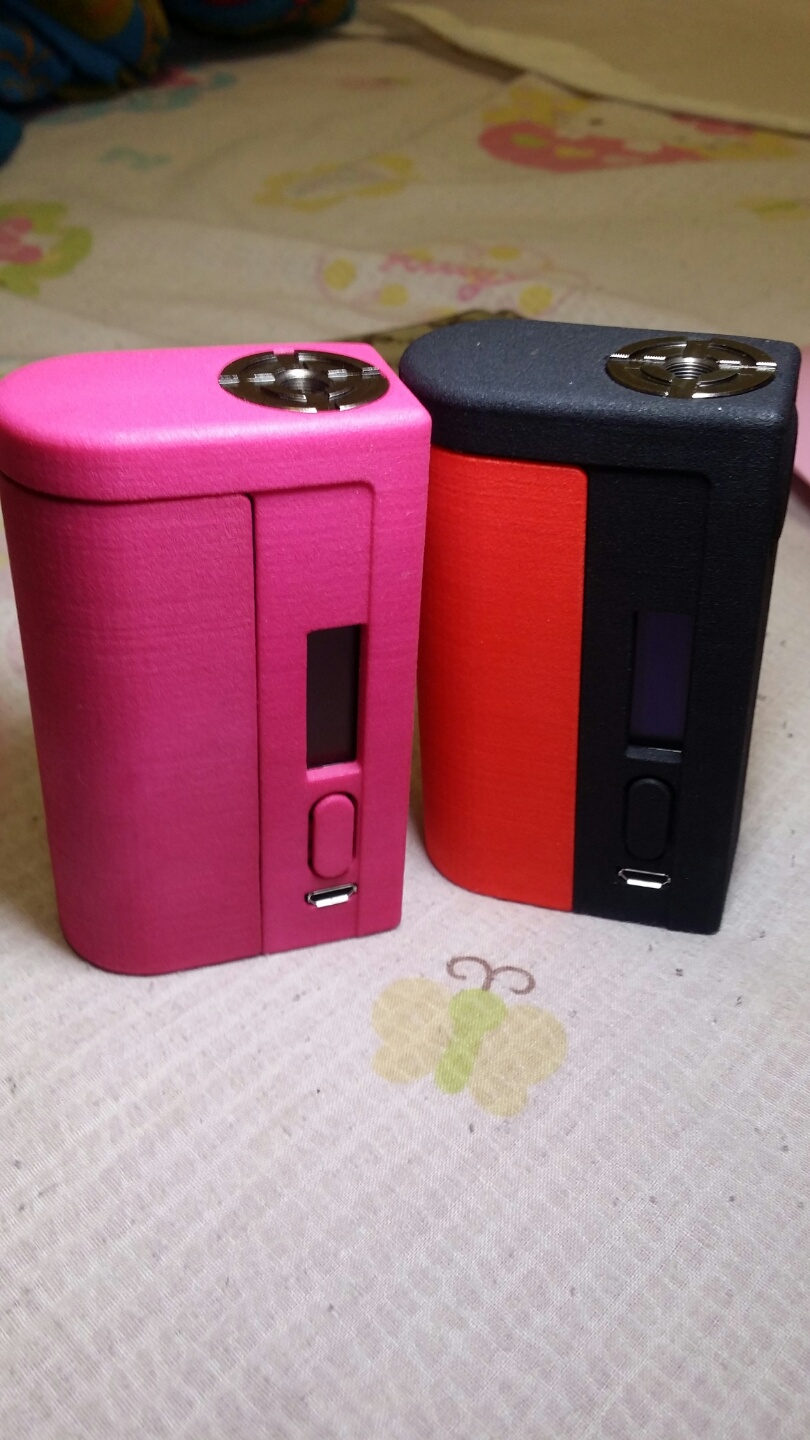

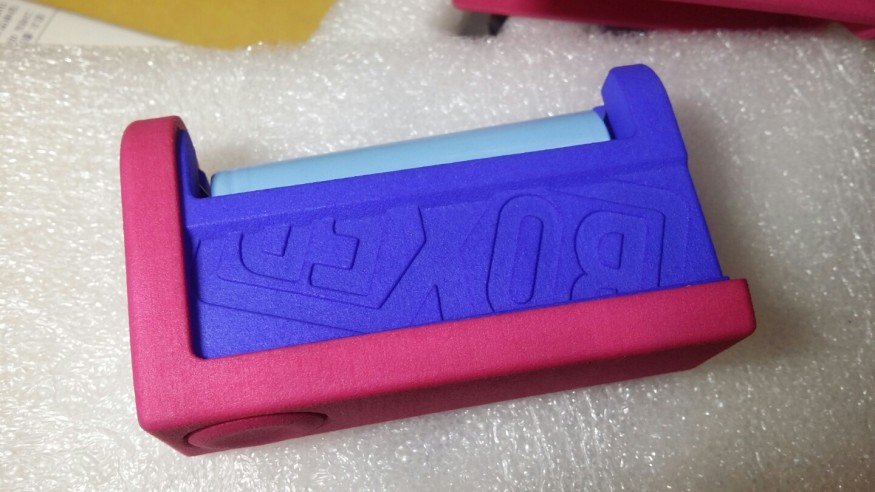

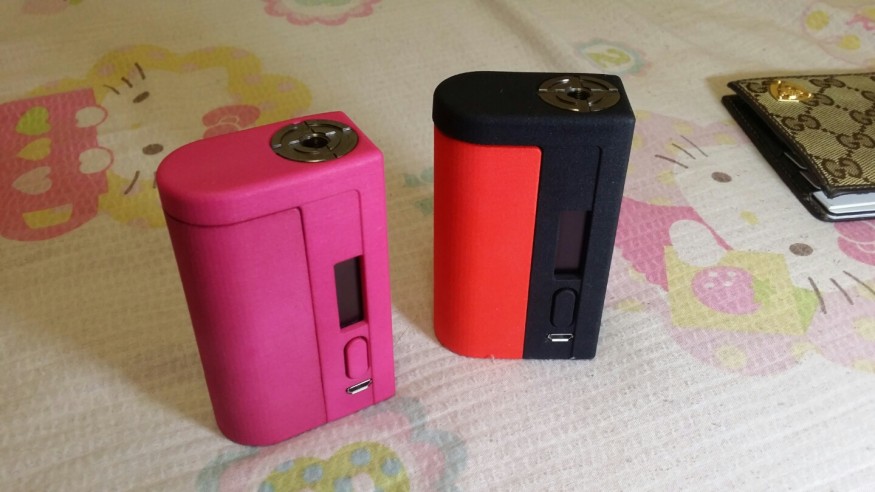

손찐님꺼인걸로 하고 행복하게 마무리

근데 백화는 나중에 다 없어져요 떨어지거나 ㅎㅎㅎ

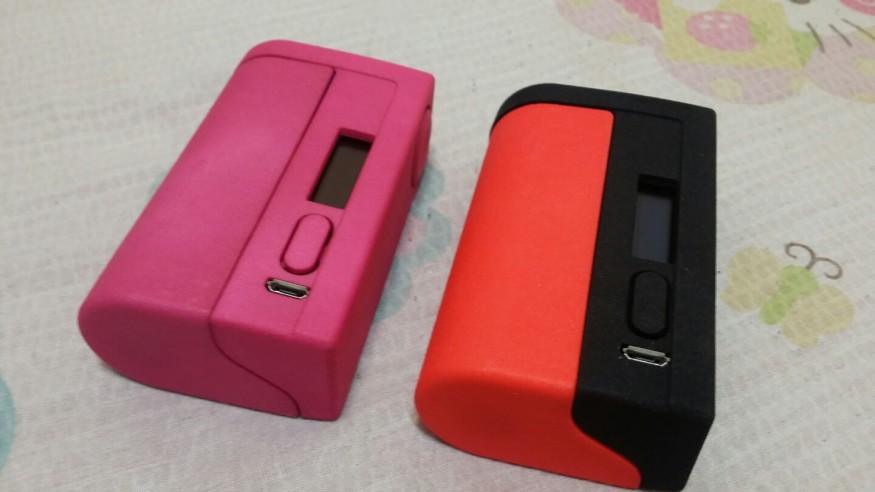

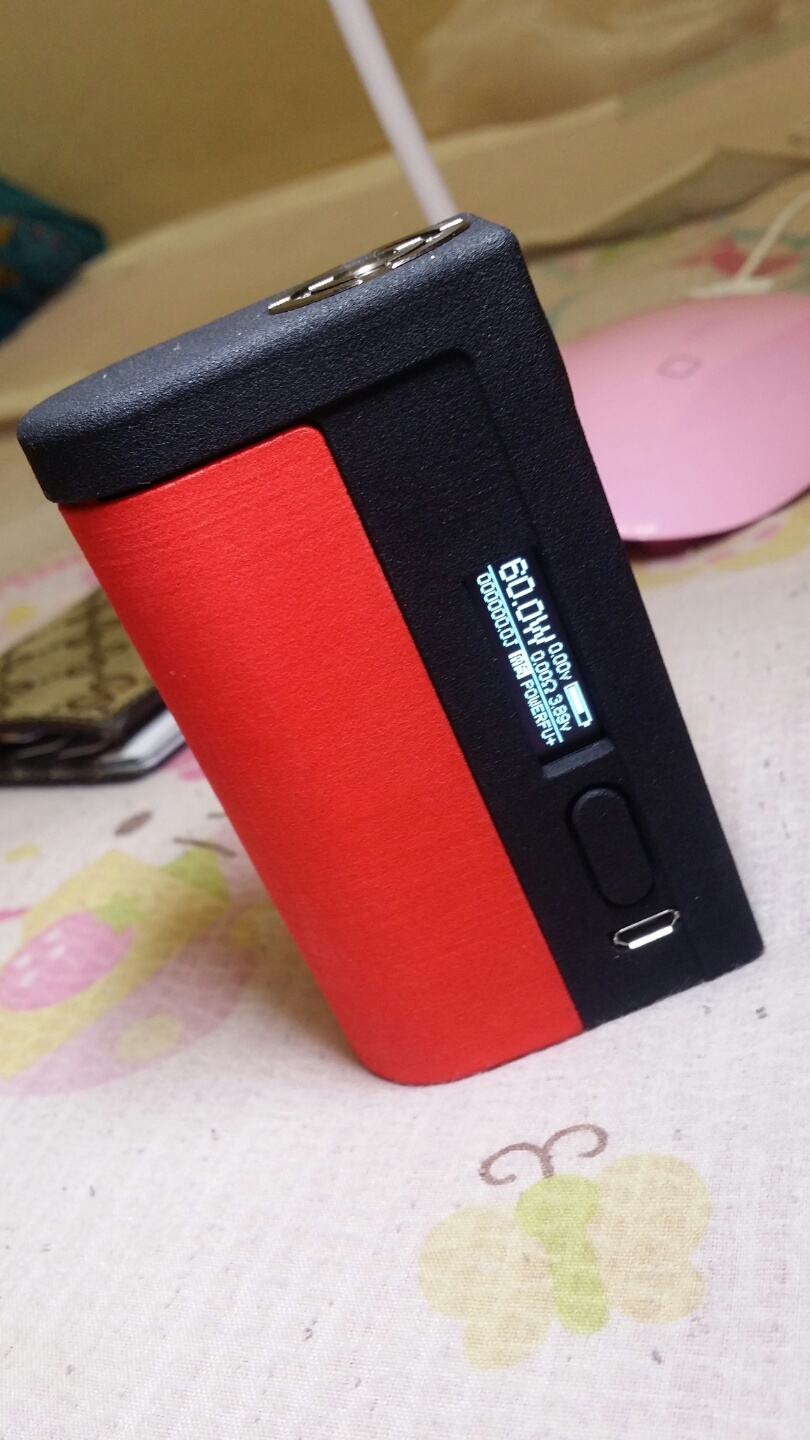

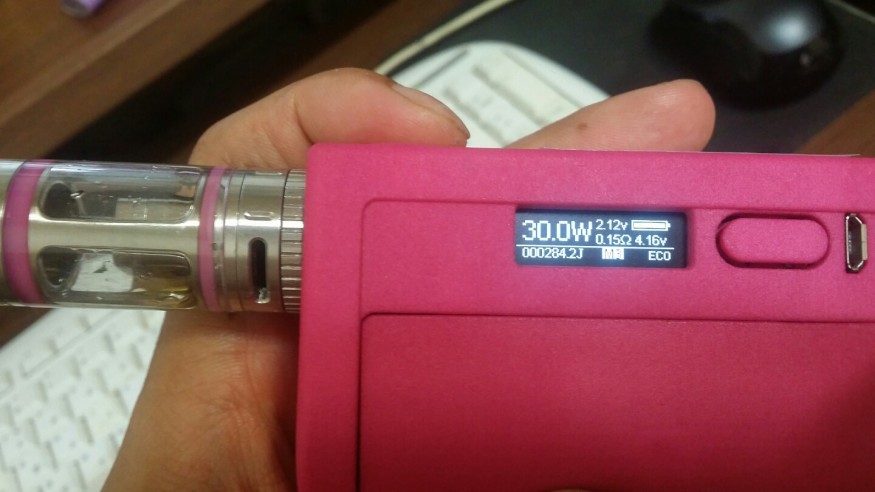

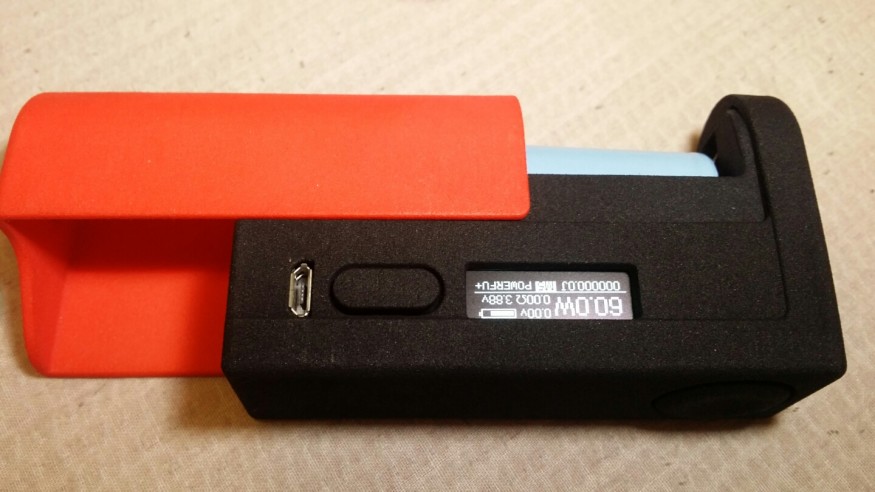

이정도면 된거 같네요

종료 합니다

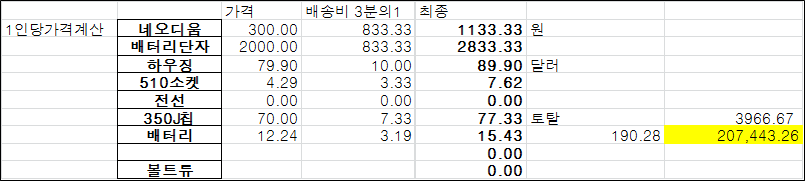

참고만하세요 대충 끄젹여 논거라 쩝 =_= 볼트와 와이어값도 빠졌네요

3명이 동시 다발적으로 구매를 시작했고

3명이 모두 산것도 있고 두명만 산것도 있어서 ㅎㅎ

칩은 본진에서는 샘플처리되어 3개 동시 구매 가능하고 발란스 충전모듈 빼면 좀 깍아줘요

하우징은 관세 폭탄 맞으실수 있어요 조심 저 맞음 =_= 제길

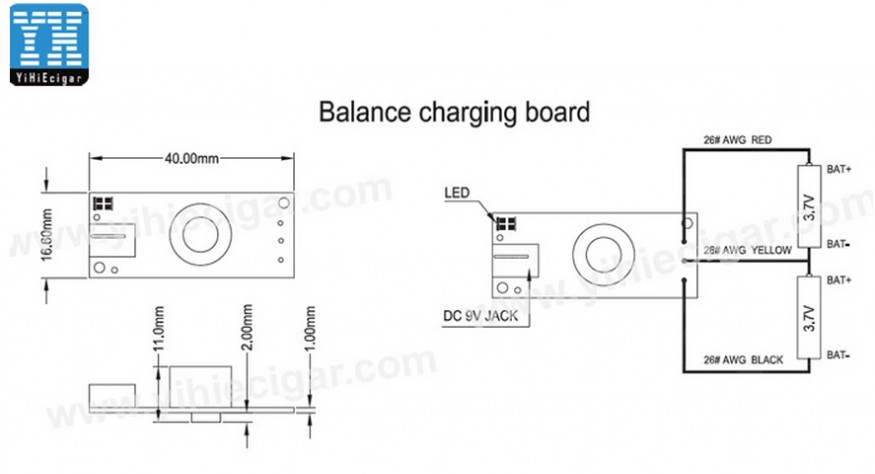

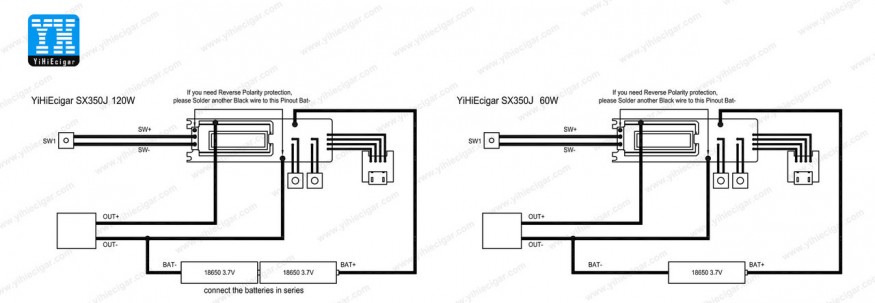

도면입니다

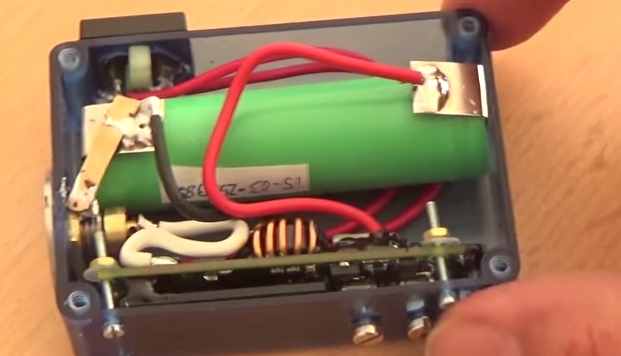

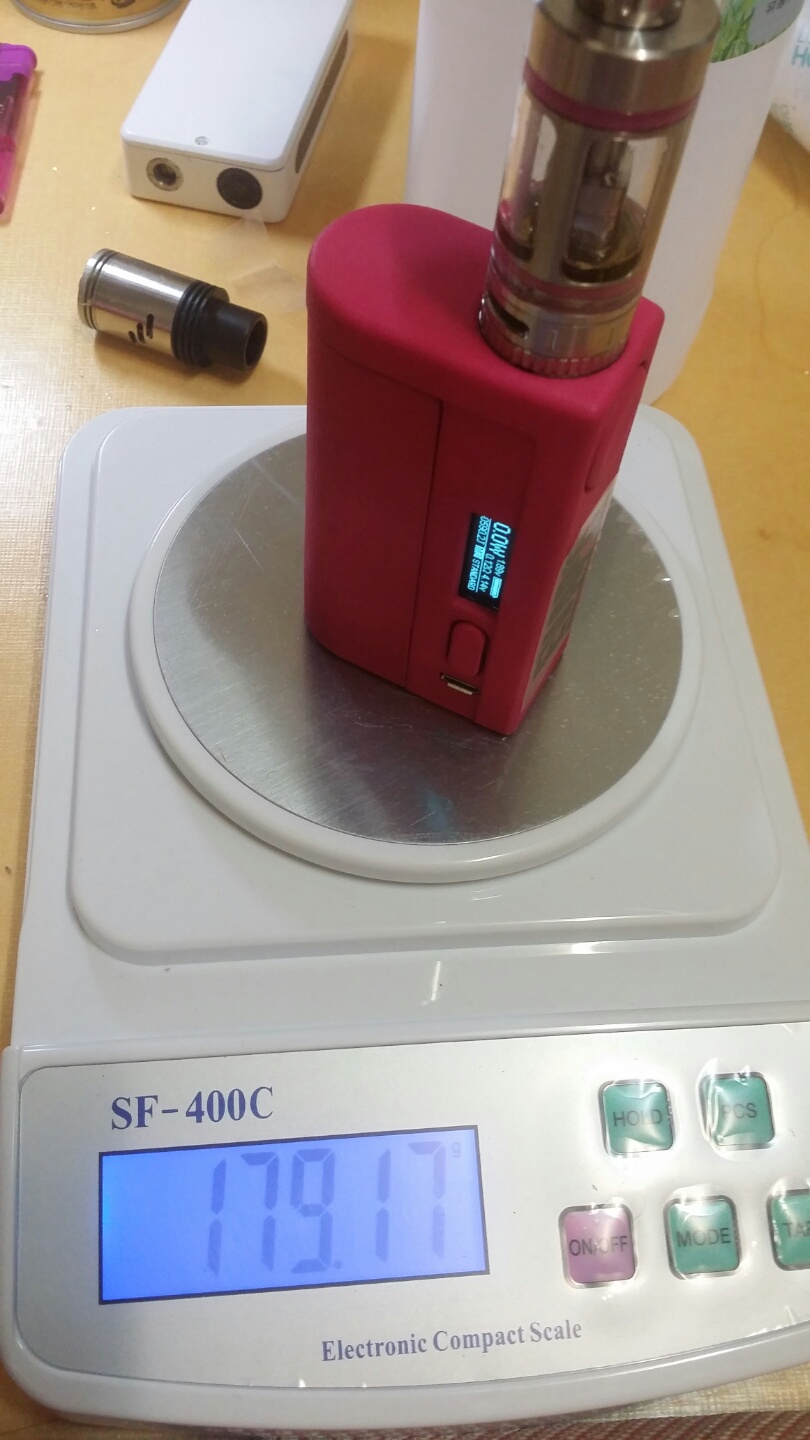

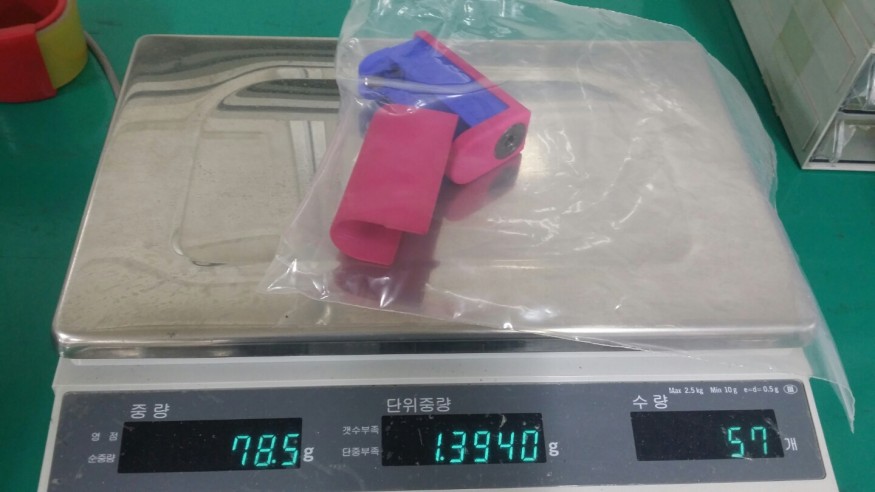

추가 참고 사진들

끋!

끝으로 도움주신 빈티지 소주님께 감사의말씀드립니다
