Boxer D18J 조립기
페이지 정보
작성일15-06-13 09:05 3,005읽음본문
어제 오전에 자꾸 눈앞에서 미조립상태로 굴러다니는 Boxer모드가 눈에 거슬려서
외근간다고 하고선 회사 공구실로 달려갔습니다 ^^;;;;
시간적 제약이 있어 중간중간 사진을 다 찍지 못하다 보니 이게 팁게에 올릴만한 글인지도 애매하네요..ㅠㅠ
아래 제품을 만들때 필요한 부속은 아래와 같습니다.
- Boxer Mod (shapeways 주문)
- YIHI SX350J (SXmini V2) chip (이히 본사 주문).
- FDV V4 Low profile 510 connector. (팻대디 공홈 주문)- 4x Keystone 1107-1 battery contacts. (엘레파츠 주문)
- 8x Disc magnets. (옥션 주문)
- 6x M1.6x5 Screws. (하비몰 주문 ★5미리짜리가 없어 6미리로 주문했습니다.★)
- and piece of black wire (16 gauge silicone wire). (포항 RC샵 방문)
배송비만 모아도 모드기 하나 살거 같네요....ㅠㅠ
제가 부품들을 주문할때는 이것저것 다 따로 구비를 했는데 이제는 한곳에서 셋트로 팔더군요..ㅠㅠ
https://gingervaper.com/product/boxer-mod-150w-diy-kit-with-yihi-sx350j-temperature-control-chip/
3~4명정도 모여서 부품을 주문하지 않는 한 위 링크에서 한방에 구매하시는게 더 싸게 먹힐거 같아요.
이제 위 준비물들이 다 구비하셨으면 제작에 들어가면 됩니다.
제작시 제일 걱정하시는 납땜실력은 중요하지 않습니다...
선들이야 뭐 잘 붙어만 주면 되는거고 저처럼 초보인 사람도 쉽게 작업이 가능합니다.
다만 클램프 같은걸 준비하시는게 정신건강에 이로울 거 같아요... 공구실에 탁상바이스에 물려서 한다고 쌩쇼를 했습니다.

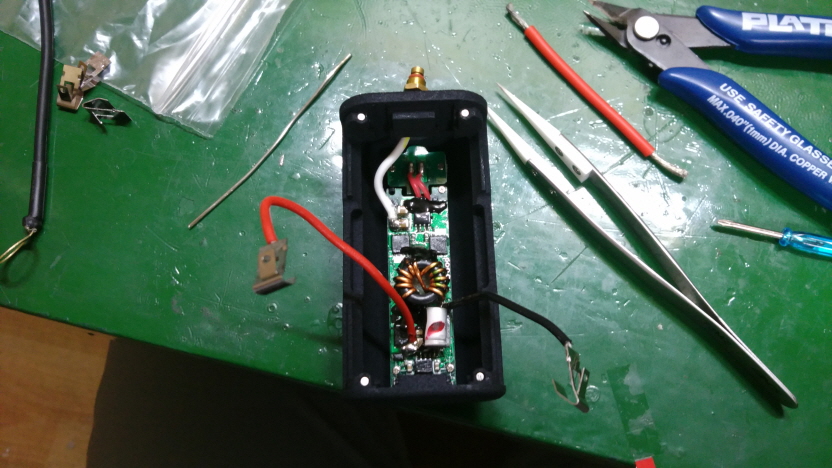

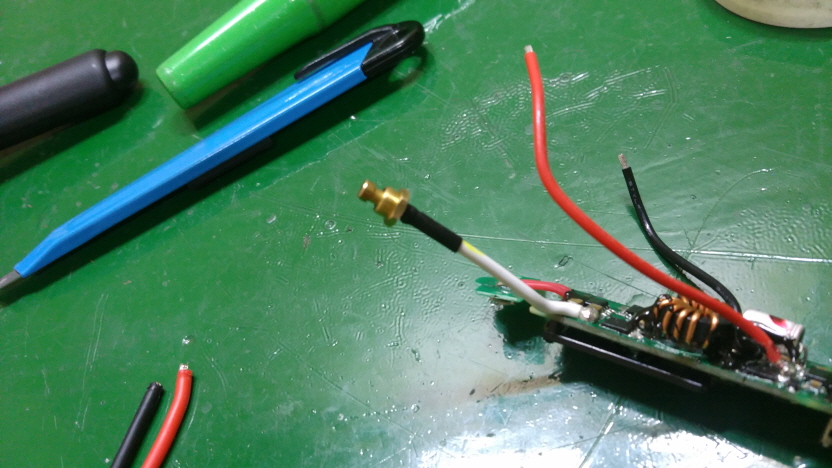

흰색선은 510커넥터와 연결하시고 빨간선은 +단자 검정선은 -단자로 연결하시면 됩니다.
위쪽에 붙은 2개의 배터리 단자가 좌측이 +이구요 우측이 -입니다.
하단부는 좌측이 - 우측이 +가 되겠지요
제품을 주문하고 머릿속으로 구상한게 스위치를 넣어서 직렬 병렬을 전환하려고 했었는데...

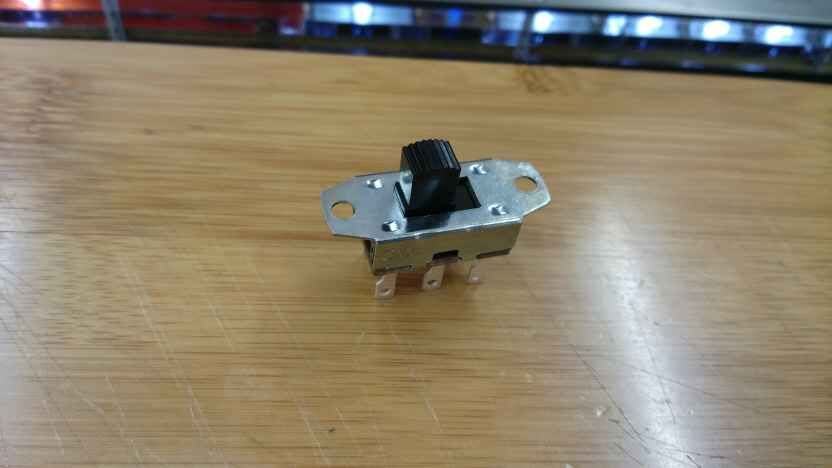

여기저기에 물어보고 다녀본 결론으로 주문한 녀석이 너무 큽니다..ㅠㅠ (라이프굿님 감사합니다.. 저게 10A짜리에요....)
그냥 포기하고 직렬셋팅으로 진행했습니다.

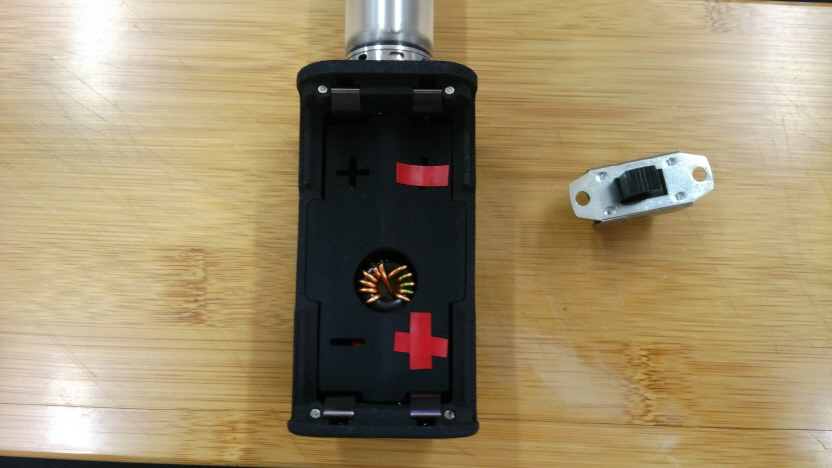

그리고 Shapeways에서 주문할때 분명히 직렬조합의 배터리 커버를 주문했는데 병렬조합의 배터리 커버가 왔네요..ㅠㅠ
배터리 잘못넣을까봐 빨간 전기테이프로 발라두었습니다. ㅎㅎㅎ

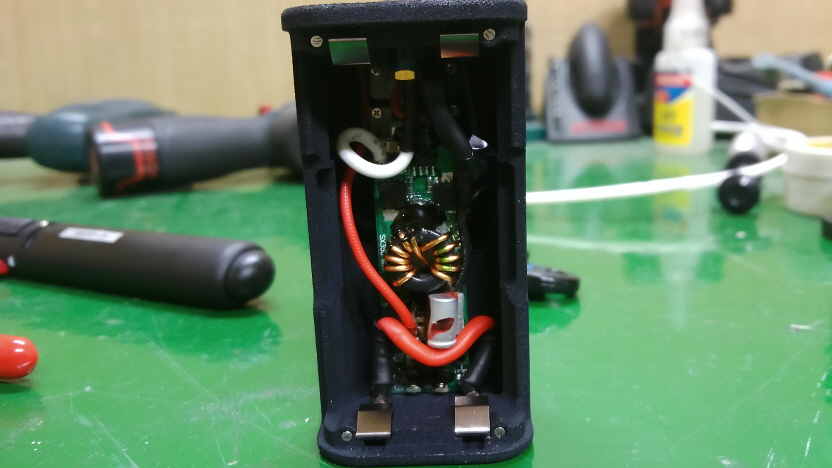

조립시 유의할 사항은 팻대디 커넥터를 먼저 체결하시고 기판을 체결하셔야 합니다.
커넥터의 너트가 기판에 걸려서 돌아가지 않아요...
요게 어제 완성하자마자 찍은 사진이구요

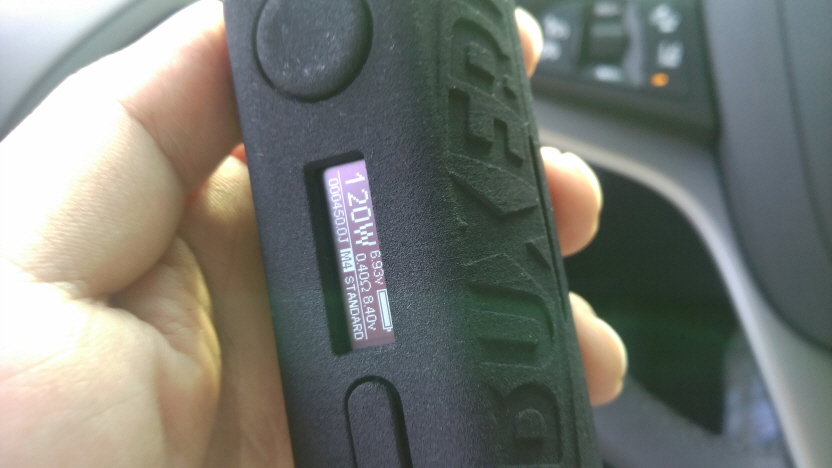

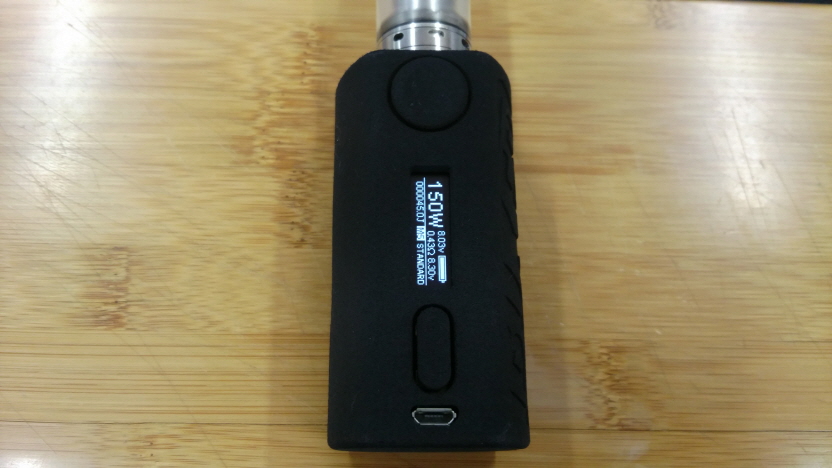

아래는 오늘 출근해서 업데이트 후 150W가 나오는 사진입니다.

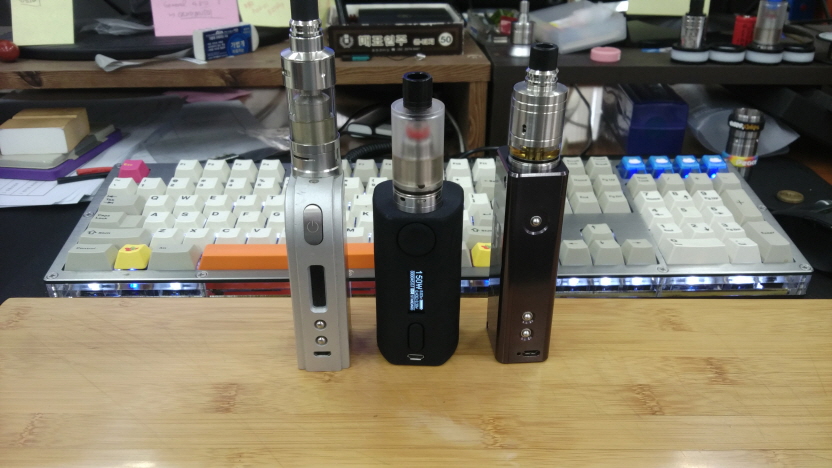

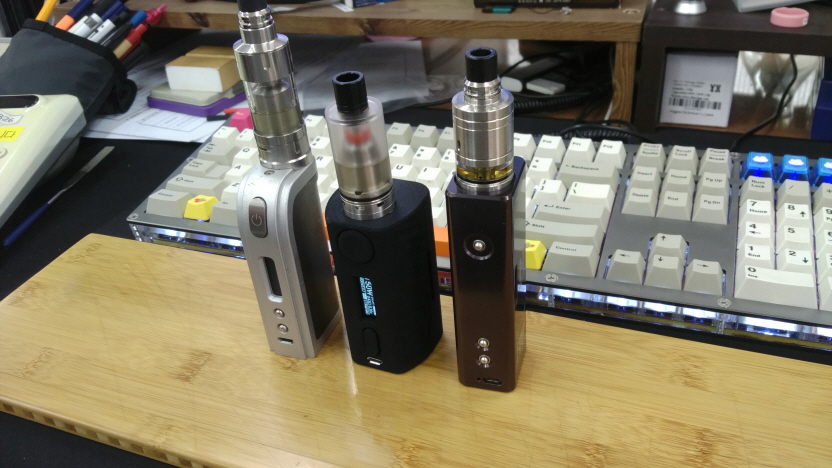

크기는 옆에 S Class와 하나모드로 비교해보시면 될듯 합니다.
손에 좀 꽉 들어차기는 하지만 한손으로 사용하는데 불편함이 없습니다. ^^
디테일한 조립샷은 보쓰짱님이 올려주신 조립기를 참조하시면 더 도움이 되실거 같아요
저는 인두기만 들줄 알아도 조립할 수 있다는것을 보여드리기 위해서.....^^;;;
더 궁금하신 사항이 있으시면 덧글이나 쪽지로 주시면 제가 답을 드릴 수 있는 한 알려드리겠습니다.
