Fat Daddy Vapes 510​

V3와 V4 간단 사이즈 비교입니다.

두가지 모두 오토접점(Spring loaded)기능이 있습니다.

요즘 많이들 하시는 다이모드기 제작시 많이 사용되는 커넥터입니다.

기본 바디 재질은 스테인레스 스틸이며 접점부는 황동으로 이루어저 있습니다.


편의상 무화기 연결부분을 캡이라 표기하였습니다.

V3의 경우 2가지로 분류됩니다.

1. 15.5mm 숏바디 (캡확장형, 22mm, 28.5mm)
2. 15.5mm 우드바디 (캡확장형, 22mm, 28.5mm)

15.5mm 기본바디 조립형 22mm, 28.5mm 캡을 사용하여 베이스 확장이 가능합니다.
이로 인한 캡의 높이가 좀 높아서 1단 홀 작업 후 커넥터를 사용 할 경우 케이스 밖으로 튀어나오게 됩니다.
그리고 전선연결되는 코어부의 돌출이 작아서 납땜시 좀더 신경을 써서 작업을 하여야됩니다.

V4의 경우 크게 3가지로 분류됩니다.

1. 기본타입 (캡확장형, 22mm, 28.5mm)
2. 로프로파일 타입 (15.5mm, 22mm) / (22mm Flat Top) / 3가지 컬러
3. 로프로파일 숏 타입 (15.5mm, 22mm) / (22mm Flat Top)

V4의 경우 다양한 타입이 있으며 전체적인 높이는 V3보다 커졌으며
외부로 노출되는 캡부분을 낮추어 외부 노출되는 사이즈를 줄어드리었으나
기본 구조상 내부공간을 좀더 필요하게 되었습니다.

두가지모두 케이스와 연결되는 부분은 M10*1.0의 나사부를 갖이고 있으며 핵사 너트로 고정하는 방법으로 이루어저 있습니다.
케이스 작업을 하기위해서 기본적인 구멍은 10mm 이상 11미리 이하로 작하시면 됩니다.

간단히 작성한 내용이며 오류가 있는 부분이 있으면 알려주시면 수정하겠습니다.

FDV 510 커넥터 참고 링크

http://www.modmaker.co.uk/Mod-Making-Supplies/connectors

Fat Daddy Vapes 510 V3 Short Body + 22mm

http://www.modmaker.co.uk/Mod-Making-Supplies/connectors/Fat-Daddy-Vapes-510-V3-Short-Body

http://www.modmaker.co.uk/Mod-Making-Supplies/connectors/Fat-Daddy-Vapes-510-V3-22mm-Washer

Fat Daddy Vapes 510 v4 Low Profile Connector - Short (22mm Cap)
http://www.modmaker.co.uk/Mod-Making-Supplies/connectors/Fat-Daddy-Vapes-510-v4-Low-Profile-Connector-Short-22mm-Cap​

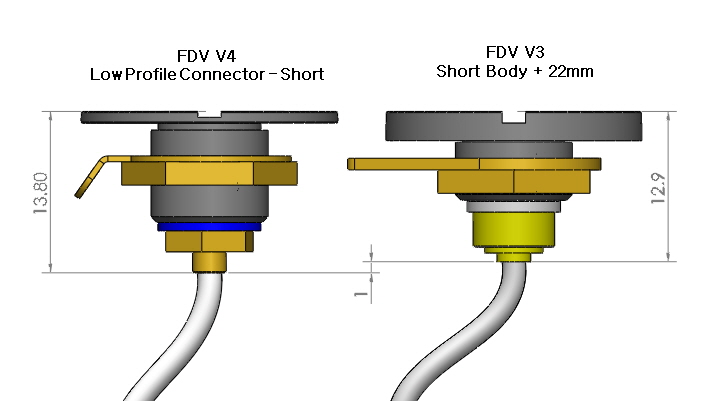

사이즈 참고 이미지

직접 실측하였으며 오차가 있을 수 있습니다.
​
