subox 자동접점으로 바꾸기..
페이지 정보
작성일15-07-08 19:36 2,681읽음본문

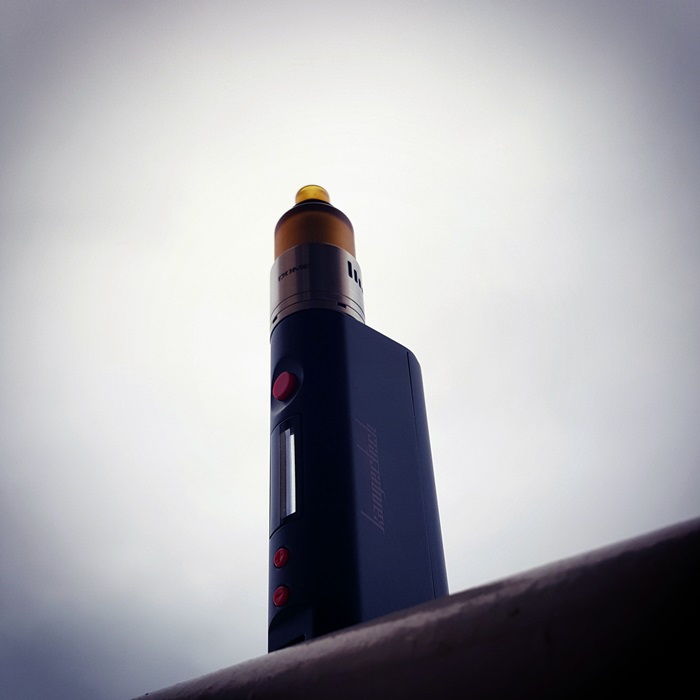

오늘 택배가왔습니다...subox가 왔네요.......... 택배 받기전부터 계속 고민했습니다. 이걸 자동접점으로 바꿀지말지...
왜냐하면 저는 subox를 그닥 쓰려고 하지 않았었기에.. 괜히 건드렸다가 판매하기 힘들어지면 어쩌지 하는 생각때문이였습니다.
택배상자를 열고 subox를 손에 잡아보고 아.. 작고 괜찮네...라는 생각이 들더군요.. 그래서 일단 무작정 열었습니다....
여는 과정은 krisshin님께서 올려주신 게시물을 보시면 되실듯 하구요.
http://evape.kr/bbs/board.php?bo_table=free&wr_id=354543
중간에 -접지선을 어떻게 처리하셨는지 내용이 없어서 그부분만 추가해볼까합니다.
일단 마이너스 접점부를 어떻게 처리할지 고민했습니다. 팻대디 510에 직접 납땜으로 붙일지 고민하다가 그냥 접지링(?)에 연결하였습니다.

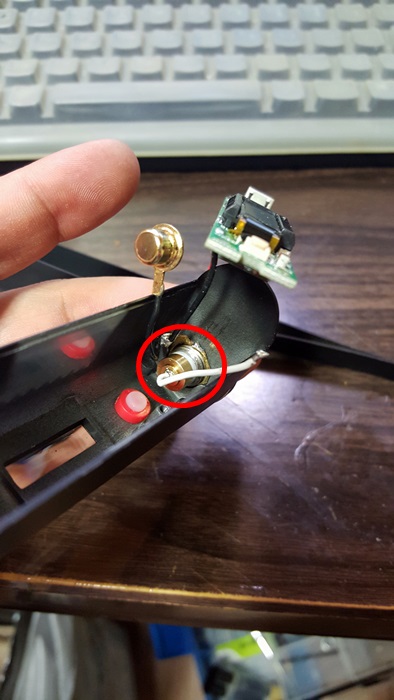

근데 접지링을 딱꽂을만한 위치가 안나옵니다. 아래아래 사진을 보시면 빨간색으로 동그라미 해놓은 부분에 접지링이 들어갈만한 틈이 있는게
보이실겁니다. subox를 열면 510커넥터를 끼울수있는 작은 틈이 있습니다. 이틈에 접점부를 꽂아넣으려니... 팻대디아저씨의 접지링이 두꺼워 들어가질

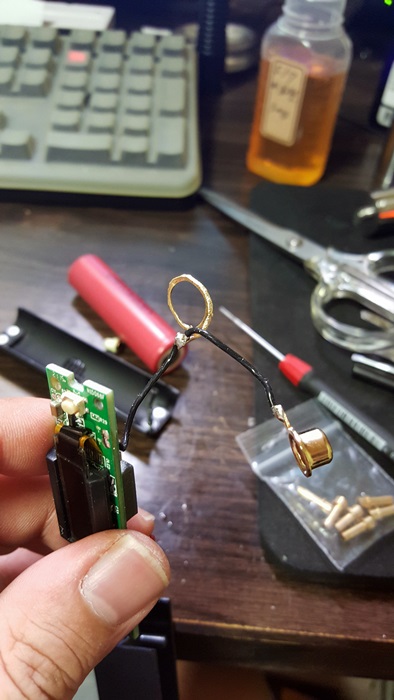

않습니다. 그래서 아래 사진은 링을 얇게 갈아내어 -선을 납땜 한 사진입니다. 테두리가 울퉁불퉁하죠..... 그래도 겨우겨우 껴지긴합니다.
만약 이 작업을 생략하시려면 510나사선에 납땜으로 그냥 하시면 될듯합니다. subox안쪽도 아노다이징이 되어있어 본체접지는 힘들지 않나 생각됩니다.

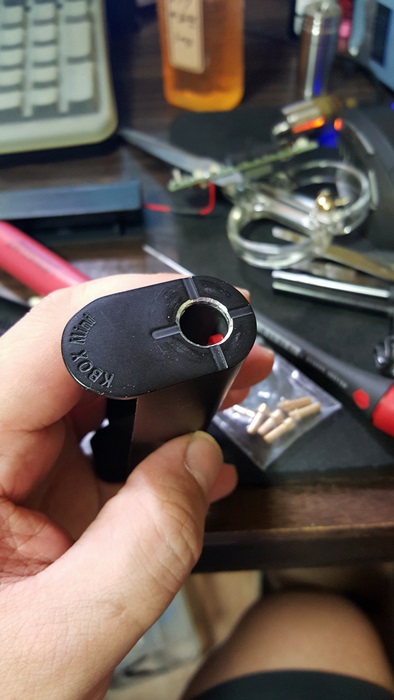

팻대디 아저씨 510을 넣을 구멍입니다. 정확하진 않지만 대략 8미리정도로 뚫려있었는데 12미리정도로 뚫어주면 적당합니다.

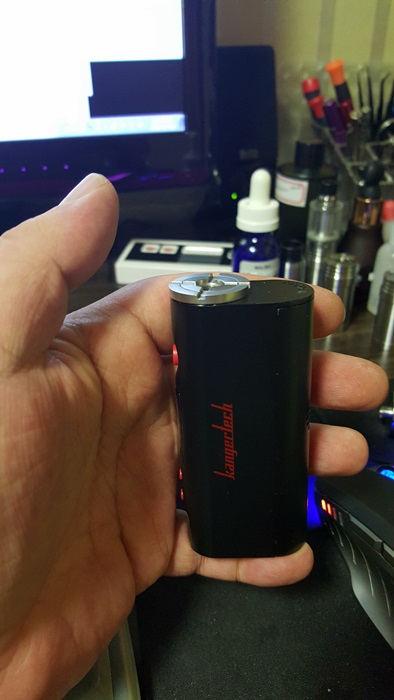

그리고 열었던 순서 반대로 조립..... 요런모양...

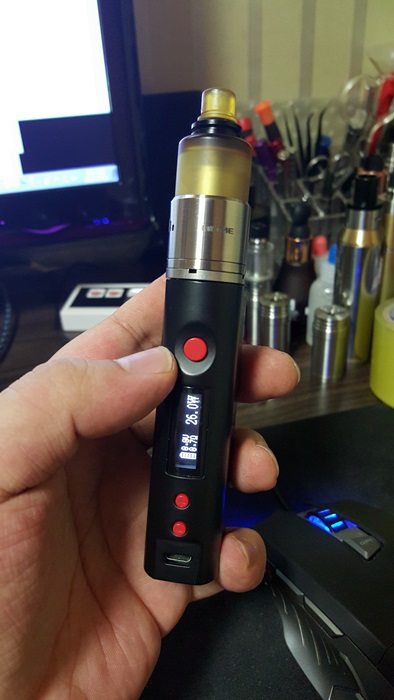

옴체크도 파이어도 잘됩니다...
진짜.... 별내용없네요.. 죄송합니다...........
이제 이걸 계속 쓸지 팔지 고민해봐야겠군요...
