나만의 Dual 26650 Box Mod 만들기입니다.
페이지 정보
작성일15-07-27 19:55 1,741읽음본문
평소에 해외 유튜브를 보면서 아! 저박스모드 가지고싶다.....란 생각을 하면서

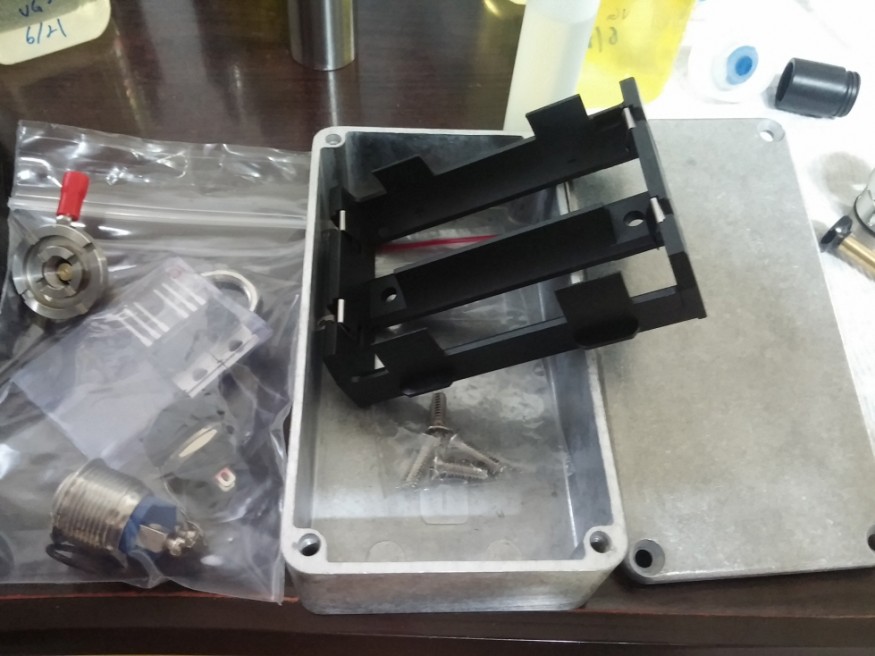

이리저리 검색하던중 카론의새벽님 글을보고 엘레파츠에서
하몬드케이스와 베터리홀더,Mosfet,스위치를 사서 함 만들어봣어요.
510소켓은 페텍발입니다. 사진의 베터리홀더는 26650인데 갈아내고 구멍좀 내는와중에 산산조각나서 18650 베터리홀더의 옆부분을 날려버린후 만들엇어요.
해외모더들은 100불이넘게 팔고있길래 그냥 만들어보지하며 부품구한후 제작들어갓어요.

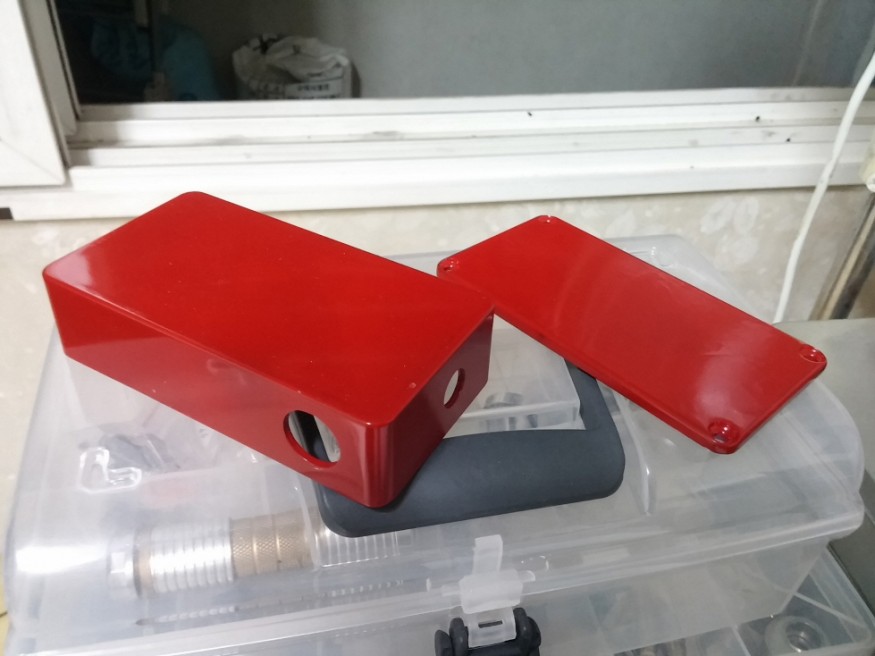

스위치와 510커넥터자리 구멍뚤은후 도색하여 말리는중임니다.
남자는 정열의 레드지요^^

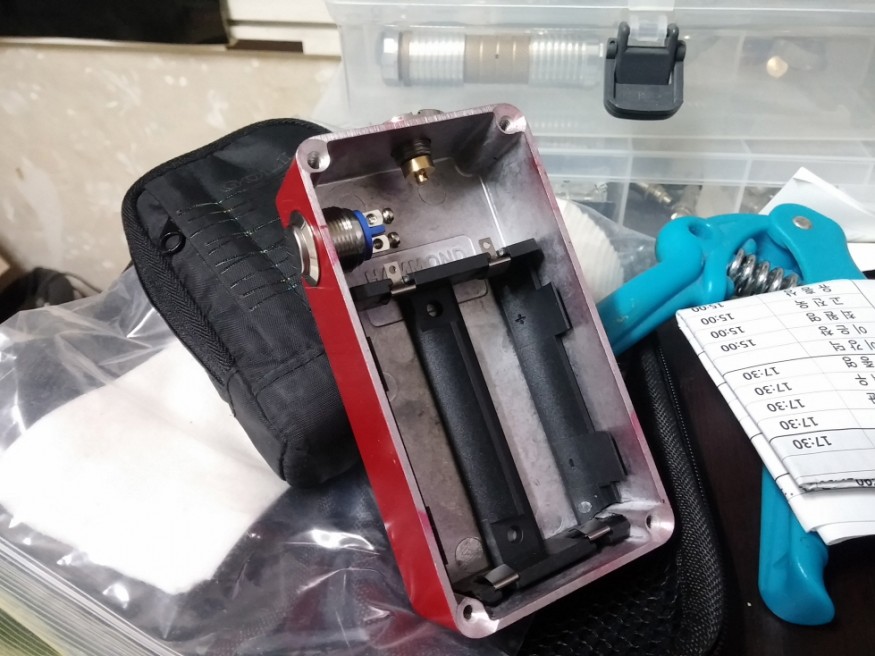

대충 자리잡고 선배열 하는중임니다.
이후에 전선길내느라 베터리홀더 가공중 사망 ㅜㅜ
망연자실하다가 맘추스리고 18650 홀더 가공후 장착...
오! 그런데 18650베터리홀더가 공간여유가 많아서 더좋은 결과가 나왓네요.

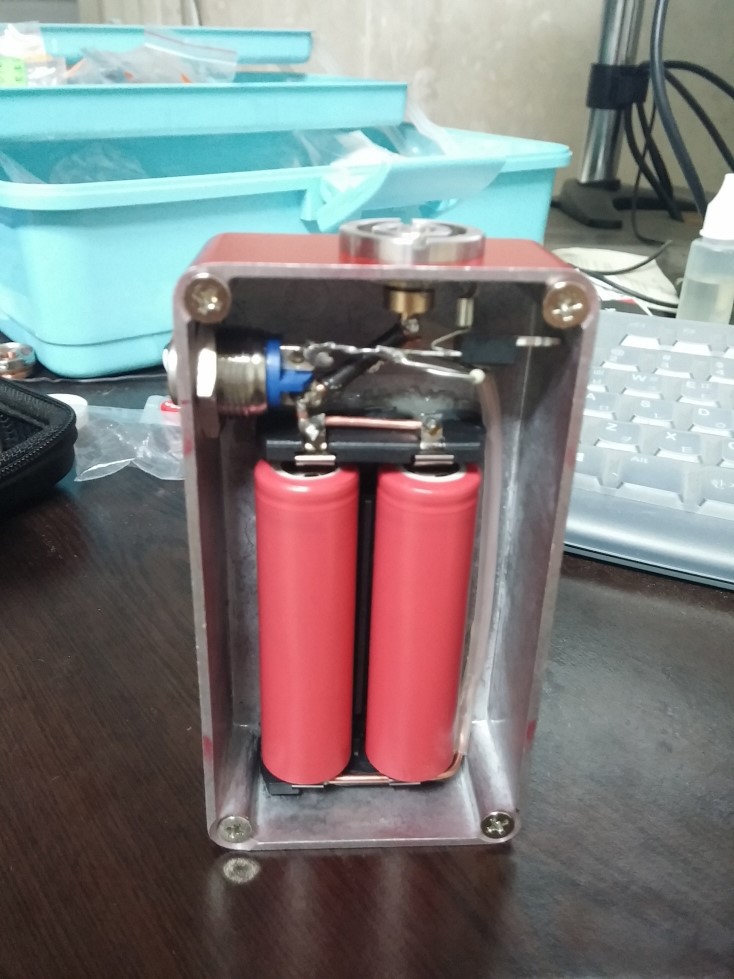

완성사진임니다.
중간과정은 좁은공간에 쇼트안나게 선배치하고 겨우 납탭하느라 힘들어서 못찍었네요.
지금 26650베터리가 없어서 18650 듀얼장착해놧는데 밀어주는힘이 쎄네요...
어떤원리인지는 모르지만 가지고있는 DOVPO GX-200보다 쎄게밀어주네요.
같은 듀얼병렬인데 무슨차이인지는 모르겟네요.

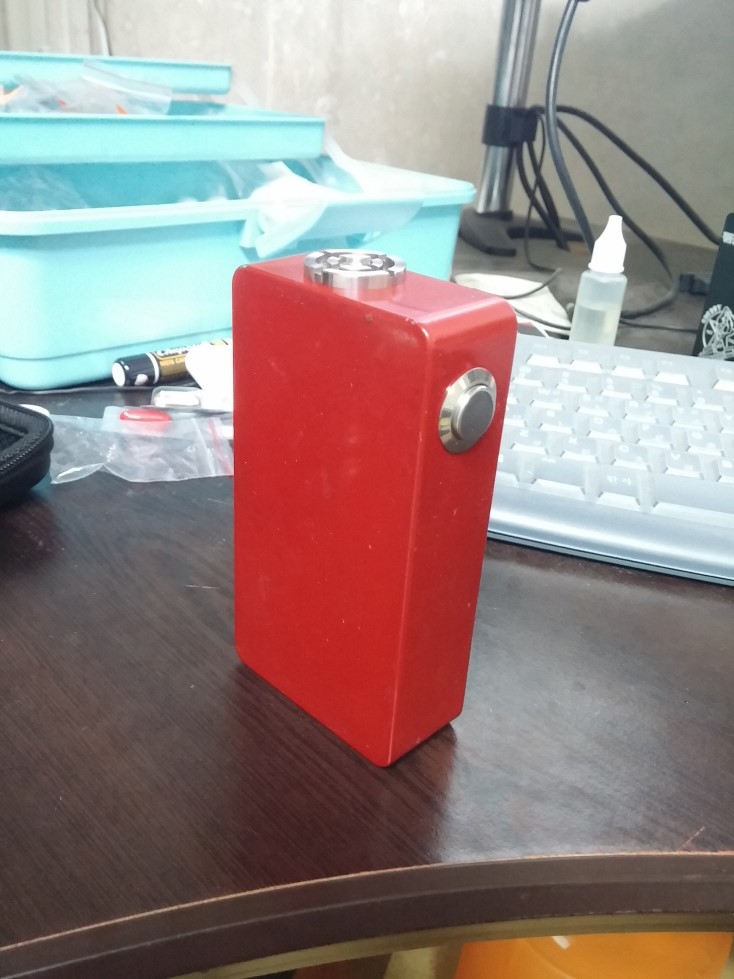

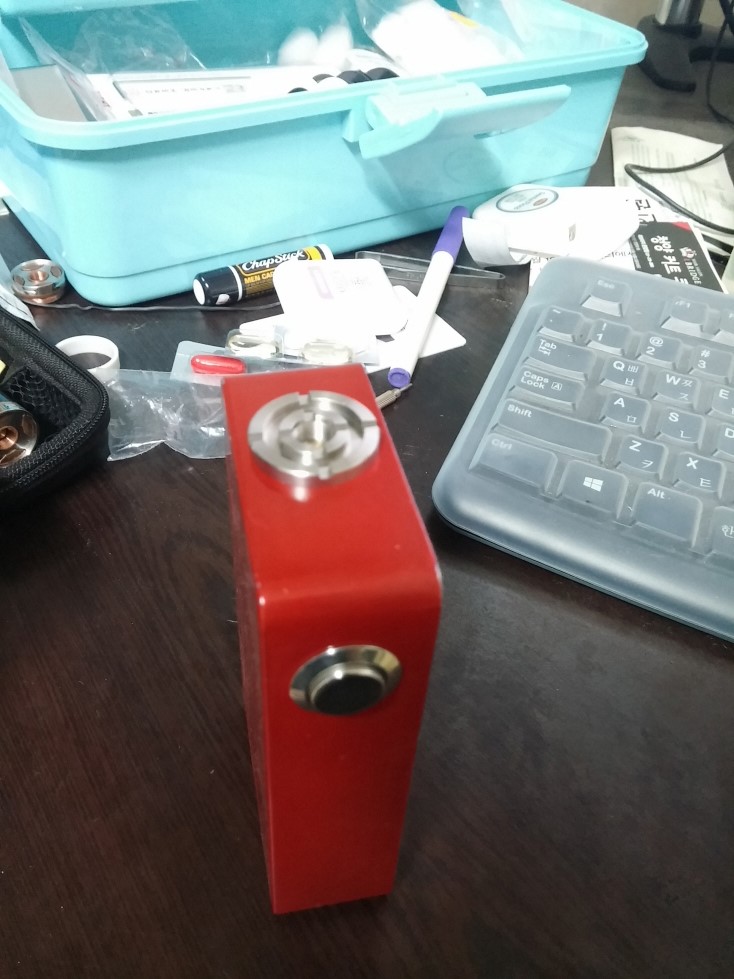

완성후외형모습임니다.
완성후 테스트파이어사진임니다.
날도더운데 땀뻘뻘흘리며 내가 뭐하는짓인지 그냥 하나사는게 어떨가하며 때려칠까도 해봣지만
완성후 파이어되는순간에 웃음이 절로나오네요^^
아직 안늙었어 하면되는구만 ㅋㅋㅋ
끝으로 제작할수있는 동기를 만들어주신 카론의 새벽님께 감사드림니다.
26650베터리를 얼른 구해야하는데 귀찮고 힘드네요.
댓글 16건
인쵸리님의 댓글
|
|
와..대단하십니다^.^b
하몬드케이스는 직접 가공하신건가요?? |
윤전기님의 댓글
|
|
@인쵸리회사공구좀 썻어요.
대단하다니 부끄럽네요...^^ |
드리퍼왕자가되고시퍼요님의 댓글
|
|
열정, 재능, 모두 대단하시고 부럽습니다 ~^^ |
프로베리님의 댓글
|
|
화력이 좋네요 ㅎㅎ 고생하셨습니다 ^^ 힘들죠.. 날도 덥구요 ㅎㅎ |
카론의새벽님의 댓글
|
|
우와^^ 멋진걸요..
제가 부끄러워요^^ 전 나무로 만들려고 재료만 구입해 놨습니다.^^ 아날같은 칩가변 저도 넘 만들고 싶었거든요.. 고생하섰구요.. 그러고보니 제꺼랑 형제색상이네요 ㅋ |
블랙실베님의 댓글
|
|
헤몬드 안쪽도 절연테이프로 한번씩 발라주시면 더 안전할듯하네요 ㅎㅎㅎ 멋집니다 ! |
윤전기님의 댓글
|
|
@드리퍼왕자가되고시퍼요열정은 너무비싸니돈좀아끼자 한거고 재능은 별로없어요.
칭찬고맙습니다^^ |
윤전기님의 댓글
|
|
@프로베리화력을 버텨줄 리빌드 실력이 시급합니다.
그리고 이놈을 위한 UD 고질라를 페텍이 안보내주네요 ㅜㅜ |
윤전기님의 댓글
|
|
@카론의새벽저에게 동기부여를 해준 카론의 새벽님 ^^
여러번 읽고 구상하고 만들었는데 아직 멀었네요. 빨간색 웬지 3배강할거같아서요ㅋ |
윤전기님의 댓글
|
|
@블랙실베아직 볼트미터와 커버에 쓸 네오디뮴자석이 안와서 90%만 완성이네요^^
볼트미터 달은다음 글루건으로 쇼트방지해야겟어요. 깜박한 부분이었는데 알려주셔서 고맙습니다^^ |
사랑퐈더님의 댓글
|
|
가격이 어느정도 드셧나용 ? |
윤전기님의 댓글
|
|
@사랑퐈더엘레파츠에서 하몬드1590B 케이스 9020원, 18650 베터리케이스 6730원, 스위치 9990원, IRLB3034PBF MOSFET 5330원
페텍에서 510커넥터 3.25불, 굵은전선은 철물점에서 1미터에 900원정도요. 락카랑 저항은 회사에서 주워서쓰고요 배송비해서 4만원정도들었네요^^ |
채기락님의 댓글
|
|
병렬 듀얼하면 순간방전율이 높아지니
당연히 더 힘쎄게 밀어주지요!! (C값은 그대로인데 mAh이 두배로 증가) |
윤전기님의 댓글
|
|
@채기락그게 같은 베터리로 같은 듀얼병렬인 GX-200에 쓸때보다 좀더 세게밀어 줘서 그랬어요^^
Gx-200에 만충후 쓰던것을 빼서 그대로 쓰는데도 밀어주는게 다르네요... 오늘 26650듀얼 로 껴보니 무섭던데요 너무쎄네요 ㅜㅜ |
채기락님의 댓글
|
|
@윤전기gx-200은 메크박스라고 하기엔
중간에 연결된 애들이 좀 많죠.. 전력로스가 있는 것 같네요 |
윤전기님의 댓글
|
|
@채기락역시 뭔가안거치고 바로밀어주는게 좋군요^^ |
