DNA200 제작관련 팁입니다. (횡설수설,, 죄송합니다)

페이지 정보

프로베리 쪽지보내기 자기소개 아이디로 검색 전체게시물  (182.*.153.61) 작성일 님이 2015년 07월 23일 00시 52분 에 작성하신 글입니다 2,037 읽음

본문


안녕하세요



프로베리입니다 ^^



저는 내일 연차입니다 ㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎ



성격이 한가지 취미에 오래가지 못하는데도 불구하고 전담 시작한지 10개월간 참 꾸준히 하고 있습니다.



처음 프로베리와 푼의 아름다움에 빠져 전담을 시작했습니다 ㅎㅎ



그 후 아날로그에 눈이 들어왔다가 매쉬에 빠져 가변과 매쉬만 주구장창 빨아 제끼다 이제는 드리퍼에 빠져 더욱 더 강한 화력을 원하게 되네요 ㅎㅎ



기본적인 전기적 지식도 전무한 상태에서 취미삼아 하나두개 만들기 시작해서 다른분들처럼 케이스를 직접 기계를 이용해 만들거나 제작하는 수준이 아닌

오직 드릴과 다이아몬드줄 두가지로만 살짝 가공해서 조립하는 정도입니다.



만들때마다 내가 왜 이짓을 하는지 모르겠다는 깝깝한 기분과 육두문자를 남발하면서 진정한 노가다로만 그냥 개발새발 만들어보는데 이또한 전담생활의 재미 중 하나인 것 같습니다.



다른칩셋들은 모두 제작기들이 있는데 아직 DNA 200​​​​​​​​​​은 해외에도 자료가 별로 없어 만약 제작하신다면 저와같은 노가다를 미연에 방지하고자 작은 팁정도만 말씀 드려볼까 합니다 (저도 잘 몰라요...)

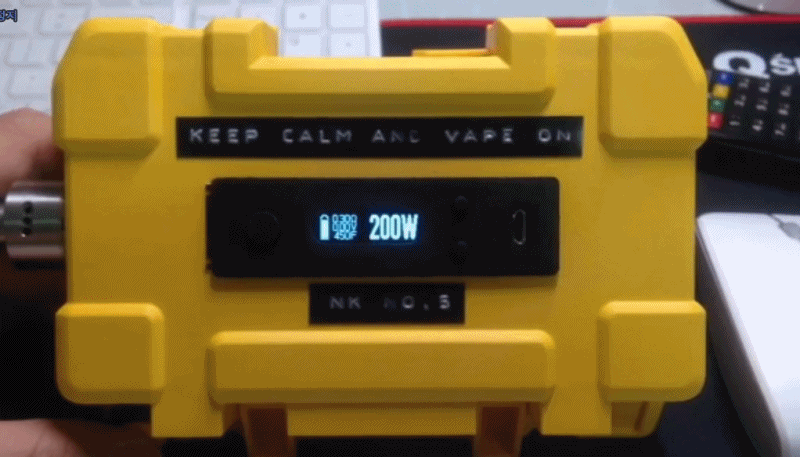

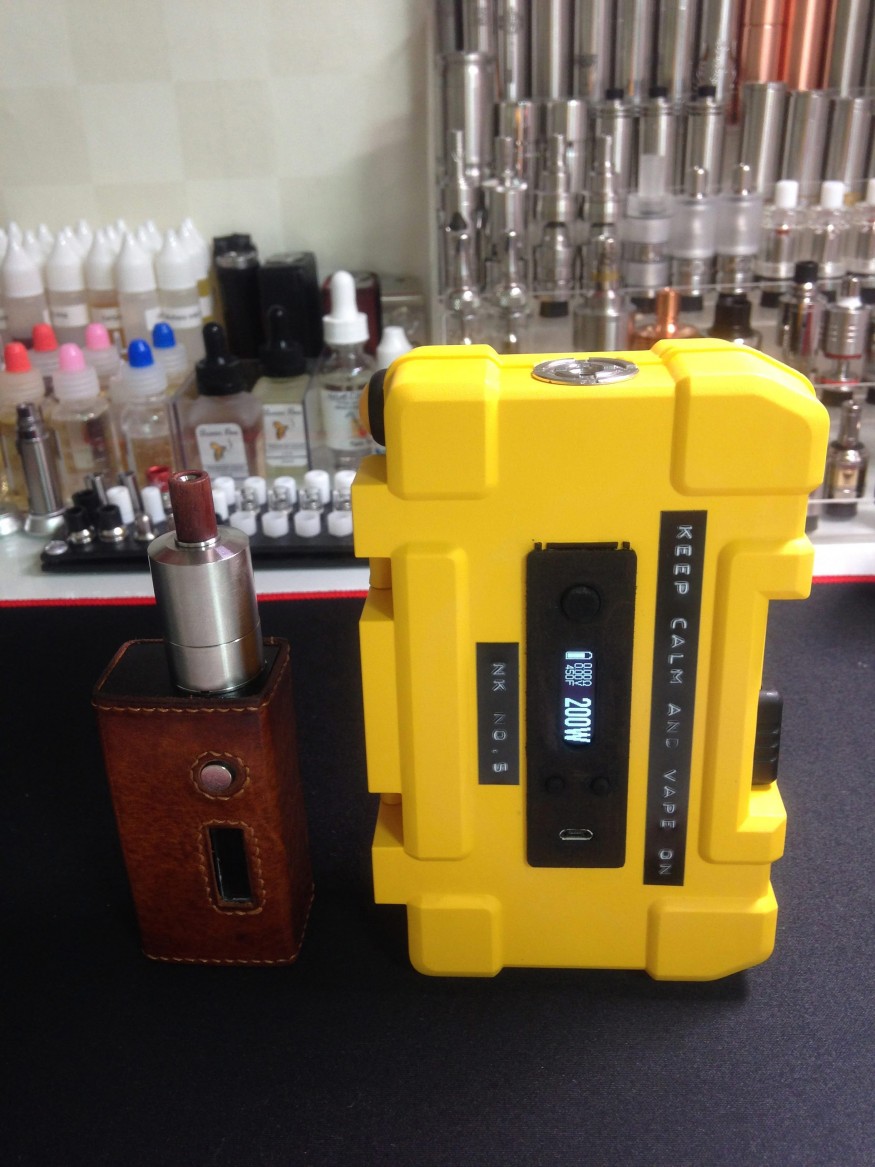

우선 DNA200 사진부터 보여드리겠습니다​ 세네카와 사이즈 비교 해보면 엄청 큽니다.. 또한 내부에 추가 무화기와 액상병을 넣을 수 있는 장점이 있습니다 ^^:

(취향이니 이해해주세요)












우선 메인화면부터 깨알같은 이베이프 홍보를 해봅니다 ^^::



처음 제작을 시작할때는 최대한 작게 작게가 목표였으나 어느순간부터 양덕들의 크고 아름다운(???) 기기들이 눈에 들어오기 시작해서  크게만 제작을 해보고 이있습니다 ...



이번 DNA200은 지금까지의 여타 다른 칩셋들과 다르게 무조건 3cell 배터리를 사용해야 합니다. 또한 3cell을 직렬 연결함에도 불구하고 USB를 통한 충전을 제공합니다.



18650 배터리3알을 담기에는 너무 크기 때문에 대부분 3S1P 의 리포 배터리로 제작을 합니다만... 저는 USB충전도 불안하고 크고 시원한 용량의 기기를 사용하고자 18650 3알로 제작을 하였습니다.(사실 동일 용량의 리포배터리는 너무 비쌉니다.. 배보다 배꼽이 더 큰 상황이..)



적용 가능한 리포배터리는 제 이전글에 첨부해놓은게 있으니 참고하셔도 됩니다..

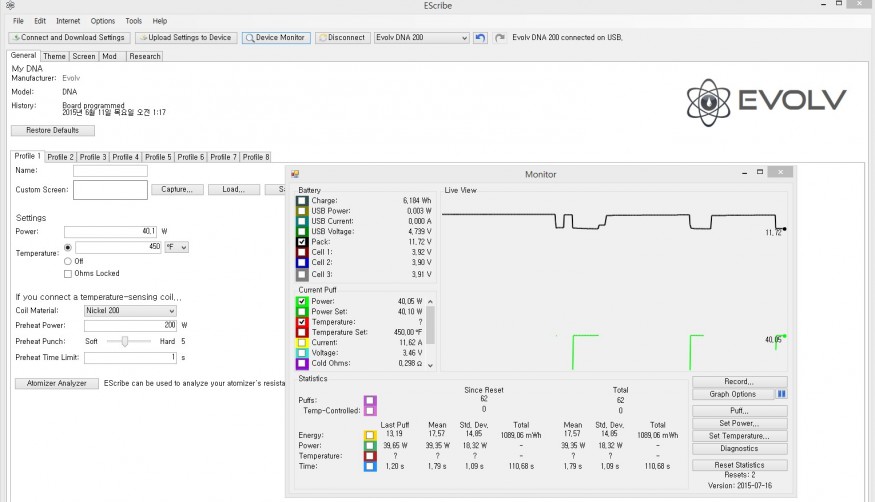

하단 사진의 프로그램은 이볼브사에서 제공하는 펌웨어 업데이트 및 기기관리 관련 프로그램입니다.



현재 포럼을 통해 버그가 계속 수정되어 2주에 한번정도 펌웨어 업데이트를 하고 있네요



현재 제 DNA200의 상태 모니터링에 보면  3cell 총 11.72V 직렬연결과 파이어시 온도 및 기기 상태를 알 수 있습니다.(이프로그램이 참 유용합니다. 처음 기기 오류도 이 프로그램에서 확인했습니다 )



또한 충전관련 모니터링도 가능합니다.

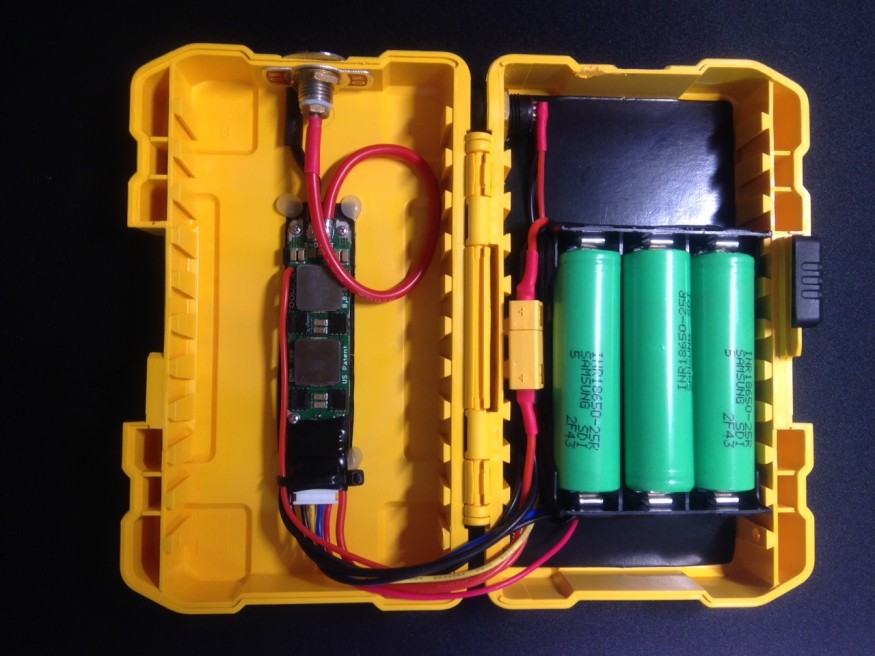

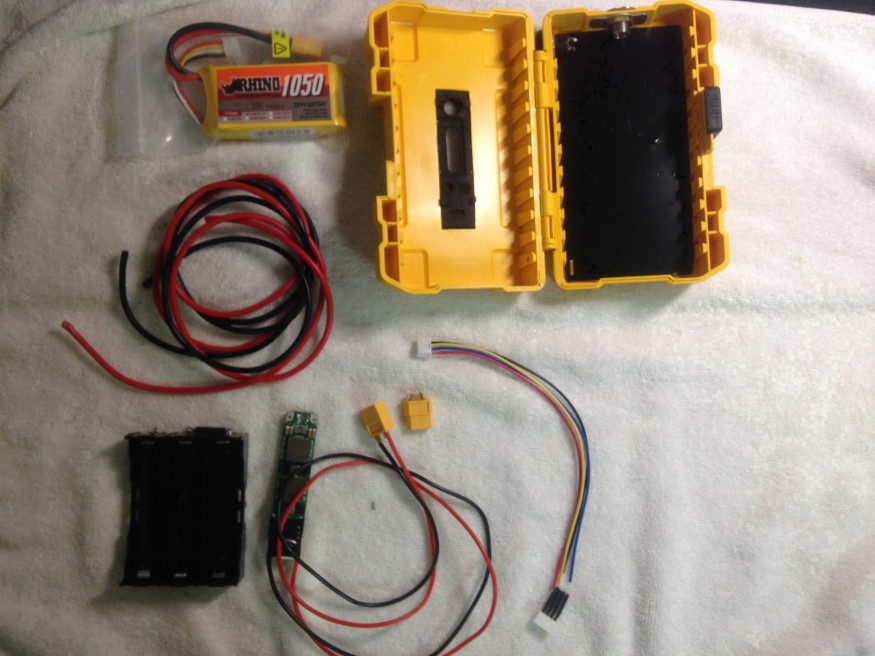

다음으로 조립 전 후 내부사진입니다. 처음에는 리포배터리도 준비했었지만,, 역시 18650으로 진행했습니다.








기본적으로 기존의 가변은 크게 총 3종류의 선재가 인스톨됩니다.



접점부 + -

배터리 + -

스위치 + -



하지만 이번DNA200은 여기에 추가로 Cell balancer가 추가됩니다. 기존 Yihi 칩의 9볼트 밸런싱보드와 동일한 기능인 것 같은데 yihi 칩셋은 선택이었으나

DNA200은 필수입니다.(처음에 저거 없이 했다가 작동하지 않아서 고생했습니다 ㅠ.ㅠ)

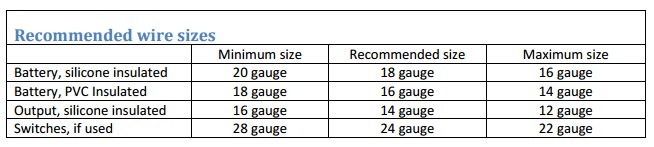

우선 선재 가이드 표입니다.




역시 200와트를 버티려면 접점부는 두꺼워야 하는 것 같습니다. 저는 귀가 얇기 때문에 추천 사이즈로 진행합니다. (라고 쓰고 전기적 지식이 없어 하라는 대로 합니다)

역기서 한가지 주의하실점은 접점부의 경우 추천 사이즈는 14게이지인데 엄청 두껍습니다. 저의경우 배리튜브사의 접점을 좋아하는데 배리튜브의 경우 하단로 선이 들어가야하는데 18게이지 이상은 들어가지 않습니다. 사용하려면 확공까지 해야하는 상황이다 보니 팻대디 계열의 커넥터를 추천드립니다.



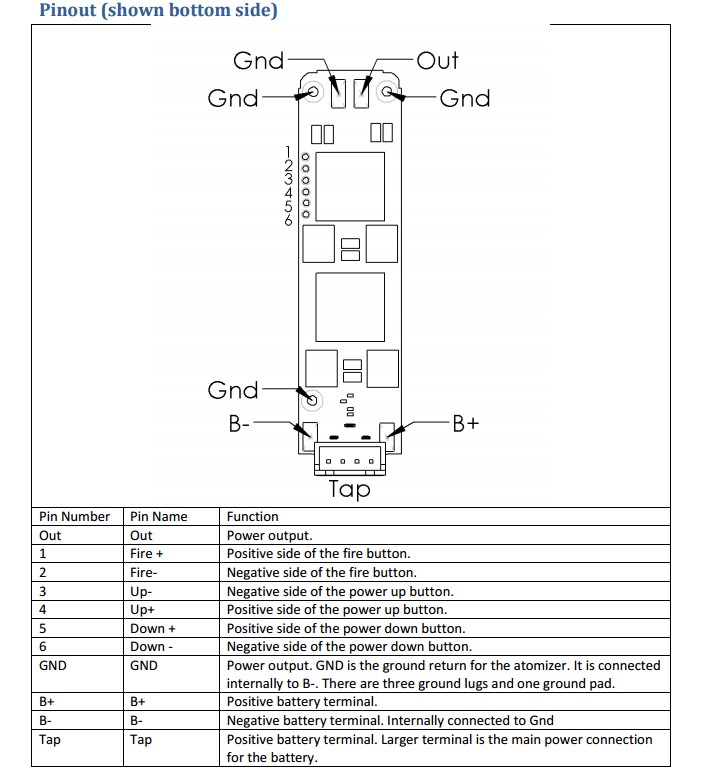

다음으로 칩 인스톨 부분 입니다.







아까 말씀드린 Cell balancer를 마지막에 TAP이라고 된 부분에 끼우는건데 리포배터리는 기본적으로 달려 있으나 저같이 18650으로 진행하시려면



저 부분은 추가로 만들어 주어야 합니다.

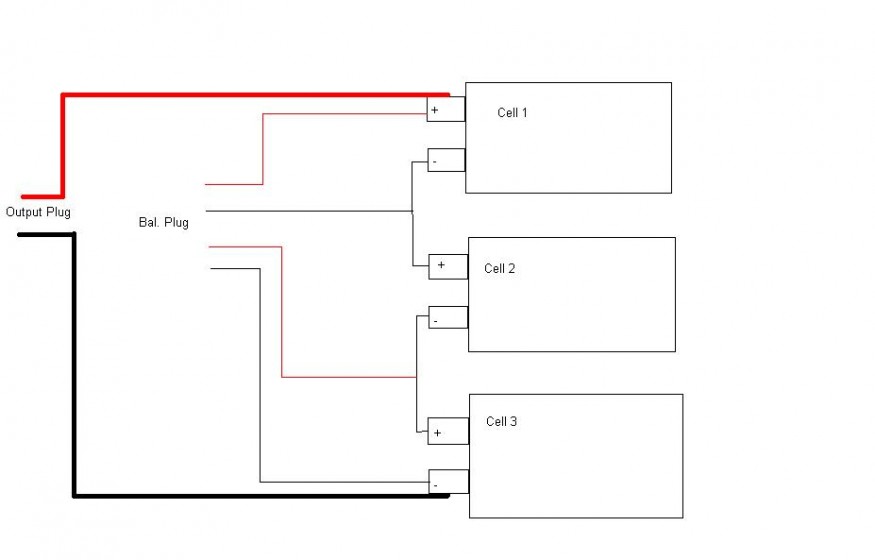

해당 회로도는 다음과 같으니 참고하세요



feca3d1ab2ac4e538eb9a2b83ddacd7c_1437578378_5496.jpg마지막으로 제가 구매한 내역과 좌표 드립니다.



1. DNA200 칩셋

( 미국 / www.vapedojo.com /  Evolv리샐러로 문제생기면 피드백이 좋습니다)



2. 스위치

( 국내 / www.ds-parts.co.kr / 스위치류 할인을 많이 합니다. 이번에는 노란색 귀여운 버튼으로 파이어 스위치 추가했습니다)



3. 배터리홀더

( 국내 / http://storefarm.naver.com/world09/products/265066168  / 협력몰인 월드공구입니다. ㅎㅎ  기존에는 keystone 사의 배터리 홀더를 이용했으나 별반 차이를 못느끼겠습니다. 배터리 홀더가 몇백원 안하는데 꼼꼼하게 보내주십니다.. 그래서 저도 한번살 때 여러개를 사서.. 많이 남았네요 ㅠ.ㅠ)



4. 선재

( 국내 / ​​http://auction.kr/iA6RLkI / 실리콘선재의 경우 R/C관련 제품 사이트등에 많이 팔지만.. 가격이 이쪽이 훨씬 저렴하고 길이도 깁니다.. 선택은..)

5. ​리포배터리

( 적용가능한 모델 확인하시어 국내몰에서 구매하시면 됩니다, 제 이전글에 적용가능 모델표 있습니다.)

6. 18650 3cell 관련 추가 커넥터

-​ UP-XT60-1 XT60 커넥터(선택사항, 이후 리포베터리로 교체시 이용가능)

- Turnigy JST-XH 3S Wire Extension 20cm - 3셀용 연장선(필수)

(국내 / http://prohobby.co.kr / 검색하셔도 다른 여러 싸이트 나옵니다)





횡설수설 적어봤는데.. 뭐라고 썼는지도 모르겠네요 ㅎㅎ



도움이 되실지 모르겠습니다 ㅜ.ㅜ



마지막으로 10개월차의 전담입니다.



빨간색 큰놈은 자작 sxmini 직렬 120w 바텀비트 입니다. (다음번에 시간되면 팻대디 바텀피드킷 리뷰  올리겠습니다)



긴 글 읽어주셔서 감사합니다.














* 참고하실 곳은 이볼브 DNA200 얼리어답터 포럼입니다.

    http://evolvapor.forumchitchat.com/
