박서 (boxer) DIY 킷 조립 시 몇가지 팁
페이지 정보
작성일15-08-15 13:15 1,957읽음본문
안녕하세요
일전에 Boxer 병렬로 조립 완료글 올렸었는데, 생각난 김에 몇가지 팁 알려드리겠습니다.
1. 배터리 커넥터 뒷부분 전선 연결 부분은 최대한 적게 펼 것. 그리고 배터리 커넥터는 최대한 밀어넣을 것
많이 펴면 커넥터를 본체에 연결할 때 고생합니다.
커넥터는 들어갈 수 있는 곳 까지 넣어야 되고, 덜 들어가면 뚜껑 안 닫힙니다.

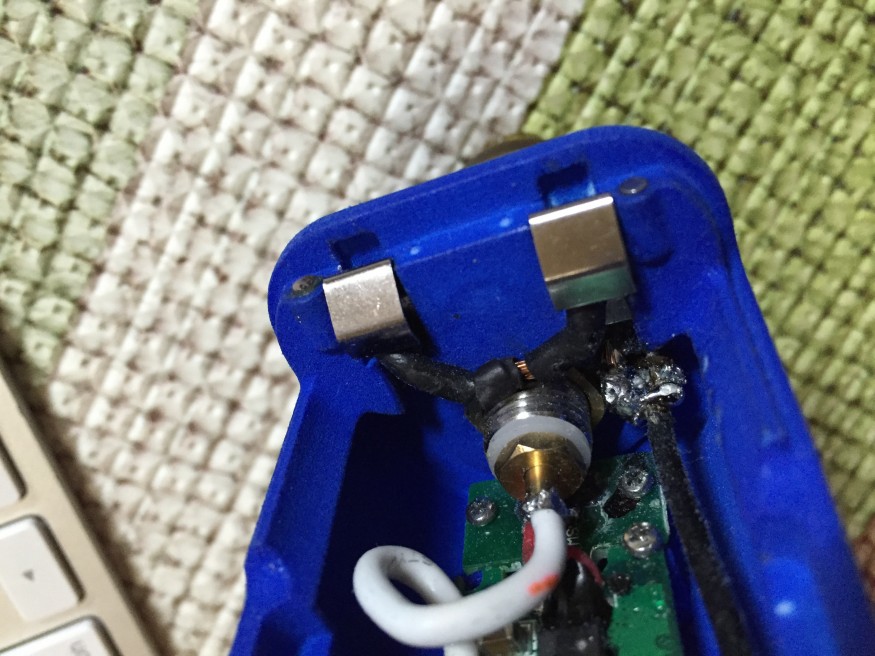

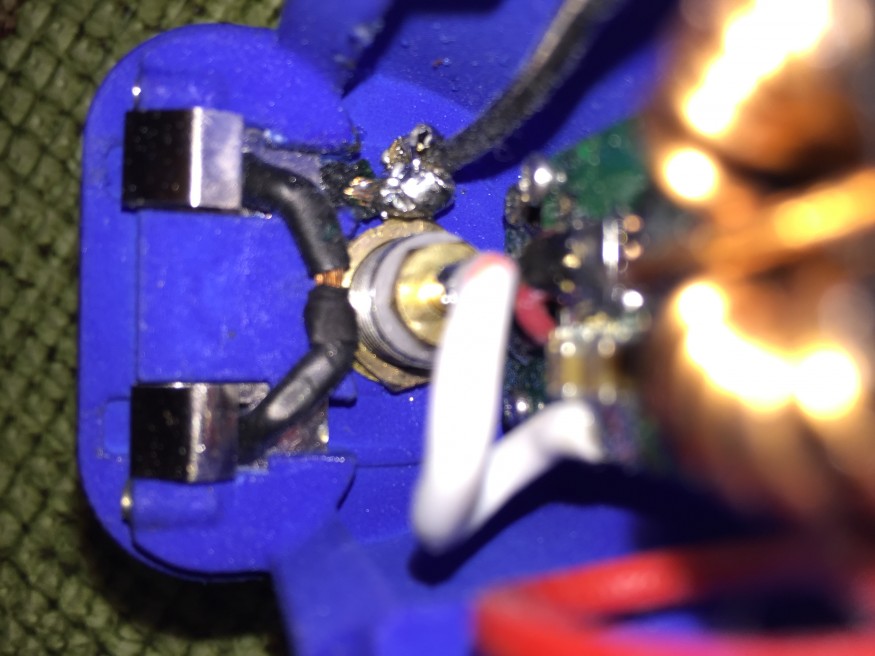

2. 무화기 그라운드 고리와 칩셋 그라운드랑 붙일 때
칩셋 그라운드 선(검정) 가장 끄트머리 쯤에 닿도록 연결합니다. 그라운드 고리 구멍 넘어가버리면 고리가 510 커넥터에 고정될 때 넘어간 전선때문에 윗쪽이 뜰 수 있음
3. 510커넥터는 조립 후 필히 에폭시나 본드 등으로 굳힐 것
커넥터 아래의 육각너트는 최대로 조여도 한계가 있고, 무화기 체결 시 무화기랑 같이 빙글빙글 돌아가버리면 이제껏 했던 땜질이 떨어질 가능성이 있음
4. 조립 후 케이스 자석 끼울 땐 극성 확인하기
전 생각없이 처음 끼웠다가, 극을 잘못 끼워 커버를 밀어내더라고요
5. 내부 선은 직렬에 맞게 제공되어 져 있음
내부 제공 선 (두가닥) 만으로도 전 병렬연결 했습니다만, 극을 반대로 붙여야되고 케이스 고정 후에 (-)극 땜질을 했습니다...
그리고 정신건강 및 작업 난이도 고려하여 왠만하면 직렬을 추천합니다.
추천 1
댓글 9건
쿠씨님의 댓글
|
|
ㅎㅎ간단히 적어주셨네요 ㅎㅎ 저것들만 확인잘하면 무리없이 작동하지요 ㅎㅎ 특히!!에폭시는 필수인듯 ㅎㅎ |
MIRv님의 댓글
|
|
@쿠씨장장 3일간의 리비전을 통해 이젠 0.05옴대 저항도 균일하게 나오고 꺼지는 문제도 없네요 ㅋ |
유남생님의 댓글
|
|
3번이 바로 클라우퍼 미니의 고질적인 문제였죠. |
MIRv님의 댓글
|
|
@유남생음 그렇군요 클라우퍼미니도 쓰고 있는데 그넘은 1옴대 전용이라 ㅋㅋ |
난남자다님의 댓글
|
|
100와트 이상 사용시가 궁금하네요...
그리고 510 커넥터 + 극 납땜시 수축고무를 어찌 해야 하는지좀....전 수축고무가 납땜시 수축 되버려서...;;; |
쿠씨님의 댓글
|
|
@난남자다납땜전 수축튜브를 전선에 짤라서 넣고 밑으로 끝까지 내려놓고 납땜하고 올려서 인두기로 몇번 긁어주면 수축되욥 ㅎㅎ |
난남자다님의 댓글
|
|
@쿠씨ㅠ ㅠ
이미 실패를 해서 ㅠ ㅠ 끝까지밀었는데도 약간 수축이 되어버렸더라구요 |
MIRv님의 댓글
|
|
@난남자다저도 그래서 걍 수축튜브 안썼습니다 ㅋㅋ |
난남자다님의 댓글
|
|
@MIRvㅋㅋㄱㅋㅋㅋㅋㅋ
역시 그 부분에 동감 하시는 분이 있을거라 예상했습니다 ㅋㅋㅋㅋㅋ |
