안녕하세요, 체이프입니다.
전에 트러블슈팅이라는 다소 거창한? 제목으로 글을 쓴적이 있었는데
오늘은 누수에 관해서만 써보려고 합니다.
발단은 티케이님께서 방금 질게에 올리신 글인데요...
일단 제가 생각하고있는 카4 누수의 원인이랄까? 하는것부터 좀 짚고 넘어가겠습니다.

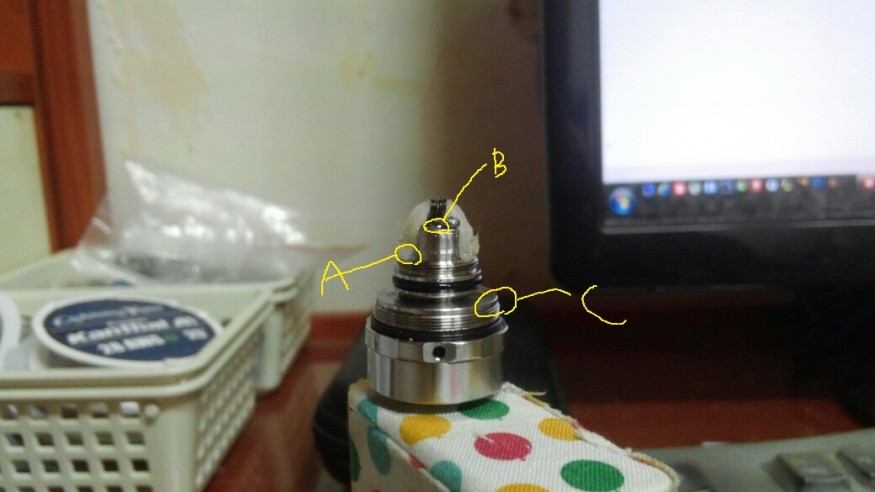

물따로 세팅 사진입니다.
솜이 없다고 생각하고 A와 그 반대편을 보면
1) 액상유입홀이 각 2개씩, 총 4개가 뚫려있습니다.
리빌드하실때, 솜으로 살포시 덮어주세요.

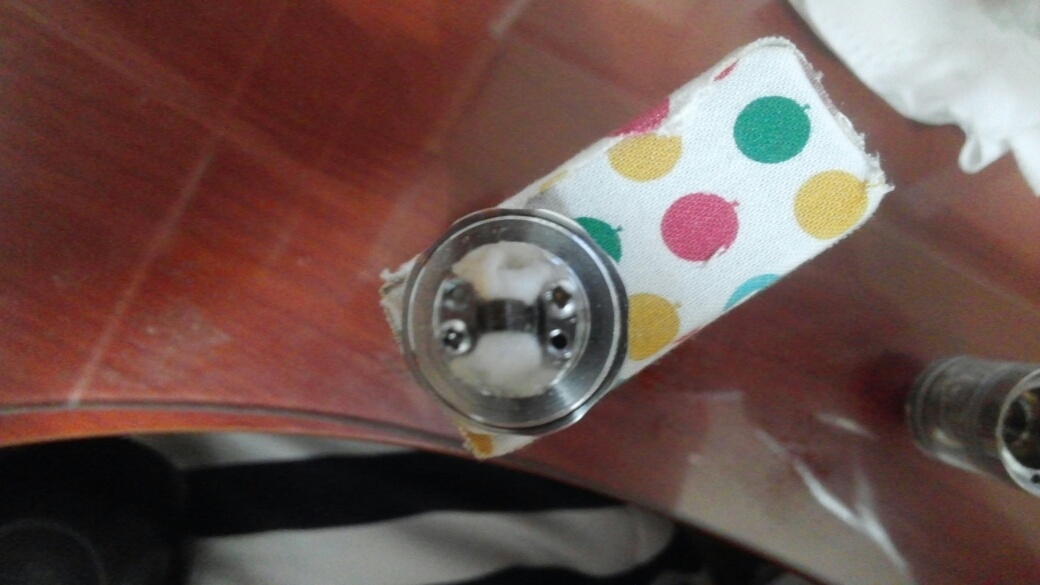

요렇게...
보통 솜을 쓰시면, 지금 요 사진의 각도로 놓고 봤을때 S자 모양으로 솜을 놓고 빌드하실텐데
저는 물따로를 쓰므로 그냥 살포시 덮어줬습니다.
다시 저 윗사진(동그라미있는)으로 가보면요.
B는, 센터 공기유입홀?;;입니다. 명칭을 잘 몰라서...
코일 바로 아래있는 그 구멍 맞아요.
2) 만약에 회원분께서 겪으시는 누수가

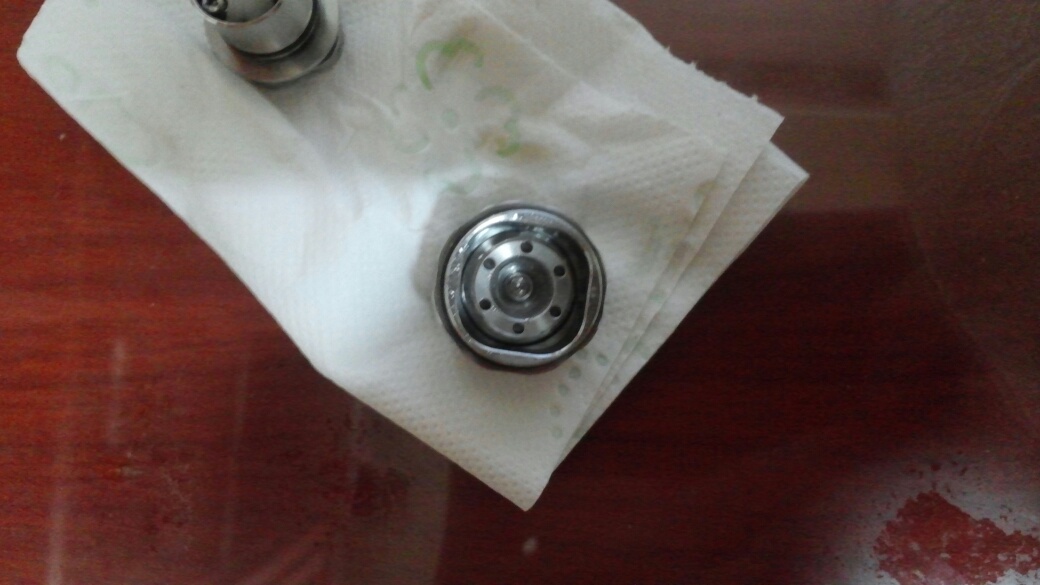

요 사진의 저 가운데부분, 그러니까 센터핀 윗부분...
부품도에선 아마 1번+10번+11번일건데... 저자리에 액상이 고여있다!
그래서, 흡입을 할 때마다 후루룩 하고 액상이 고여있는 느낌이 난다!
그러면, 그 누수의 원인은 100% 저 ~ 위의 B, 그러니까 센터 공기유입홀;;때문입니다.
찬찬히 뜯어보면 아시겠지만 1+10+11번 양옆이 막혀있는 구조라 액상이 들어올데가 없습니다.
위밖엔...ㅠㅠ
해결책은 좀 있다가 몰아서 적겠습니다. 일단 원인만 ㅎ.ㅎ
그럼 마지막으로 C죠?
3) 어떤 클론을 쓰시든, 뭐가 어떻게 됐든간에
카이푼4의 저 C부분은
절 대 유격없이 꼭 맞붙어야 합니다.
(아 액상넣을땐 떨어지는게 맞음;;)
액상유입이 되는 상태에서
조금이라도 열려있으면 액상이 타고들어와서 미 친 듯 이 샙니다.
누수가 났다! 하면 16번오링을 찾으시는분들이 계신데
저부분에 유격이 발생한경우라면 16번 오링을 교체하는게 맞습니다.
아니, 단도직입적으로 말씀드리자면
16번 오링을 교체하든 뭘 하든간에
유격만 없애주면 됩니다.
요 세개만 알고계시면 일단
카이푼4라는 무화기에서 누수가 날곳을 다 알고계신겁니다.
원인을 알면 대처가 쉬워지...겠죠?
사실 A와 B는 크게 보면 동일합니다.
어떻게 됐든간에 B로 액상이 들어가지 않게만 하면 되거든요.
근데...
'저는 체이프님이 말한 A,B 다 지키고 C 유격도 없는데 누수가 나요 ㅠㅠㅠ'
요런분들이 계실 수 있습니다.
지금 말씀드리려는 부분은 가설입니다만...
카이푼의 액상유입이 어떻게 이뤄지는지에 대해서 좀 생각해볼 필요가 있습니다.
가정이라고 말씀드린 이유는, 속을 볼수가 없어서 ㅠㅠㅠ
전에 그 마이크로캡인가? 그거 속까지 다 보이는거 있던데 사용중이신분 가설 검증좀 부탁드립니다.

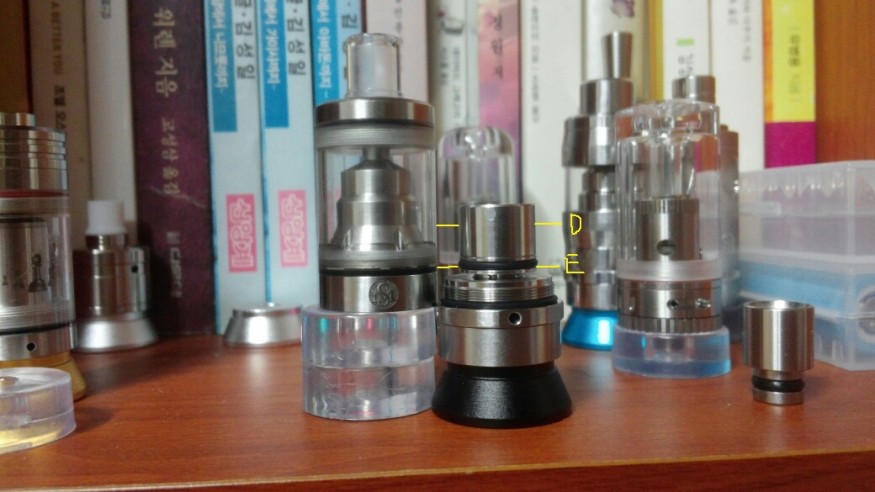

액상이 채워진 경통을 체결했다고 가정했을때
E선까지 액상이 고입니다.
근데 막상 베이핑을 하다가 하단부를 빼보면
액상이 D선까지 묻어있는걸로 봐서는
D선까지 액상이 차는게 아닌가...하는 생각이 듭니다.
요게 검증이 안된부분...ㅠㅠ
그리고 E선 밑에 보면 작은 틈이 있죠? 오링밑에.
거기 고인 액상들이 아까 저~위에 있던 A홀이랑 연결돼서
A홀을 덮고있는 솜들과 만나 적셔주는겁니다.
어디서 봤었는데 하수구를 막고있는 목장갑과 같다고...
비유 참 잘해놓으셨다는 생각이 들었음.
어쨌든!
딱 요 상태로 쥬스채널 링을 돌린다고 가정해볼게요.
물론 지금은 액상유입상태니깐 액상 주입을 위해서 시계방향으로 돌리겠죠?
(드립팁이 하늘을 본 상태라고 가정해서 시계방향)
그럼, 액상이 아래로 흐르겠죠?
뒤집어서 돌려주셔야됩니다.
그러고 액상 넣고...
탑캡을 잠그고...
액상유입을 위해 쥬스채널 링을 돌리...는데..
여기서 쥬스채널 링을 돌릴때도 마찬가지로, 뒤집은 상태로(드립팁이 땅을 보는 상태) 돌려주세요.
이유는 위와 동일합니다.
요약을 좀 해보면
1) 솜으로 액상유입홀을 살포시 덮어주자
2) 센터 공기유입홀에 액상이 들어가지 않도록 하자
3) 액상이 유입되도록 했을때 C부분이 딱 붙어야됨
4) 쥬스채널링을 돌릴땐 항상 드립팁이 땅을 봐야한다
요정도...
...
아니 어떻게된게 매번 팁게에 글 쓸때마다 뭔가 마무리가 안되네요...
여튼 누수 꼭 잡으셔서 카이푼 즐겁게 쓰세요 ㅠㅠ
댓글 18건
Whoareyou님의 댓글
|
|
16번 빼고 쓰다가 4번과 같은 실수를해서 좀전에 폭풍누수 생겼어요 ㅠ,.ㅜ
1주일 잘쓰고 있었는데..... 무엇이든 부품은 빼지말자 !!!! |
체이프님의 댓글
|
|
@Whoareyouㅠㅠ 화이팅임다.. |
티케이님의 댓글
|
|
앗. 감사드립니다. 퇴근후 정독하겠습니다!! |
체이프님의 댓글
|
|
@티케이앗 감사합니당 ㅎ.ㅎ |
티케이님의 댓글
|
|
@체이프정독하고 다시 리빌드들어갔습니다. 감사합니다- |
육식푸우님의 댓글
|
|
전 다른 것보다.. 탑캡의 출처가 궁금합니다! |
체이프님의 댓글
|
|
@육식푸우탑캡은 기본탑캡이고 스팀튜너 드립팁 체결한거에요.
www.steamtuners.gr 가보시면 되는뎅 배송은 빠른데 배송비가 8유로인가 그랬던거같음... k41 drip tip인데, 최근에 스텐말고 다른것도 나왔는데 그건 좀 싸더라구요. 아참 그리고 혹시나 해서 말씀드리는데... 저 드립팁이 제가 갖고있는 아이보고 316 탑캡에는 매끄럽게 체결이 안됩니다. (예전에 베이핑스타에서 샀던 아이보고 316) 핫시그클론이랑 원본에는 매끄럽게 잘 체결됩니당. |
육식푸우님의 댓글
|
|
@체이프친절한 답변 감사합니다! |
사랑해감사해님의 댓글
|
|
체이프님의 댓글
|
|
@사랑해감사해옙 감사합니다! |
아지야님의 댓글
|
|
카4 첫 사용전에 체이프님 트러블슈팅편 동영상을 보고 해서 그런지 매우 무난하게 잘 쓰고 있습니다^^ 깨알같은 좋은 팁들 감사합니다 |
체이프님의 댓글
|
|
@아지야앗 감사합니다 ㅠㅠ 양품을 구하셔서 그런게 아닐까...싶습니다 ㅎ.ㅎ 댓글 감사합니다! |
던험님의 댓글
|
|
와우 고생하셨네요
정성스럽게 잘 정리하셨네요 잘 보고갑니다^^ |
체이프님의 댓글
|
|
@던험댓글 감사합니다! |
고모령님의 댓글
|
|
뒤에 크라우드는 우정출연인가요 ㅎㅎ |
솔개님의 댓글
|
|
@고모령저기가 우정의 무대임?.. |
라쿠나님의 댓글
|
|
시간과 정성이 들어간 리뷰 감사합니다. 많이 도움이 됐네요. |
커트님의 댓글
|
|
감사합니다. 자꾸 밑으로 액상이 차서 꾸루룩 소리가 났었는데, 코일 부분 솜양 좀 많게해서 꾹 눌러줬더니 지금은 안차는 거 같네요. 혹시 또 문제 생기면 질문좀 드리겠습니다. |
