sxk 플라스크 전압 측정 간단 리뷰(베이핑시 추가)
페이지 정보
작성일15-07-04 22:01 2,530읽음본문
sxk 플라스크의 전압을 오실로스코프로 측정하였습니다.
출력 = 40w , 온도 = 400F , 퓨리티 = 68 로 설정 , 코일 = 액상에 듬뿍 젖은 코일
측정 결과 DNA40 과 SX350J 와는 전혀 다른 메카니즘을 가지고 작동 하였습니다.
작동 메카니즘은 크게 3부분으로 나누어 집니다.
1. 온도 상승 메카니즘
설정온도로 전압을 높혀 체크 하는 구간으로 60% 구간까지는 빠르게 상승하다 90% 구간까지는 짧은 주기로 전압을 올리며
90% 구간 이후부터는 긴 주기로 전압을 올려서 설정 온도로 진입하는 모습을 보입니다.
2. 템프락 온도조절 메카니즘
설정 온도까지 올라간 이후 템프락과 함께 전압을 떨어뜨리며 계속 설정온도를 유지하는 모습을 보입니다.
3. 전압 변동 출력 메카니즘
일반적 기기들이 해당 전압을 계속 밀어주는 방식이 아닌 200mV 의 전압차로 계속 출력하는 모습을 보입니다.
이러한 메카니즘에 의해 상당히 설정 온도를 잘 유지 하고 쿨베이핑 없이 잘 밀어주 주는듯 합니다.
그래프상 DNA 40 보다 훌륭하고 SX350J 에 뒤지지 않는 성능을 보여주는 기기임에는 틀림 없는거 같습니다.

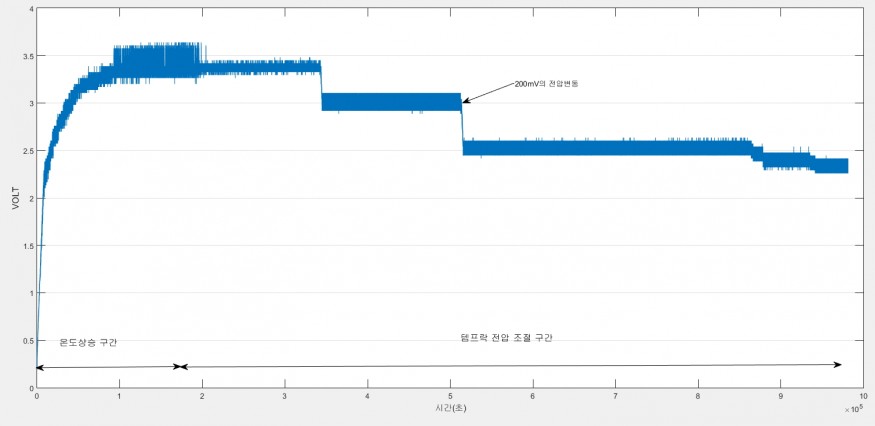

온도측정 그래프 참조
http://evape.kr/bbs/board.php?bo_table=tip&wr_id=8087&page=2
사진은 클릭하시면 크게 보실수 있습니다.

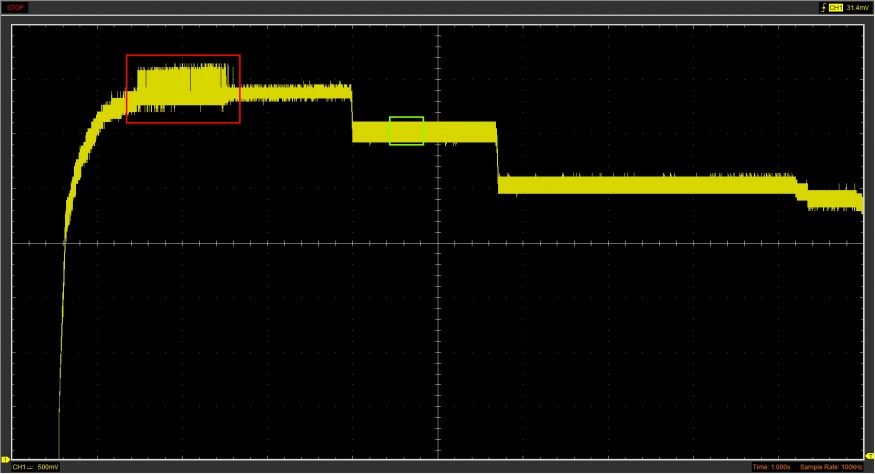

전체 전압 측정 그래프 입니다.
부분 확대 그래프 입니다.
온도 상승 90% 구간에서부터 주기가 긴 펄스 형태를 보여줍니다.

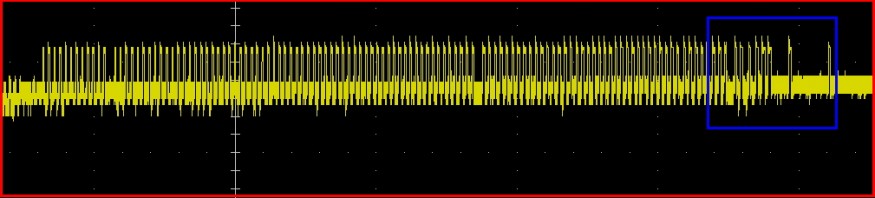

확대된 실제 펄스 모습입니다.

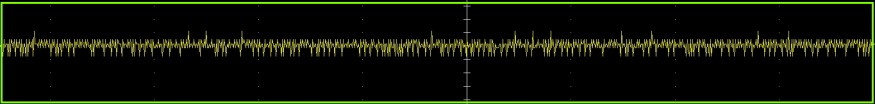

200mV 의 변동 접압으로 출력하는 모습니다.

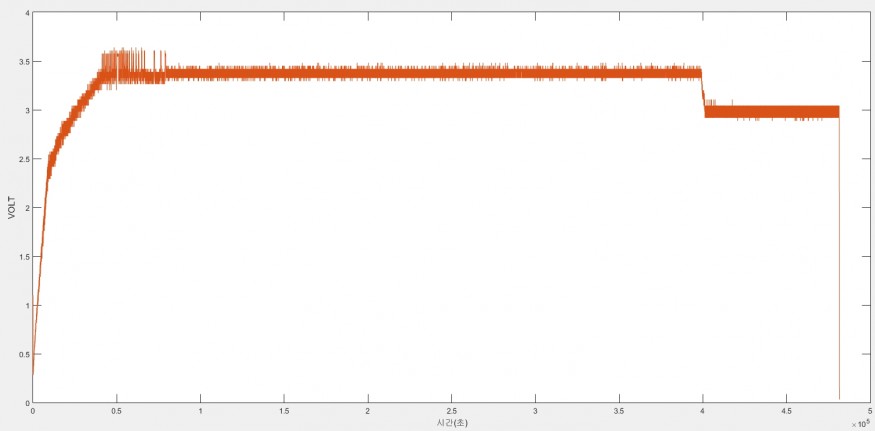

40w 베이핑시 전압 그래프 입니다

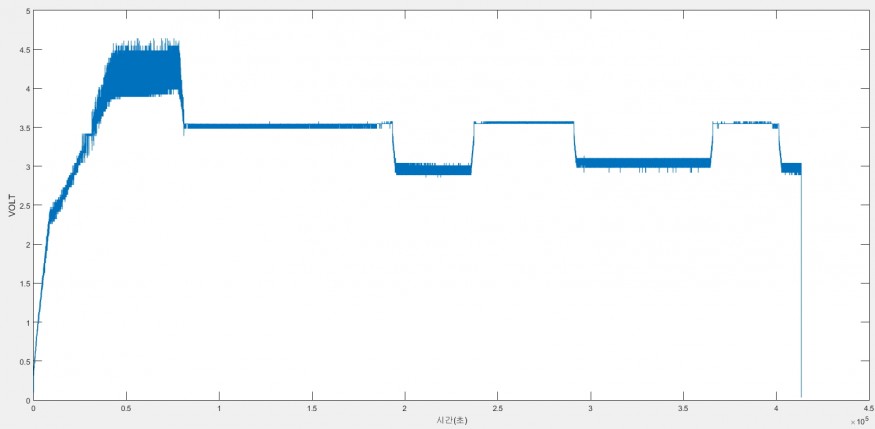

60w 베이핑 그래프 입니다.
특이한 점은 전압변동폭이 100mV 이하로 줄었습니다. 아무래도 더 많은 전압을 인가 하려고 변동폭을 줄인것 같습니다.
지나가던일인님의 설명대로 높은 전압으로 인해 리플전압이 줄었습니다.

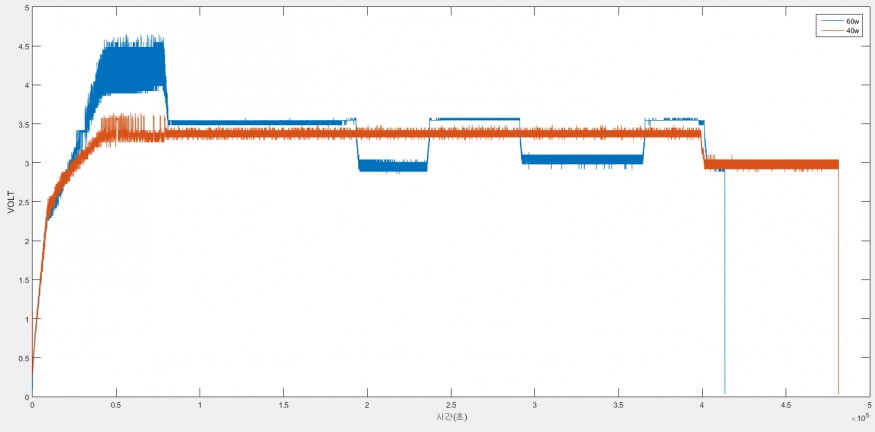

합성 비교 그래프 입니다.
