SX MINI 클론을 리뷰[수리]
본문
안녕하세요...
이글을 리뷰게시판에 작성할까, 자유게시판에 작성 할까...고민하다가 여기에 작성 합니다.
불과 몇일전... 트게에서 천상의풍경님의 "SX MINI S 클론 고장품 부품용"을 구매 하였습니다.
별로 궁금하지 않으실 분들이 많으실 것 알지만,
그것의 수리후 혼자 확인하고자 했던 내용의 결과를 남겨 봅니다..

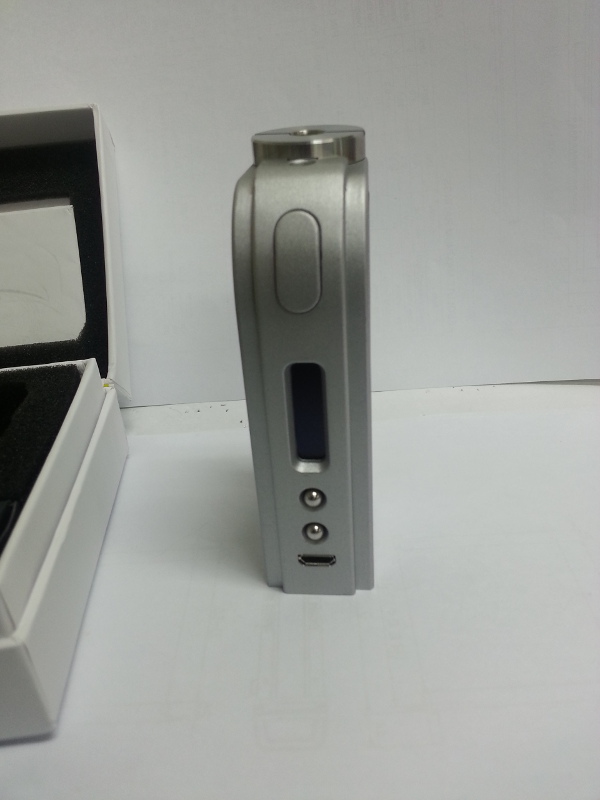

박스 사진...두근...>.<

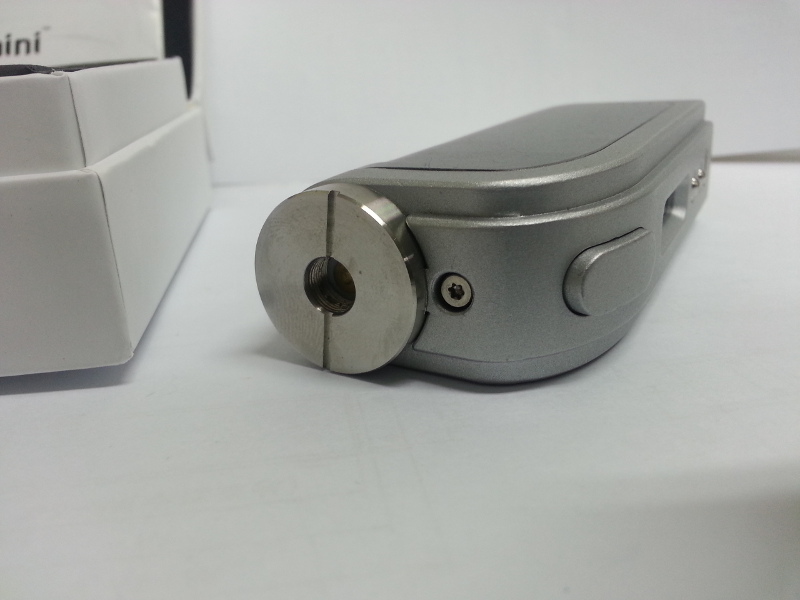

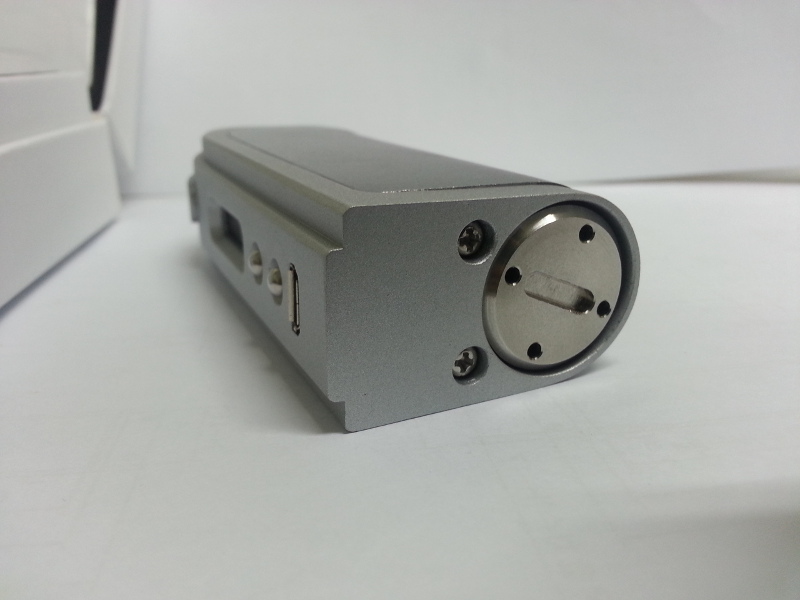

아래쪽 나사가 없다고 하셔서, 수리 후 +자 볼트로 고정 하였습니다.ㅎㅎ;;

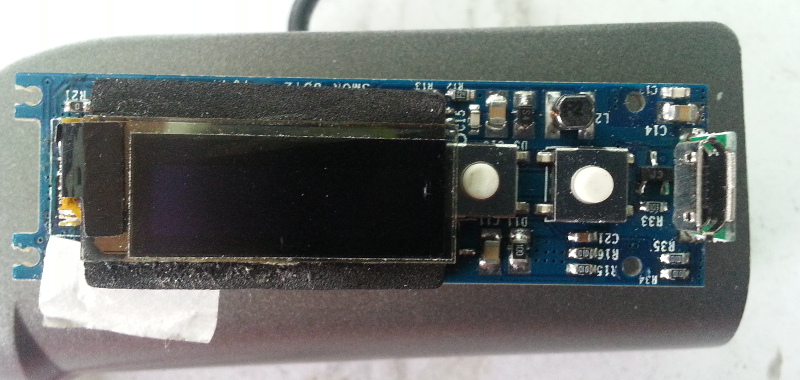

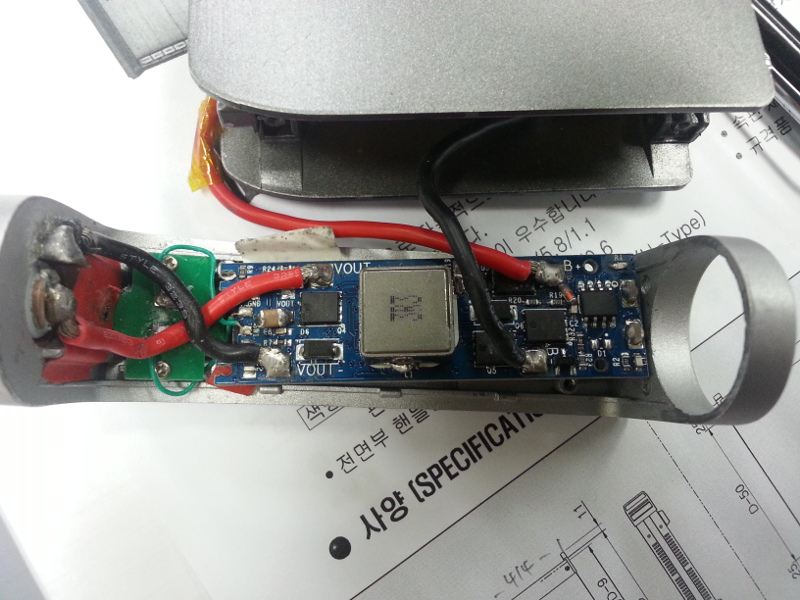

액정의 필름이 끊어졌다 하셨기에...일단 분해..
Display의 FFC가...
다행히..완전히 망가진것 같지는 않아서 휘휘~ 연결하고

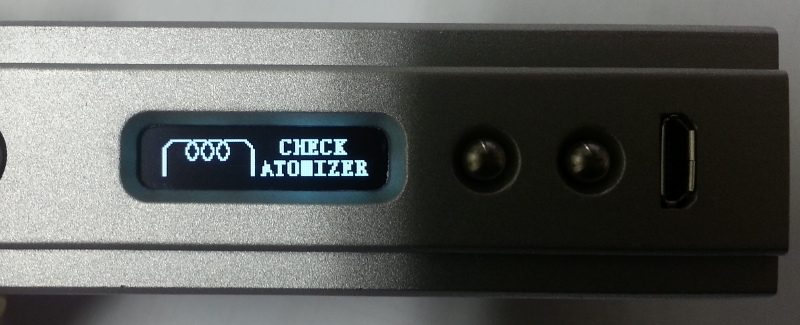

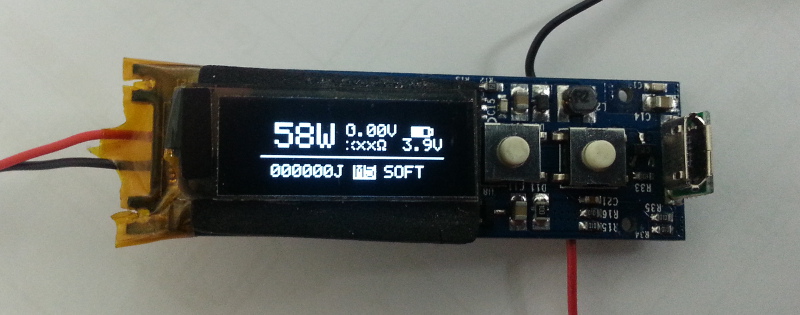

간이 시험을 ...
오옷...영롱한 OLED 불빛...+_+
아...액정 맞추는 시간이 OLED FFC 연결하는 시간보다 더 오래걸린건 비밀....ㅜ_ㅜ
대충 휘휘...다 조립하고,
배터리는 IMREN 2600mAh를 장착 하였습니다..
(사진을 안찍어 놨네요...)

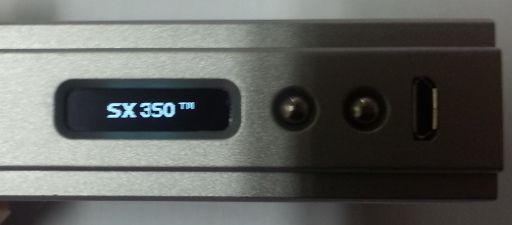

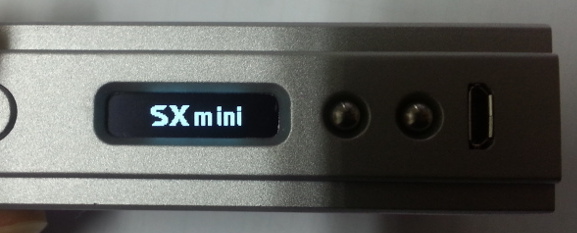

파이어 버튼 3번 누르면(클론이라 그런것인지..-_-a)
아래의 사진처럼 전원이 켜집니다....

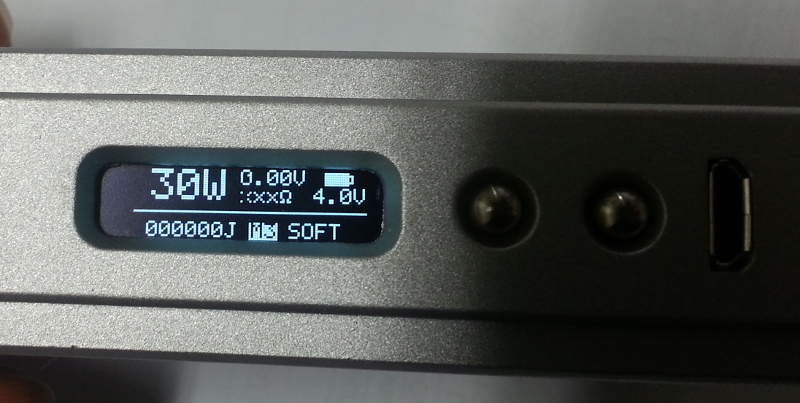

카토를 연결 한하고 꾸욱~
느낀점...
1. 정말 Clone이구나....
다만, 마감은 괜찮은 편이고, 파이어 버튼감도 괜찮음..
2. 메모리 기능이 있어 무화기 변경시 편하다.

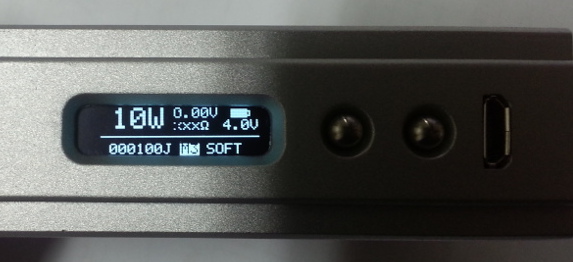

3. Soft, Stadard, Power Mode 기능이 있는것 처럼 보인다.
(진짜 350 계열, 혹은 350J를 봐야 알겠지만, 표시만 되고 기능은 없는것으로 보임.)
문제점...(Clone ver.에 따라 다를 수 있음)

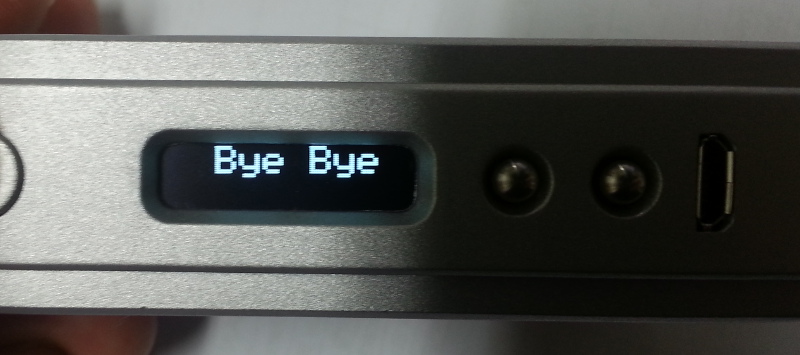

1. 파이어버튼 3연타로 ON/OFF ...
2. 파이어시 고주파.
3. Rotary display 없음.
4. W변경 말고는 기능 없음.
key lock도 안됨...
# IPV mini2와 SX mini Clone의 점화시 전압 비교.
사용하는 기기는 IPV mini2 입니다.
점화시 각 기기에서 공급하는 전압을 확인 해 봤습니다..
(정말 심심한데다가 궁금해서는 절대!! 아닙니다..)
두 기기는 10W로 셋팅.
서브탱크 미니에 0.8 ohm 칸탈 리빌드 하고, 스코프 연결.
점화....
결과...

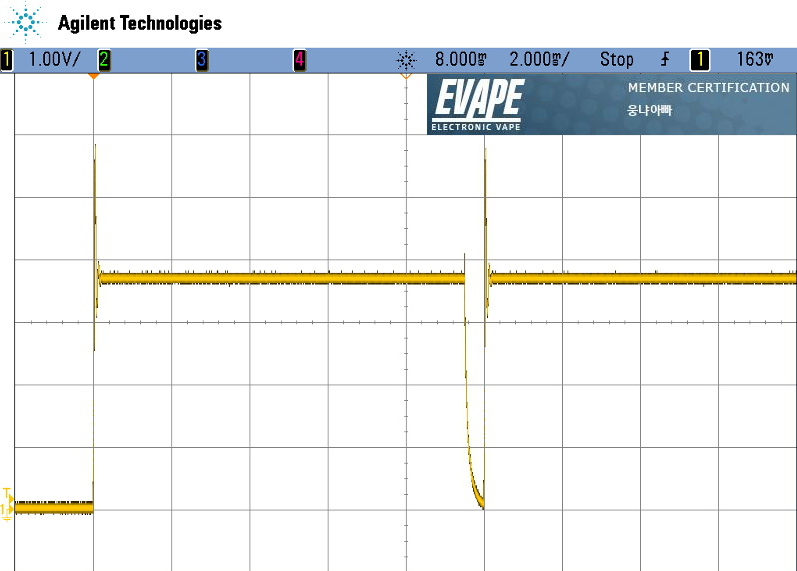

ㅁ. IPV Mini2
...감압따위는 사치니깐...-_-;;;

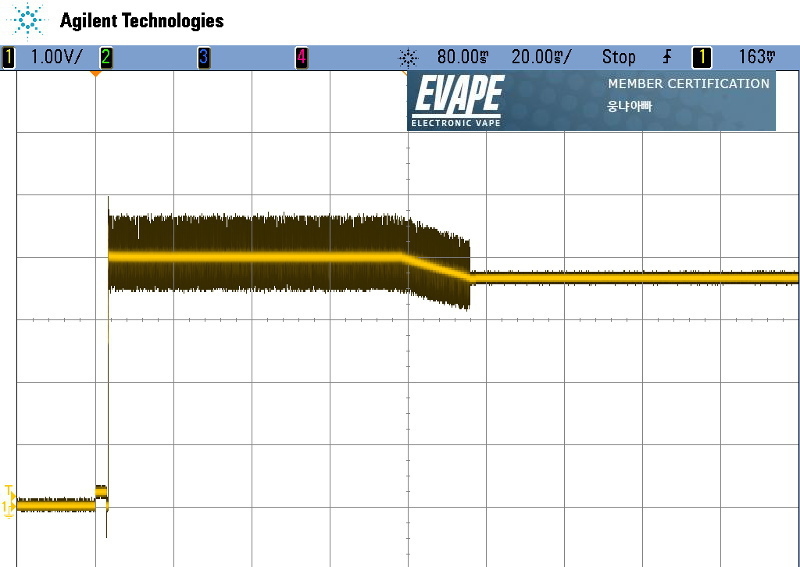

ㅁ. SX mini Clone
...응..?
흥미로운 파형이 나오네요..
조금 확대해 보면...
같은 10W인데, 칩셋이 달라서 그런것인지
아니면 다른 이유인지 찾아봐야 겠습니다....
뭐, 여기까지 쓰고 나니 유익한 리뷰는 아닌듯 하네요...ㅠ_ㅠ
여기까지 읽어 주셔서 감사합니다...^^)b
댓글 11건
Ganet님의 댓글
|
|
오.. 리뷰감사합니다 |
웅냐아빠님의 댓글
|
|
@Ganet감사합니다..^^ |
블랙실베님의 댓글
|
|
멋지십니다~ 굿~! 근데 액정 연결하는 필름 끊어진걸 새로 교체하신건가요? |
웅냐아빠님의 댓글
|
|
@블랙실베새로 교체 하려다가, 끊어진 부분에 선 잘 따서 이었습니다. |
블랙실베님의 댓글
|
|
@웅냐아빠끊어진걸 새로 교체할수도있나요? |
웅냐아빠님의 댓글
|
|
@블랙실베음...제가 댓글에 새로 교체라고,,,ㅜ_ㅜ;;
보통 액정에 붙은(일체형) 필름은 끊어진 부분이 액정에 가까울 수록 사망에 근접합니다... 일반 선을 납땜하기도 힘듭니다..그리하여, 동일하거나 비슷한 케이블이 있으면 이어붙이기 하여 PCB에 접점 하기 쉽게 만듭니다. |
웅냐아빠님의 댓글
|
|
@블랙실베위에서 한 작업은 다행히 끊어진 부분이 pcb쪽에 가깝고,
선을 납땜하기 쉬웟던 부분이라 많이 어렵지 않게 수리하였습니다. |
블랙실베님의 댓글
|
|
@웅냐아빠아..그렇군요.. 칩을 몇개 산거중에 관리소홀로 액정이랑 필름이 분리되버린게 있어서...혹시 그런것도 살릴수있는지..궁금하네요..팁이 있다면..좀 알려주세요~ |
웅냐아빠님의 댓글
|
|
@블랙실베아..분리된 부분이 일단 확인 되어야 뭐라고 말씀 드릴 수 있을 것 같습니다..^^;; |
웅냐아빠님의 댓글
|
|
 @블랙실베댓글내용 확인 |
웅냐아빠님의 댓글
|
|
망가진 yihi, dna 칩셋 구합니다~ ^^;;
라고, 트게에 올려봐야 겠습니다..-_-;; |
