첫 가변기인 IPV 2S가 어느날부터 나사가 헛돌기 시작했습니다.

여기서도 찾아보니 직접 커넥터 제작해서 교체하신 후기가 있던데 지역이 해외인지라 부탁드릴 수도 없고

애착도 가는 가변기기에 직접 수리해보기로 했습니다.

아무리 10미리 센터핀을 찾아도 구할 수가 없었는데 한 곳에서 발견했네요.(사진 상에는 없지만 품목에는 있습니다)

구매처는 http://www.varitube.com/VT-510-V1-Connector--Self-adjusting-Center-Pin-_p_141.html

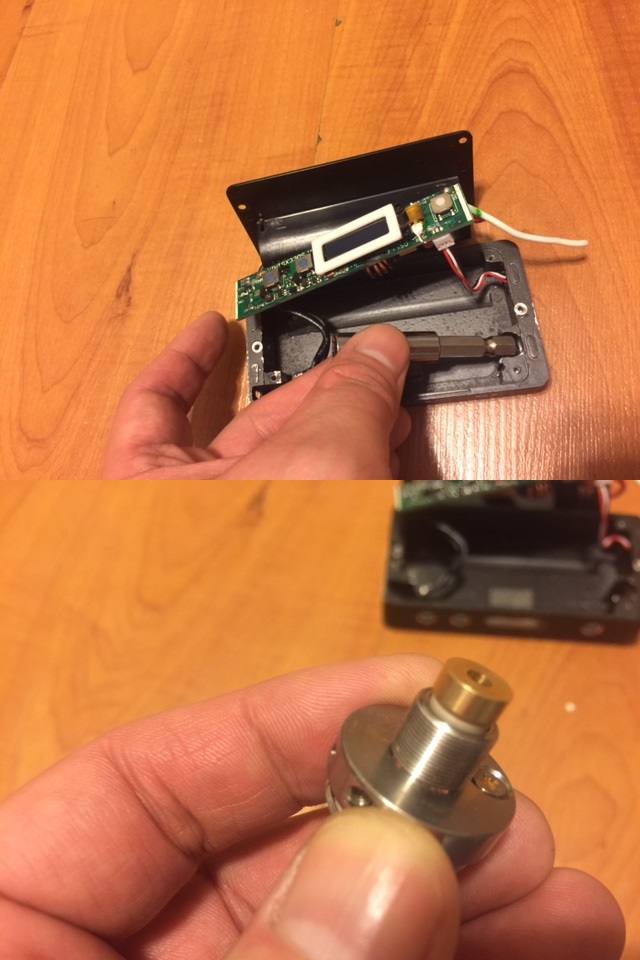

우선 분해는 베터리 뚜껑을 여시면 4개의 6각 나사가 있습니다. (1개는 보증 스티커로 덮여있습니다)

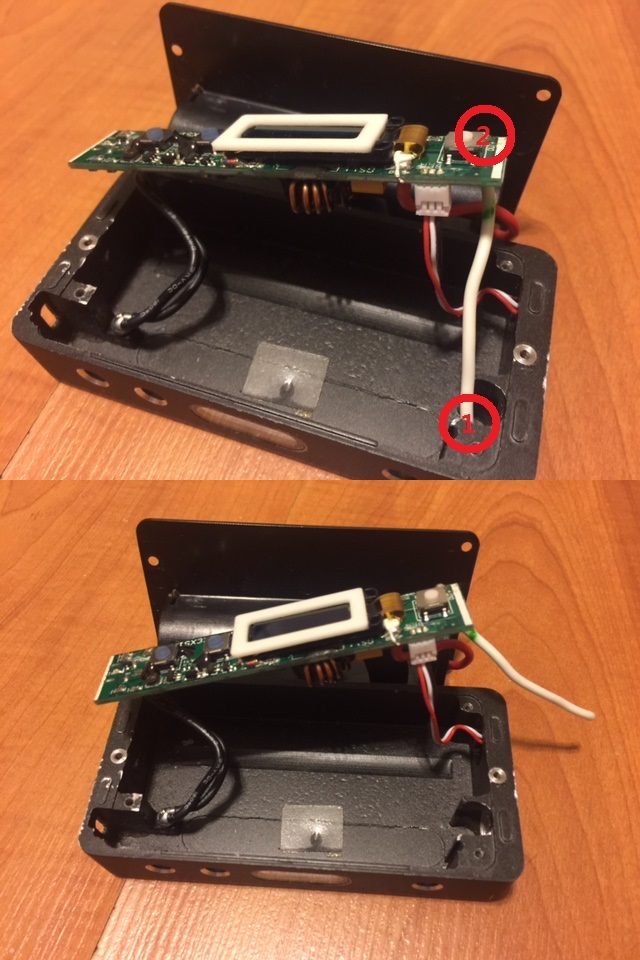

펀의상 번호를 부여했습니다.

1번은 커넥터에, 2번은 기판에 연결되어 있습니다.

과감히 1번을 끊어줍니다. 2번은 작업을 쉽게 하기 위해 인두기로 지지고 분리해주....근데 싸구려 중국산이라 고장났네요...하...나중에 친구에게 빌렸네요.

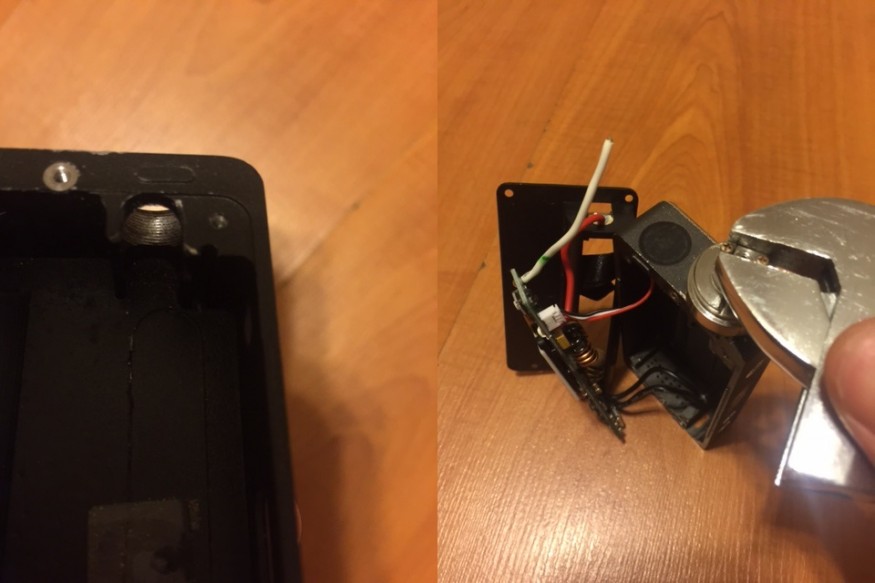

기존에 있던 커넥터는 나사식으로 된게 아니라 뭔가 꽉 물려 있는 느낌이라 저렇게 쇠봉을 대고 후려쳐주니 빠집니다.

즉, 본체에는 나사선이 없는데 주문한 10미리 커넥터는 나사형태입니다. 나사선을 만들어 줘야하는데 가만 생각해보니 본체가 알루미늄인거 같아

나사선을 만들어주기로 합니다. 쌩돈 들이기는 싫고 안쓰는 카라플에 감고 돌려주기로 합니다.

주의) 혹시 안풀릴 경우를 대비해 커넥터와 카라플 사이에 고무링을 사이에 끼워줬습니다만 고무는 으깨지고 결국엔 안풀렸네요..금속재질의 와셔같은걸 사이에 넣으시길 추천합니다.

또 추가로 주문을하고 일주일을 기다립니다.

카라플 대가리를 잡고 몽키스패너로 수평을 맞춰 잘 돌려줍니다.

주의) 수평이 틀어지면 나중에 카토마이저 결합 후 수평이 안맞으니 신중히 돌려주세요.

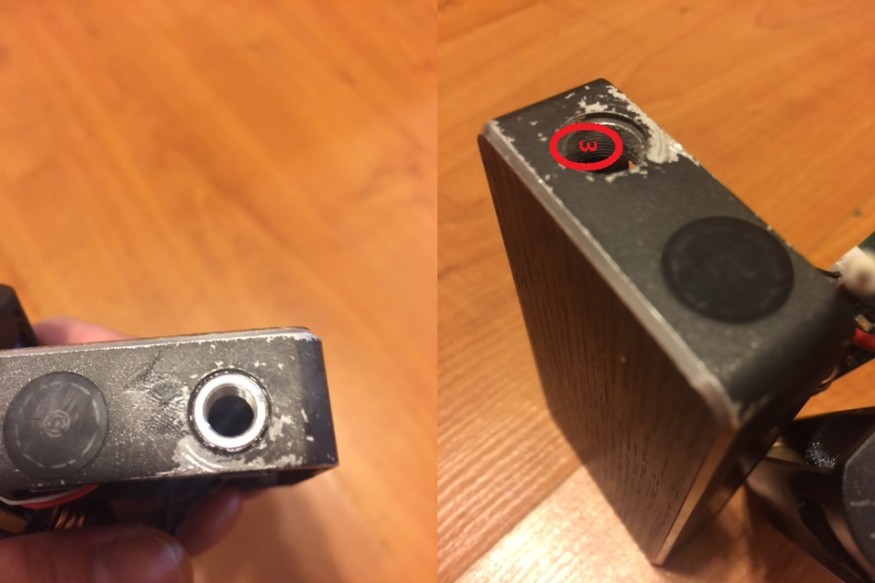

나사선이 생겼습니다...

3번 부분에 너무 과하지 않을 만큼의 강력본드를 혹시나 하는 마음에 바르고 커넥터를 돌려 넣어줍니다. 나사선이 생기고 나니 잘 들어가네요.

인두기 있다는 친구에게 부탁하고 두달만에 물건을 빌립니다..ㅡㅡ;;

납땜과정은 사진을 못찍었습니다.

1. 커넥터의 구리 부분을 분리 후 1번을 납땜합니다. 구멍에 전선을 살짝 넣으시고 수직으로 납땜하시는게 좋습니다.

2. 커텍터와 납땜된 구리 꼬다리를 시계방향으로 돌려 끝까지 감아줍니다.

3. 2번을 기판에 다시 납땜 해줍니다.

베터리를 끼우고 해보니 오..됩니다..ㅎㅎㅎㅎ

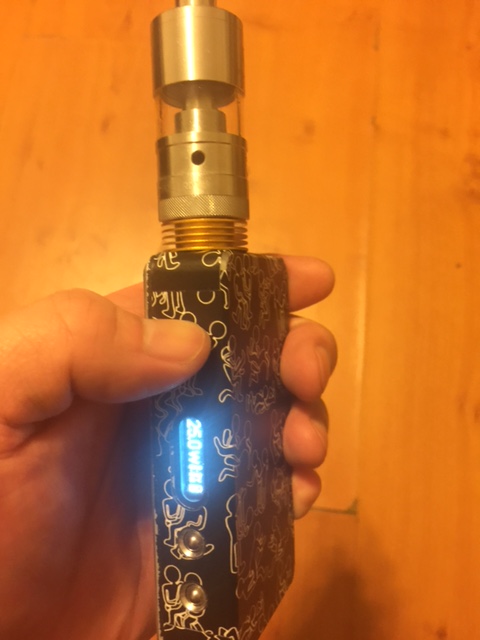

이베이에서 구입한 싸구려 중국산 스킨을 붙여주고 혹시 카토 제거시 딸려나오는 일이 있을까봐 히트싱크 하나 껴주고 살려냈습니다..

혼자 감동이네요ㅎㅎ

나름 그림과 설명을 붙였지만 궁금한 점이 있으시면 가능한 시간이 되는데로 답변드리겠습니다.

혹시 문제 있으신 분은 이런식으로 살리셔도 좋아보여 공유합니다.

감사합니다.

아 게시판을 잘 찾아온건지 걱정이네요..ㅜㅜ
