510커넥터 땜질 ?
페이지 정보
KAIJI 쪽지보내기 자기소개 아이디로 검색 전체게시물
작성일16-02-20 09:14 906읽음본문

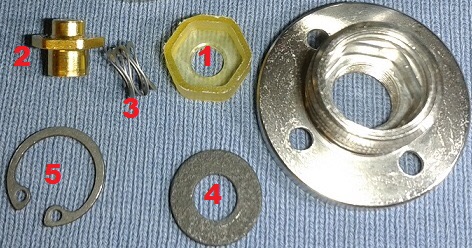

사진의 커넥터가 날아오는 중인데요.
센터핀에 연결에서 하나 연결하고, 사진의 c 클립에 땜질해서 연결하는건가요? 보드는 dna200입니다.
저렇게 생긴녀석이 첨이라..@.@
센터핀에 연결에서 하나 연결하고, 사진의 c 클립에 땜질해서 연결하는건가요? 보드는 dna200입니다.
저렇게 생긴녀석이 첨이라..@.@
추천 0
댓글 6건
꼼탱이님의 댓글
|
|
와~
이거 한참을 쳐다봐도 조합이 안나오네요 완성된 모습 그림이 안그려져요 완성된 모습이 나와야 어디다 -극 땜질을 해야되나 나올텐데요 3번은 스프링 같기도 한데 아닌거 같기도 하고..ㅍ |
쪽빛내음님의 댓글
|
|
제일 우측 베이스가 마이너스 이건 전선터미널로 연결하던가 마이너스 납땜부분이고,
그후 1~5번이 차례로 조립이 되는 구조네요. 절연체는 1번 4번일테고, 2번 뒷부분 (굵은 쪽) 이 플러스 납땜부분 같습니다. |
KAIJI님의 댓글
|
|
@쪽빛내음번호가 없는 베이스에 마이너스를 납땜하나요?
씨클립 양쪽구멍에 두갈래로 하는 게 아닌가해서 계속 헷갈리고 있어서요. ㅠㅠ |
쪽빛내음님의 댓글
|
|
@KAIJIC클립용 공구를 위한 구멍입니다.
베이스의 구멍 4개도 헛돎을 방지하기 위한 것이구요. 다만 이상한 것은 베이스 고정용 너트가 안보이네요. O링 터미널이 주어지지 않는 경우, 전기재료상에서 구매하시면 되지만 너트가 없다면 문제있어 보입니다. |
KAIJI님의 댓글
|
|
@쪽빛내음아 정확한 사진을 올렸습니다.!고수님 도와주세유 |
민구님의 댓글
|
|
오래 되서 이미다 알고 계시겠지만 혹시나 이걸 참고하실분들을 위해 답글 남깁니다.
1번 내부 절연체, 2번 +극자동접점, 3번 2번에 이동을 도와줄 용수철. 4번 용수철과 번호없는 -극몸체를 분리해줄 외부절연체. 5번 +극접점이 -극본체분리를 잡아주는 C클립. 납땜은 +극은 2번 점점에 -극은 번호없는 본체에 납땜해주시면 됩니다. |
