생전 처음 DIY용 전선을 화면만 보고 주문하려니 도저히 못고르겠네요

일반적 모드기에 사용하는 전선은 어떤 규격을 구매해야 하나요?

뭔 sq.. 이런게 있던데..

어떤걸 고르면 돼죠?





추천 0

•
•
•

1 2

•

•

댓글 18건

슈퍼팰리스님의 댓글

슈퍼팰리스 쪽지보내기 자기소개 아이디로 검색 전체게시물 (66.*.82.213) 16-05-04 11:14

넉넉하게 1.25 스퀘어로 가시죠

넉넉하게 1.25 스퀘어로 가시죠

꼼탱이님의 댓글

└ 꼼탱이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (222.*.141.56) 16-05-04 11:23

@슈퍼팰리스sq.라는게 말그대로 전선의 굵기를 mm ² 로 표시한건가요?

sq.라는게 말그대로 전선의 굵기를 mm ² 로 표시한건가요?

슈퍼팰리스님의 댓글

└ 슈퍼팰리스 쪽지보내기 자기소개 아이디로 검색 전체게시물 (211.*.135.194) 16-05-04 11:26

@꼼탱이아마도요 ㅠㅠ

아마도요 ㅠㅠ

암여빠덜님의 댓글

암여빠덜 쪽지보내기 자기소개 아이디로 검색 전체게시물 (223.*.229.205) 16-05-04 11:35

원의 면적은 파이*반지름^2입니다. 뭔소린겨. . .

원의 면적은 파이*반지름^2입니다. 뭔소린겨. . .

boiller님의 댓글

boiller 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.42.58) 16-05-04 11:35

사용가능 전력 에서 넉넉히 고르세요^^ 근데 굵은선 은 내부에서 복잡하게 되니 적당히~

사용가능 전력 에서 넉넉히 고르세요^^ 근데 굵은선 은 내부에서 복잡하게 되니 적당히~

KthxBye님의 댓글

KthxBye 쪽지보내기 자기소개 아이디로 검색 전체게시물 (98.*.197.129) 16-05-04 11:50

본인요청에 의해 블라인드 처리된 게시물입니다.

워... 선까지 직접 골라야 하는군요... 전 포기

boiller님의 댓글

boiller 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.42.58) 16-05-04 11:53

dc4.2볼트 건전지 엔 약 28와트 까지 쓰겠네요~

dc4.2볼트 건전지 엔 약 28와트 까지 쓰겠네요~

꼼탱이님의 댓글

└ 꼼탱이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (222.*.141.56) 16-05-04 11:56

@암여빠덜맞는거 같은데요..

맞는거 같은데요..

꼼탱이님의 댓글

└ 꼼탱이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (222.*.141.56) 16-05-04 11:57

@boiller그 적당히가 어떤걸 골라야 적당히 인지를 몰라서리..ㅠㅠ

그 적당히가 어떤걸 골라야 적당히 인지를 몰라서리..ㅠㅠ

꼼탱이님의 댓글

└ 꼼탱이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (222.*.141.56) 16-05-04 11:57

@KthxBye실제로 해보려니 준비할게 많네요..ㅠㅠ

실제로 해보려니 준비할게 많네요..ㅠㅠ

꼼탱이님의 댓글

└ 꼼탱이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (222.*.141.56) 16-05-04 11:58

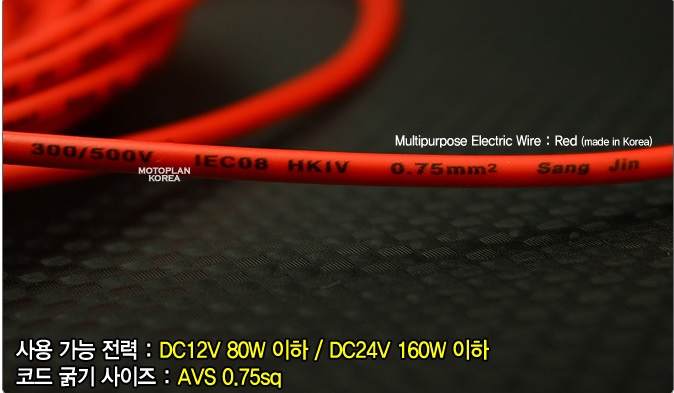

@boiller사진상의 기준에 의하면..

사진상의 기준에 의하면..

boiller님의 댓글

└ boiller 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.42.58) 16-05-04 12:02

@꼼탱이저걸론 4.2볼트 28와트 정도가 권장이니깐 좀더 굵은 1.0스퀘어 이상 적당한듯요^^

저걸론 4.2볼트 28와트 정도가 권장이니깐 좀더 굵은 1.0스퀘어 이상 적당한듯요^^

암여빠덜님의 댓글

└ 암여빠덜 쪽지보내기 자기소개 아이디로 검색 전체게시물 (223.*.229.205) 16-05-04 12:34

@꼼탱이이왕이면 테프론 피복선 쓰세요.

이왕이면 테프론 피복선 쓰세요.

쌍팔라이트님의 댓글

쌍팔라이트 쪽지보내기 자기소개 아이디로 검색 전체게시물 (66.*.82.219) 16-05-04 12:45

전 그냥 고장난 파워서플라이 선 잘라다 썼었는데

전 그냥 고장난 파워서플라이 선 잘라다 썼었는데

꼼탱이님의 댓글

└ 꼼탱이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (222.*.141.56) 16-05-04 12:47

@쌍팔라이트고장난 파워서플라이가 없어서리..

고장난 파워서플라이가 없어서리..

eesh님의 댓글

eesh 쪽지보내기 자기소개 아이디로 검색 전체게시물 (221.*.32.141) 16-05-05 20:57

보통 실리콘 와이어 많이 쓰고요. 비닐피복에 비해 2배 이상 가능전류량에서 차이가 납니다. 그리고 사이즈는 스퀘어 단위보단 우리가 전담하면서 흔히 보는 AWG를 써서 찾아보는게 더 쉬워요. 면적 다 외우기 힘들죠. 파이어버튼이나 +-조절버튼처럼 전류량이 거의 없는 신호선 같은 경우 20~24AWG정도 쓰고 가끔 28까지도 씁니다. 배터리에서 보드로 들어가는 입력선이나 보드에서 510으로 나가는 출력선은 전류량을 계산하고 좀 여유를 두고 선을 고르셔야해요. 사용되는 선의 길이에 따라서도 다르긴한데 14~18AWG정도 많이 쓰고 전 주로 16AWG를 즐겨 씁니다. 실리콘 와이어의 경우 토치로 구워도 허옇게 뜰뿐 불에 붙지를 않아요. 땜질에도 안녹고요. 좀 흐물흐물한 느낌이 있어서 보드에 각잡아서 배선하는데는 약간 귀찮은 면이 있긴한데 성능은 좋습니다.

보통 실리콘 와이어 많이 쓰고요. 비닐피복에 비해 2배 이상 가능전류량에서 차이가 납니다. 그리고 사이즈는 스퀘어 단위보단 우리가 전담하면서 흔히 보는 AWG를 써서 찾아보는게 더 쉬워요. 면적 다 외우기 힘들죠. 파이어버튼이나 +-조절버튼처럼 전류량이 거의 없는 신호선 같은 경우 20~24AWG정도 쓰고 가끔 28까지도 씁니다. 배터리에서 보드로 들어가는 입력선이나 보드에서 510으로 나가는 출력선은 전류량을 계산하고 좀 여유를 두고 선을 고르셔야해요. 사용되는 선의 길이에 따라서도 다르긴한데 14~18AWG정도 많이 쓰고 전 주로 16AWG를 즐겨 씁니다. 실리콘 와이어의 경우 토치로 구워도 허옇게 뜰뿐 불에 붙지를 않아요. 땜질에도 안녹고요. 좀 흐물흐물한 느낌이 있어서 보드에 각잡아서 배선하는데는 약간 귀찮은 면이 있긴한데 성능은 좋습니다.

꼼탱이님의 댓글

└ 꼼탱이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (222.*.141.56) 16-05-05 20:59

@eesh아. 감사합니다.. 쫌더 일찍 알았으면.........ㅠㅠ 일단 질러 놨는데 가격이 얼마 안하니 써보다가 바꿔야 겠네요

아. 감사합니다.. 쫌더 일찍 알았으면.........ㅠㅠ 일단 질러 놨는데 가격이 얼마 안하니 써보다가 바꿔야 겠네요

eesh님의 댓글

└ eesh 쪽지보내기 자기소개 아이디로 검색 전체게시물 (221.*.32.141) 16-05-05 22:01

@꼼탱이정상적으로 사용이 된다면 별 다른 차이를 못느낄수도 있지만 만약 쇼트같은 사고가 있어서 과전류가 흐를경우 최악의 경우 비닐전선의 피복이 녹고 피복이 녹아서 드러난 전선이 2차 합선을 일으킵니다.

정상적으로 사용이 된다면 별 다른 차이를 못느낄수도 있지만 만약 쇼트같은 사고가 있어서 과전류가 흐를경우 최악의 경우 비닐전선의 피복이 녹고 피복이 녹아서 드러난 전선이 2차 합선을 일으킵니다.
