병렬 멕모드 커스텀 통전작업 문의드립니다(동테이프X)
본문

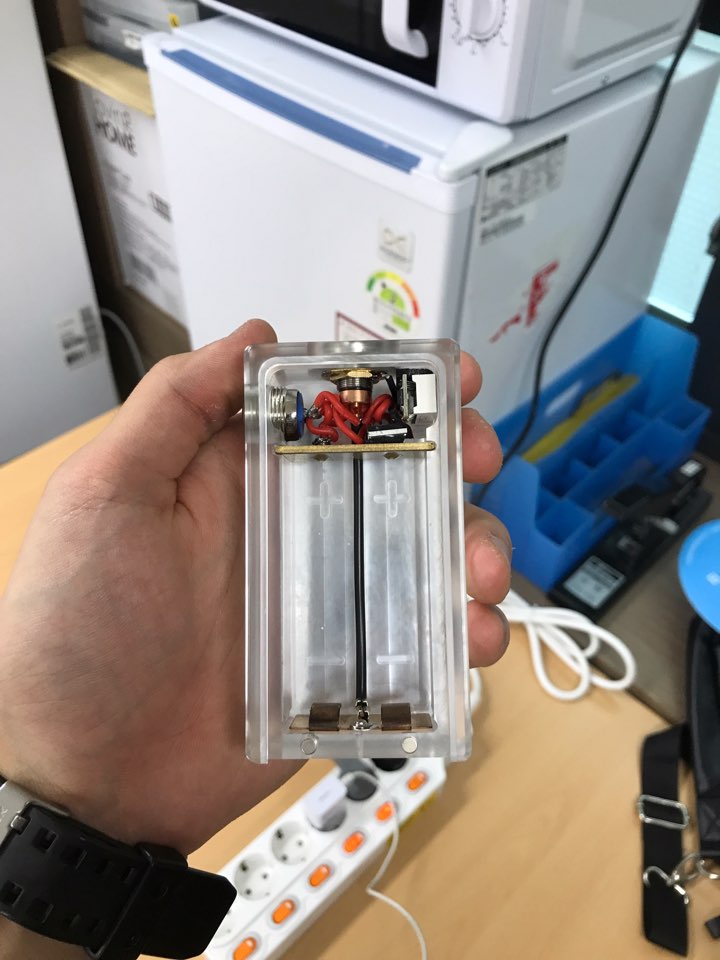

이게 배선이 복잡하고... 여러모로 필요한 장비가 많을 것 같아서요
그냥 커스텀작업을 맡기는게 나을 것 같은데요 ㅠㅠ
혹시 배선이랑 접점부 통전작업 어디다 맡기면 커스텀작업이 가능할까요??
종로3가를 가면 다 될까요...?
추천 0
댓글 8건
Done님의 댓글
|
|
가운데 네거티브 선이죠?
만약 맞다면 통전 작업은 의미가 없을거 같아요 지금 온전히 볼트 다 못쏴준다면 오른쪽 위에 모스펫은 아닌거같고 아마 볼트체커 같은데 걔랑 스위치가 뺏어먹는거 말고는 뺏길게 별로 없어보여요 전에 봤을떄도 생각한건데 포지티브쪽 꼬여있는 배선이 필요이상으로 길은거 말고는 통전 더는 힘들거 같은데... 접점부 재질도 동이고;; |
프로기기님의 댓글
|
|
@Done그런가요...? 역시 볼트체커기가 많이 잡아먹는건가요 ㅠㅠ 볼트체커기가 이뻐서 샀는데.... 차라리 직렬로 바꾸는 걸 생각해봐야겠네요 ㅠ |
프로기기님의 댓글
|
|
@Done막상 뜯어볼라하니 가운데 네거티브선도... 구리인것같아요 ㅠ |
율무님의 댓글
|
|
@프로기기볼트체커기 옆에 릴레이같은거하나보이는데 아마밧데리+를 다모아서 스위치쪽으로보낼텐데 릴레이에서 스위치쪽 녹을까봐 암페어수를 낮추는거같은데 릴레이빼고 아날로그스타일 스위치로바꾸시거나 고암페어릴레이로 교체하는수밖에 없을듯 |
프로기기님의 댓글
|
|
@율무답변 감사합니다 ㅎㅎ 제가 기계끈이 짧아서... 말씀하시는 부분을 다 이해를 못하겠어요 ㅠ 릴레이가 뭔가요?? |
eesh님의 댓글
|
우선 볼트미터는 성능과 전혀 상관이 없고요.
배선상태가 확실하게 보이진 않아서 확답은 힘들지만 볼트미터 아래의 부품이 P채널 모스팻이 아니라 듀얼다이오드일 가능성이 높네요. 듀얼다이오드의 목적은 배터리를 반대로 꼽아서 반대극성이 걸리는걸 막아주는 부품이고요. 부품으로 인한 손실이 꽤 커요. 듀얼다이오드라면 배터리의 +극에서 나온 두개의 선이 핀3개의 좌우로 들어가고 가운데 다리는 스위치로 연결됩니다. 스위치에서 나온 선이 510의 +로 들어가요. 배터리의 방전량이 늘어날수록 손실이 커집니다. 성능향상을 위해선 다이오드 대신에 모스팻을 달아줘야해요. 낮은 옴의 무화기를 사용하여 배터리 방전량을 높인다면 게이트 드라이버도 사용해야 제대로 된 성능이 나와요. |
프로기기님의 댓글
|
|
@eesh헉 그러면 볼트미터가 아닌 저 듀얼다이오드라는 것을 제거했어야 하는군요... 볼트미터 떼다가 부서져서 버렸는데 구할만한 곳이 있을까요...? |
eesh님의 댓글
|
|
@프로기기볼트미터는 검색해보면 꽤 나올껄요. 비슷비슷해보이지만 조금씩은 차이가 있어서 저도 살땐 여러군데꺼 사서 확인해봅니다.자꾸 판매자가 사라져서 지속적인 구매가 힘들더군요. 볼트미터 구매시 팁은..
1. 왠만하면 3선방식 말고 2선방식을 삽니다. 3선방식이 전압측정 범위가 더 넓긴 하지만 약간 귀찮기도 해요. 2. 전선이 케이스와 PCB사이에서 튀어나오는 제품이 낫습니다. 바닥의 PCB에 전선이 연결된 경우 상당히 잘 끊어집니다. 몇번 꺽으면 끊어져요. 저는 다 띠고 그냥 새로 납땜해서 쓰기도 합니다. 3. 전압측정시 바로 전압 숫자가 뜨는게 좋아요. 000이 떴다가 전압이 나오는 경우 반응속도가 느려서 전담사용시 번거로운 점이 있습니다. 4. 마운팅이어라고 부르는 양쪽에 볼트체결할수 있는 부분이 있는데 보통 조립할때 공간절약을 위해 잘라버리는 경우가 많아요. 그런데 어떤 제품들은 그 부분을 절단했을때 고장이 나버리는 경우가 있습니다. 그 부분에도 PCB의 트레이스가 걸려있는 것들이 있어요. 1미리 이상 여유주고 절단하면 되긴 하지만 복불복이죠. 5. 가능하다면 칼리브레이션 기능이나 reverse polarity protection 기능이 붙은게 좋습니다. |
