문과에게 가르침좀 주실분
본문
http://www.modmaker.co.uk/Naos-Raptor-60W-10A
가변기에 붙은 칩이 이거인데요

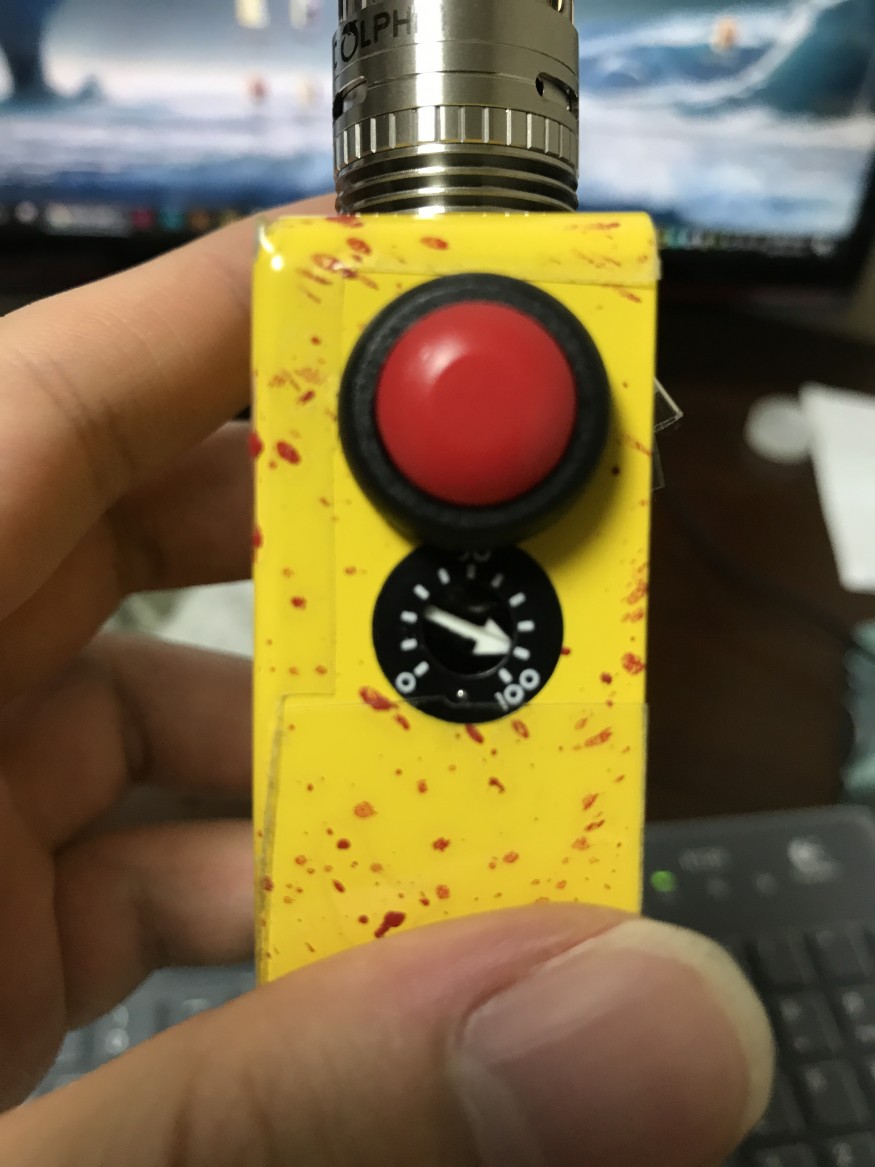

아렇게 생긴 다이얼이 붙어있는데 100이 60w인건 알겠는데
0은 몇와트인거죠? 요즘 기성코일쓰고잇는데
교체시기가 너무 빨리오는거 같아서 궁금합니다
12-15와트정도로 먹으라는데 그게 어디쯤인지 모르겠네요
가변기에 붙은 칩이 이거인데요
아렇게 생긴 다이얼이 붙어있는데 100이 60w인건 알겠는데
0은 몇와트인거죠? 요즘 기성코일쓰고잇는데
교체시기가 너무 빨리오는거 같아서 궁금합니다
12-15와트정도로 먹으라는데 그게 어디쯤인지 모르겠네요
추천 0
댓글 25건
smOOK님의 댓글
|
|
원하시는 와트값에다가 1.65 를 곱하면 다이얼에 해당하는 대략적인 값이 나옵니다.
따라서 12와트에서 15와트를 사용하시려면 다이얼을 20에서 25 사이에 두고 사용하시면 되겠네요. 그리고 0와트는 다이얼에서 0입니다! |
순도관리님의 댓글
|
|
@smOOK근데 0와트에 놓고 누르면 파이어는 되는데 그럼 고장난건가요? |
eesh님의 댓글
|
랩터같은 컨버터들은 저항을 가지고 전압을 조절해요. 모든 컨버터들이 공통인건 아니고 제조사에 따라 프로그램 되는 저항값이 달라요. 보통 trim+와 trim-사이에 고정저항과 가변저항(POT)를 조합해서 전압조절을 합니다.
POT의 눈금을 기준으로 0은 POT의 최대저항값이고 100은 저항이 0이에요. 랩터가 출력전압을 6볼트로 내기 위해선 220옴의 저항이 필요합니다. POT를 100까지 올리면 0옴이기 때문에 고정저항을 220옴을 달아줘서 최고출력전압 6볼트를 맞춰줍니다. POT의 눈금이 0일때 최저출력전압은 고정저항값 220옴 + POT의 최대저항값이 프로그램된 전압값이 되겠죠. 제작하는 사람 맘이긴 한데 보통 자주 쓰는 200옴의 POT를 달았다면 총 저항값은 420옴이 되서 대략 3.3볼트에서 3.4볼트가 나와요. 제작하는 사람이 더 낮은 전압을 원한다면 POT의 최대저항값을 더 낮춘다면 가능한데 그건 뜯어서 POT의 저항값을 알아봐야 확실해집니다. |
eesh님의 댓글
|
|
참고로 프로그램 저항값 구하는 공식은 이 랩터제품인 경우
저항값=1.182/(타겟V-0.591) k옴 입니다. |
우앵님의 댓글
|
|
이거.. 일단 0이 약한거고 100이 세게 밀어주는거 맞죠?
들어가보니까 제일 약한게 4.5볼트 제일 강한게 14볼트던데 만약 100이 제일 센거라면 14볼트로 드시고 계신거에요 제가보기엔 위에분들 다 틀리신..ㅠ 쓰고계신 저항값=n 이라면 20.25(4.5제곱) 나누기 n 하시면 와트값 나오십니다 근데 왠만한 무화기는 4.5볼트 아래로 먹기 마련이거든요.. 그니까 젤 약한걸로 베이핑 하시는게 맞습니다 ㅠ |
순도관리님의 댓글
|
|
으 답변들감사합니다 하지만 문송한머리로는 하여튼 0으로 먹는거다 라는거 밖에는 ㅋㅋㅋㅋ |
eesh님의 댓글
|
|
@우앵정확하게 읽어보셔야죠.. 4.5볼트에서 14볼트는 입력전압입니다. 배터리를 사용하는 기기는 배터리 전압이죠.
2S부터 3S까지 지원하는 컨버터에요. |
순도관리님의 댓글
|
|
@eesh아 그럼 0~100 이 대충 3~6v라고 생각하면되는건가요? |
우앵님의 댓글
|
|
@eesh아 전기쪽은 문외한이라 저도 그건 몰랐네요
근데 eesh님 글은 이과생출신인 제가 봐도 힘드네요.. ㅠ |
우앵님의 댓글
|
|
@순도관리일단 칩 이름 말고 기기 이름 알려주세요 ㅋㅋ 쉽게 써드릴게요 |
순도관리님의 댓글
|
|
@우앵이게 주문제작이라 기기이름이 없어요 ㅋㅋㅋ |
eesh님의 댓글
|
|
@우앵데이타시트 잘 보시고 제작 한번만 해보시면 쉬워요. 글로만 설명하는데는 한계가 있네요.
제가 위에서 설명할때 쓴 저항이란 말은 무화기 코일의 저항이 아닙니다. 모드기 제작할때 부품으로 들어가는 저항들이에요. trim핀에 몇옴의 저항이 걸리냐에 따라 출력되는 전압값이 변합니다. 최고전압은 가변저항의 저항을 최저(0옴)로 놓고 가변저항에 앞에 직렬로 연결된 고정저항의 값만으로 저항값이 프로그래밍됩니다. 최저전압은 고정저항의 값은 변함이 없기 때문에 고정저항값 + 가변저항의 최대저항값(위의 설명대로라면 200옴)이 되서 총 420옴이 걸리게 되면 3.3볼트정도가 출력이 되게 프로그래밍 되는거에요. |
eesh님의 댓글
|
|
@순도관리보통 알려진 와이어그램들이 대부분 3.2~6볼트 정도 되게 풀려있어요. 제작하는 사람이 임의로 바꿀수있긴 하지만 적당한 전압 정도라고 보고 그대로 제작하는 경우가 많습니다. |
순도관리님의 댓글
|
|
@eesh감사합니다 그럼 3~6v는 이게 와트로따졌을때 6v가 60w인가요??이렇게 계산하는게 아닌가 ㅋㅋㅋ
어쩃든 감사합니다 ㅋㅋ |
우앵님의 댓글
|
|
@순도관리흠.. 그러시면 일단 30정도로 맞춰서 써보세요
보통 일반적인 기기들이 맞춰놓은 볼트값이 3.3-6볼트 정도거든요 저는 보통 30~40사이에서 4-4.2볼트라고 알고 썼어요^^.. |
순도관리님의 댓글
|
|
@우앵아 얼추 4v근처에 놓고 사용하면되는거군요 감사합니다 ㅋㅋ |
우앵님의 댓글
|
|
@순도관리네 저게 0-100이 와트가 아니라 볼트 가변일거에요~ 위에 일반적인 상황이 0일때 3.3볼트, 100일때 6볼트 정도 쏴주거든요~
만약 30이 4볼트라면 가변기에서 알아서 어떤 저항값의 무화기를 꽂아도 4볼트로 밀어줍니다 편리한 기능이죠^^. 다만 4볼트가 최대인 60와트를 넘을 경우 파이어 되지 않을 수 있습니다~ |
eesh님의 댓글
|
|
@순도관리최고출력전압이 6볼트고 최고출력전류가 10A기 때문에 최고출력와트가 60와트인 컨버터에요.
60와트를 내기 위해선 코일의 저항이 0.6옴일때만 가능합니다. |
순도관리님의 댓글
|
|
@순도관리아 와트수는 상관없는거군여 감사합니다 |
순도관리님의 댓글
|
|
@순도관리아 최대 출력이 60w고 와트수 상관없이 설정한 볼트에 맞게 알아서 쏴주는 그런형식인가보군여 이제 이해가 되었습니다
이게 맞는거죠? ㅋㅋ |
eesh님의 댓글
|
|
최저출력전압을 3.3볼트로 제작했다 치고 눈금의 0을 0이라고 보고 눈금의 100을 10이라고 본다면
0 3.30 1 3.57 2 3.84 3 4.11 4 4.38 5 4.65 6 4.92 7 5.19 8 5.46 9 5.73 10 6.00 이런 식으로 전압이 변합니다. |
순도관리님의 댓글
|
|
@eesh감사합니다 이거 저장해놔야 겄네여 ㅋㅋ |
eesh님의 댓글
|
|
@순도관리ㅎㅎ 프로그램된 저항의 수치랑 우리가 구할수 있는 실제 저항의 수치가 조금씩 다를수도 있고 저항 자체도 조금씩의 오차가 있어서 무지 정확한건 아니지만 대략 저정도구나 하고 쓰시면 될거에요 |
순도관리님의 댓글
|
|
@eesh넵 감사합니다 ㅋㅋ |
smOOK님의 댓글
|
|
@순도관리엥 이거 그냥 농담으로 단순계산 해서 글 남긴거라 바로 삭제했고, 삭제된줄 알았는데 삭제가 안되었네요...ㅎㅎ혼동드려 죄송합니다ㅠㅠ |
