칩이 사망한 수지 가변...

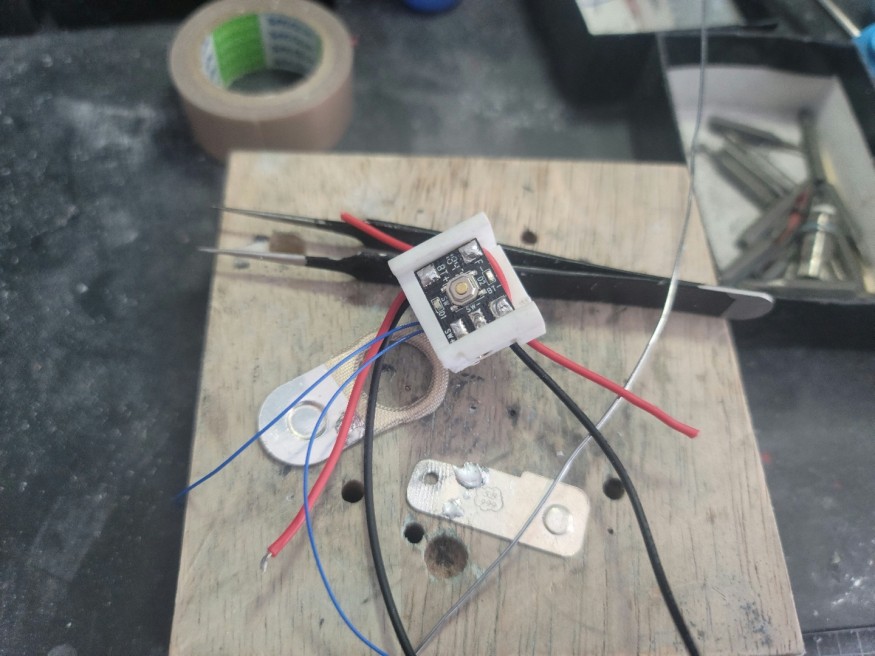

의뢰인 분이 원하셔서 세미멕 칩으로 교체해 드렸습니다.

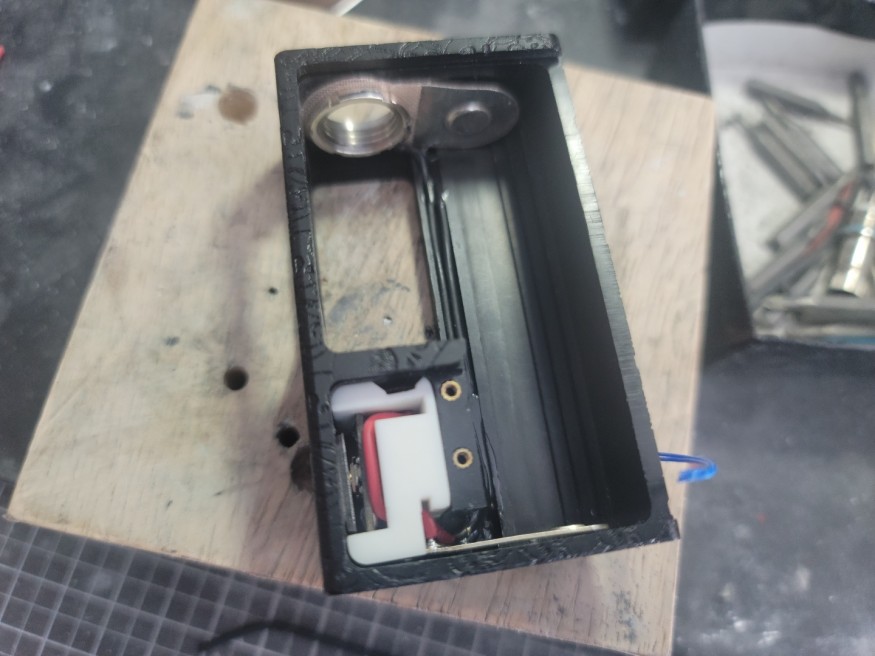

내부 프레임 설계해서 조립 배선하고 마무리 했네요.

이 칩은 출력도 배터리 잔량 상관없이 꾸준히 잘 밀어주고

온오프도 되죠.

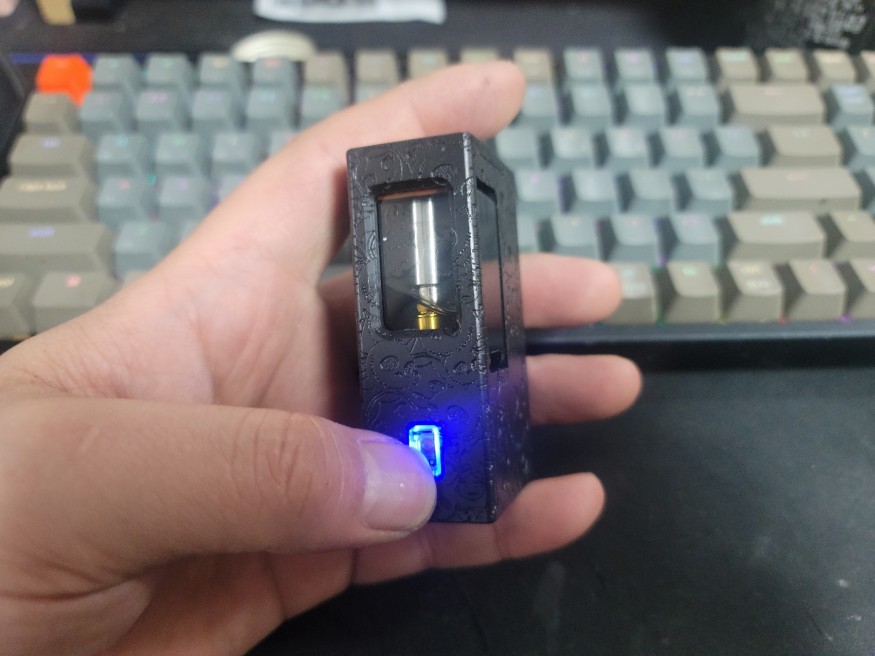

LED도 이쁘게 들어오구요.

기능 및 LED 정보
 - 낮은 저항 보호: 저항이 0.08 ± 0.01Ω일 때 LED가 3번 깜박이고 MOSFET에 전원을 공급하지 않습니다.
 - 켜짐/꺼짐 기능: 꺼진 상태에서 5번 클릭하면 켜지고 LED가 5번 깜박입니다. 켜지면 5번 클릭하면 꺼지고 LED가 5번 깜박입니다.
 - 저전압: 배터리가 3.1 ± 0.1V 미만일 때 LED가 10번 깜박이고 MOSFET에 전원을 공급하지 않습니다.
 - 시간 초과 보호: 모드가 10 ± 1초 동안 실행되면 LED가 8번 깜박이고 MOSFET 전원 공급이 중지됩니다.
 - 역 극성 보호. 배터리가 잘못된 방향으로 있으면 모드가 실행됩니다.
 - 사용 중: MOSFET에 전원을 공급하면 LED가 켜집니다.

기존 액정이 보이는 홀을 어떻게 막을까 하다가 그냥 버튼을 만들었습니다.

기존 사이드 버튼 위치도 좀 그렇고 해서 지금은 두개다 사용가능합니다.

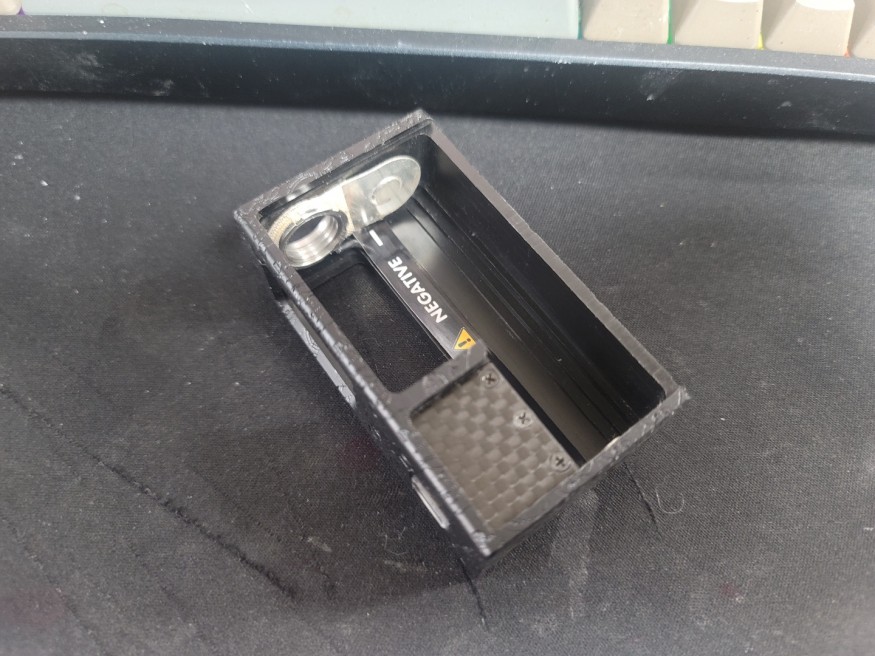

그냥 투명아크릴 이너도 좀 생뚱 맞아서 카본 가공해서 넣었네요.

이 칩이 보로용으로 쓰기엔 기본 배선구조가 아예 달라서 애먹었습니다. ㅠㅠ

이제 조금 자고 어린이날을 아들과 함께!!
