sxminij 자작을 하려고 합니다.
본문
칩 보신분은 아시겠지만 다른 칩들과 다르게 sxminij칩은 보드에 버튼과 화면이 전부 고정되어있습니다.

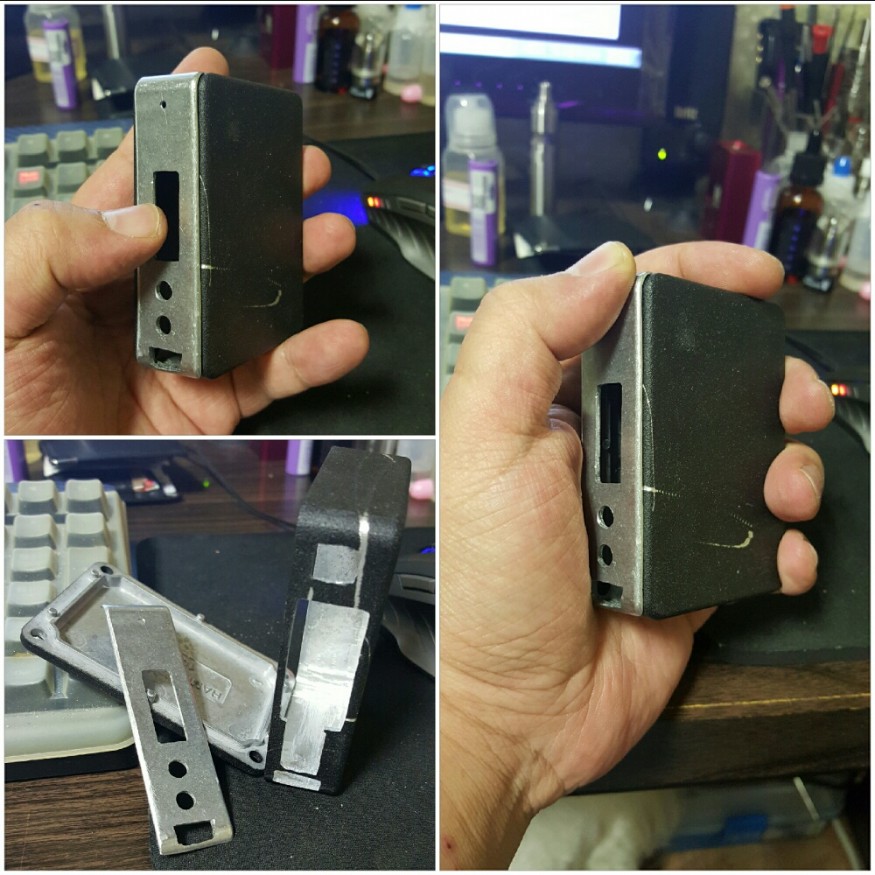

높낮이가 달라 기존 다이 방식으로는 해결이 안되서... 해몬드 박스2개중 하나를 베이스로 깔고
하나를 버튼부만큼 잘라 덧씌우는 방식으로 해볼까합니다. 버튼부 자리잡기가 쉽지 않아 usb짹은 다시 손봐야할듯하고
케이스안에 모서리 나사선은 모두 갈아버렸습니다. 일일이 전부 집에서 손으로 하려니 난이도가 점점 올라가네요...
배터리는 2개를 쓰고.. 사이즈는 최대한 작게 유지하려는데.. 과연... 저기서 더 진행을 할 수 있을지 모르겠네요...
봐서 빠데로 살짝 마감하고 덧칠좀해주고..버튼부를 화이트로 하면..괜찮으려나요??
아예 다시 할지 그냥 진행할지 고민중입니다. ㅜㅜ
추천 0
댓글 31건
노을님의 댓글
|
|
일반 유저 눈에는 블랙실베님이 고급기술자 같아 보입니다~!
예쁜 자작 박스모드가 탄생하기를 응원드립니다 +.+ |
털보형님의 댓글
|
|
저도 기존 버튼 사용하려니 높낮이 때문에 고민 했었거든요. 버튼에 따로 납땜을해서 다른 버튼으로 하는 방법도 있긴한데...
어쨋건 집에서 하몬드...특히나 액정 직가각형 타공하는게 여간 일이 아닌데 고생하시네요 ㅠㅠ 박스가 작은것보니 1550 정도 되나보네요? 1590b용 기성품은 여기서 참조하셔도됩니다. https://www.shapeways.com/product/TLNGR2UJW/boxer-sx350j-1590b-cradle-exterior-mount?li=user-profile&optionId=56602740 |
털보형님의 댓글
|
|
아니면 작은스위치(+-)부분에 노브를 덧대는 방법도 있고요. http://www.eleparts.co.kr/EPX387UT |
블랙실베님의 댓글
|
|
@털보형오..이건 좋네요.. 버튼때문에 볼펜심지 잘라서 쓰려고 생각중이였거든요 ㅎㅎ 감사합니다 |
블랙실베님의 댓글
|
|
@털보형저도 여기서 구입해서 쓸까도 생각했었는데...왠지 편한걸 찾으면 뭔가 만족스럽지 못할거 같아서.. 그냥 해보려고 창 닫았던 ㅋㅋㅋㅋ
1550맞습니다 ㅎㅎ 배터리 2개 넣으려고 내부 나사산 모두 밀어버렸더니 점점 산으로 가네요 ㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎ |
블랙실베님의 댓글
|
|
@노을저도 그냥 기술자도 아니고 그냥 일단 해보는 겁니다 ㅋㅋㅋㅋㅋㅋ 기술이 없어요... |
털보형님의 댓글
|
|
@블랙실베노브는 잘찾아보시면 딱 맞는 사이즈도 있을겁니다. 액정창은 드릴 타공에 줄로 노가다하신건가요? 수작업치고 굉장히 반듯히보입니다.
액정창 가공에 2개나 날려먹어서 저는 따로 베젤사용하려고요 https://www.shapeways.com/product/YC2TCXYWT/sxmini-rounded-screen?li=search-results-2&optionId=55542484 |
블랙실베님의 댓글
|
|
위에꺼는 타공에 줄로 작업한거구요. 그..작은 동그란날같은거..이름을 모르겠네요..그걸로 라인그려놓고 잘라내기도 합니다 ㅎㅎ
저는 다른건 괜찮은데 하나모드 버튼타공이 제일 어렵더라구요.. 5mm로 해도 조금 빡빡하고..6mm로하면 좀 남고... |
털보형님의 댓글
|
|
하나모드 택스위치는 남는것보단 작게 뚫는게 나은듯해서 전 5미리로 뚫고 5미리 드릴비트로 그대로 비틀면서 구멍을 조금더 넓혀주는식으로해서 끼워넣었어요. 그나저나 코팅된 하몬드가 작업중에 다 벗겨지는군요. 그냥 언피니쉬 사서 저도 다시해봐야겠어요.(드레멜 그라인더날로하시는거면 저랑 완전 같은수준..노가다 ㅠㅠ) |
블랙실베님의 댓글
|
|
네 그래서 작업안되있는거로 구매한게 있었는데.. 위에 보시면....잘라내 전면버튼부 패널로 쓰여졌습니다.......
sx350 100w 칩이 그립습니다. 다이하기도 진짜 편하고 좋은데.. 구할수가 없네요.. ㅜㅜ 저는 온도조절의 필요성을 전~~~~~~~~~~혀 못느끼는 유저인데.. 참................ 드레멜날로 저는 ss도 절단했더라는 ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ 김이 모락모락 올라오더군요 ㅎㅎㅎㅎ |
털보형님의 댓글
|
|
한면을 드레멜그라인더로 날려버리시다니... 맞아요 그나마 정사각인 350이 훨편했어용 |
블랙실베님의 댓글
|
|
그래서 그냥 아쉬운대로 350 60w사서 하나 더 만들까...아니면 언레귤레이터로 만들까...고민중이네요.. 박스도 사놓고 이것저것 사놨는데 귀차니즘때문에..ㅜㅜ 양덕들처럼 큰 놈을쓰자니...너무 그렇고... |
kami917님의 댓글
|
|
완성품이 기대되네요 ^^ |
와이어트님의 댓글
|
|
최근 들어 자기만의 모드를 만드시는 분들이 자주 보이네요^^
좋은 현상이고...박수 쳐 드립니다... 부디 멋진 작품이 나오길 바래요^^ |
카론의새벽님의 댓글
|
|
전 1550은 밧데리 2알넣고 너무 타이트할거 같아서 1590을 주문해 놨는데... 일단 물건 받아보고 생각해봐야겠네요..^^ |
블랙실베님의 댓글
|
|
@와이어트감사합니다. 자기만족이지만..그래도 이쁘게 만들고싶긴하네요 ㅎㅎ 근데 곰손에 방에서 뚝딱뚝딱해결하려니 허접합니다. ㅎㅎ |
블랙실베님의 댓글
|
|
@카론의새벽1550모서리 나사산을 다 갈아버리면 mini칩두께가 꽤 되는데도 딱 들어맞습니다 ㅎㅎ |
카론의새벽님의 댓글
|
|
@블랙실베헌데 350j칩이... 액정과 버튼 그리고 충전단자가 고정이라서 다른곳으로 뽑기가 힘든가요?
그럼....음.. 버튼은 괜히 주문했나 싶은생각이 급 생겨서요.. ㅠ |
카론의새벽님의 댓글
|
|
@블랙실베참 배선은 굵은거 쓰셨나요? 아니면 작업하기 편하게 얇은 선재를 사용하셨는지요? |
블랙실베님의 댓글
|
|
sx350칩은 상관없구요 minij칩의 경우는 보드에 버튼과 lcd화면이 모두 붙어있습니다. usb포트도 붙어있구요
분리해서 쓸순있으나 잘못하면 손상갈수있기에 그냥 쓰는게 좋을듯하고 usb포트와 lcd화면과 버튼이 모두 높낮이가 달라서 그냥 평평한 패널에 붙여서 쓰긴 좀 껄끄럽습니다. 가공을 하는게 좋을듯해요 |
블랙실베님의 댓글
|
|
@카론의새벽정품칩은 배선이 납땜되어 옵니다. 버튼이랑 usb포트는 보드에 붙어있구요 그래서 배선이 3가닥만 나와있습니다. 아주 심플하죠 ㅎ |
카론의새벽님의 댓글
|
|
@블랙실베그렇군요.. 일단 도착을 해봐야 뭐든 알겠군요...^^ 감사합니다.. |
카론의새벽님의 댓글
|
|
@블랙실베음 그럼 배선을 따로 구매안해도 되는군요? 배터리홀더 직렬로 할경우에만 필요하겠네요?(2구^^) |
블랙실베님의 댓글
|
|
네 ㅎㅎㅎㅎ 저는 1550에 해서 홀더를 따로 쓰진 못할듯하고 쓰더라도 아주 1구짜리 두개 얇게 가공해서 쓰거나
아예 실리콘으로 +/-극을 고정시켜서 써야할듯 ㅎㅎㅎ 아니면 아예 케이스를 맡겨서 제작을 하는것도 고려중인데... 금액이 맞질 않네요 ㅎ 헌데 저는 케이스를 맡겨서 하는건 그닥 의미가 없다고 생각이 되서.. 고생해서 손으로 만들어야 마감이 허접하던 말던 그 자체로 느껴지는 보람이 있죠 ㅎㅎ |
카론의새벽님의 댓글
|
|
sx350을 1550에 만든 사람들 사진을 네이버에서 봤는데 내부보니 완전히 틈이 없더라구요.. ㅋ 더저히 저상태로 처음 도전하는 제가 할수 있을까 해서 .. 전 구매전에.. sxmini모드기의 제품사이즈를 확인후에.. 1550보다 조금이라도 커야지 가능하겠다 싶어서.. 1590으로 구매한거죠..^^ |
카론의새벽님의 댓글
|
|
지역이 어디신지요?
남양주 근처시라면... 저녁 7시이후에... 필요한 공구는 쓰실수있게 할수 있는데요..ㅋ 제가 자작하려는게 저희 공장에 그냥 자작에 도움될만한 공구는 있어서 시작하는것이지요..^^ |
블랙실베님의 댓글
|
|
근데 1590g로 구매하신건가요? 1590g는 길이는 긴데 폭은 1550보다 좁을텐데요.. 1590b는 완전..거대해지고...
제가 두개다 갖고 있는데.. 사이즈가.. 영... |
블랙실베님의 댓글
|
|
@카론의새벽해보시면 아시겠지만 사실 작업이 어렵진 않습니다. 저처럼 핸드공구 갖춰놓고 하기도 딱 좋아요 ㅎㅎ 소형 바이스사서 대리석 위에 붙이고 뚝딱뚝딱 ㅎㅎㅎ 중요한건 얼마나 정확하게 각각의 부품들 위치와 lcd화면,버튼 요런것들 자리잡는게 그게 꽤 중요하죠...집은 상계동입니다. 거리는 가까운데 계시긴하네요 ㅎㅎㅎ |
카론의새벽님의 댓글
|
|
@블랙실베0.5미리 작아요..^^
80 * 55 * 25... 에서 100 * 50 * 25로 바뀌는거죠..머..^^ 전 3대 만드려고 3개주문했어요.. 350j 하고 dan40칩셋만..60달러에 구매가능하기에.. 더 싼데 혹시나 알고 계심...알려주시구요..^^ 나머지 하나는 고민중입니다.^^ |
블랙실베님의 댓글
|
|
@카론의새벽minij같은경우 배터리 1개만 쓰실꺼면 상관없는데.. 2개쓰신다하시면 홀더까지 쓰시면 절대...사이즈가 안나옵니다. ㅜㅜ |
빈티지소주님의 댓글
|
|
훌륭하네요. 보통 어려운게 아닌데..ㅠㅠ |
