뭐가문제일까요...

페이지 정보

로부스타 쪽지보내기 자기소개 아이디로 검색 전체게시물  (211.*.139.250) 작성일 님이 2018년 05월 28일 23시 26분 에 작성하신 글입니다 710 읽음

본문

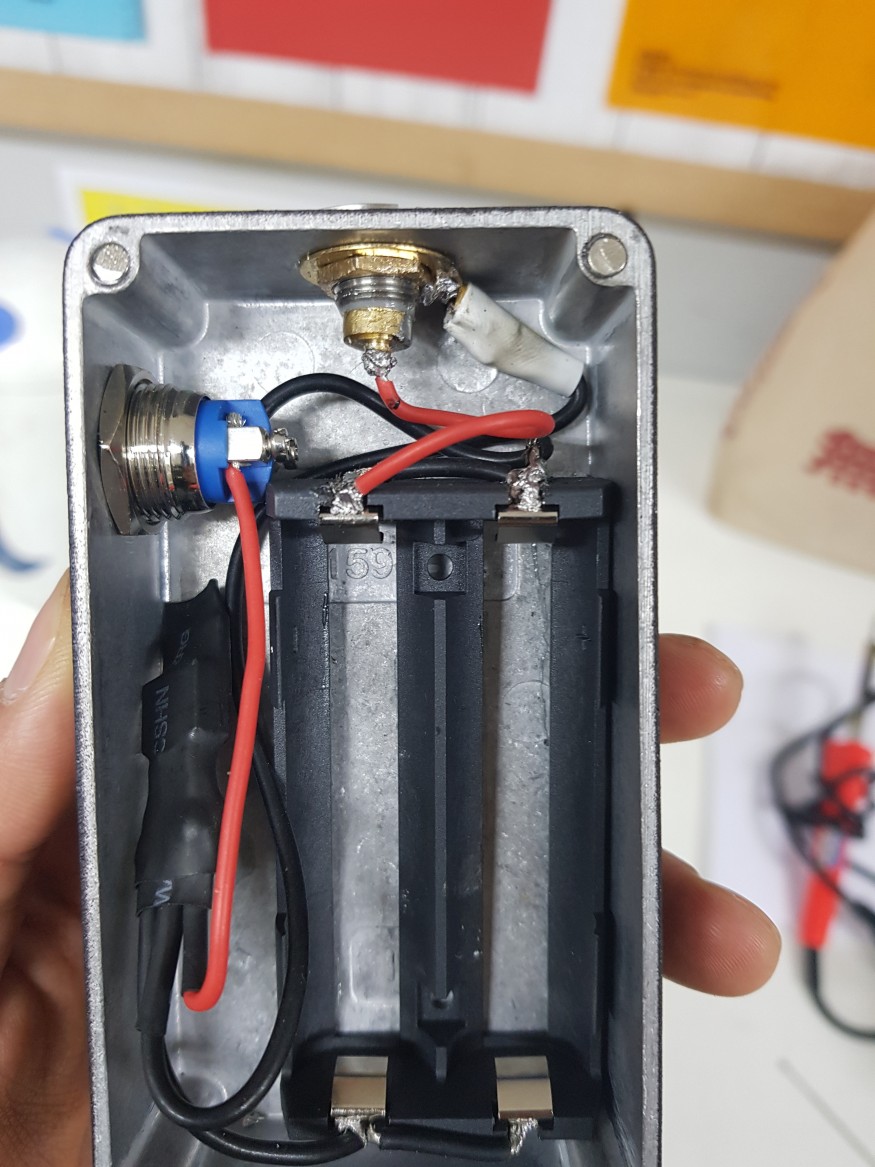

뽀끄미님 영상 보고 모스펫에 저항달고 회로구성했는데 파이어가안됩니다 ㅠ
추천 0
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 5건

닷모드뉴비님의 댓글

닷모드뉴비 쪽지보내기 자기소개 아이디로 검색 전체게시물 (211.*.39.185)
회원아이콘 선이 바뀐것같은데요.. 모양새로 봤을때 모스펫 정면이라 생각하고 다리가 왼쪽부터 G/D/S 인걸로 아는데요.
왼쪽 1번은 G = 게이트 입니다. 수도꼭지로 비유했을때 잠그고 열고하는 부분이라 스위치에 해당되는 다리입니다.
그리고 3번다리는 S = 소스 입니다. 제공하는 부분, 즉 입력입니다.
전지의 -가 모스펫을 통해서 510 쪽으로 연결되야 정상적인 회로가 구성될 것 같은데
지금 사진은 스위치쪽으로 가버린 걸로 생각됩니다.
결론 - 1번과 3번을 바꺼보심이;

닷모드뉴비님의 댓글

└ 닷모드뉴비 쪽지보내기 자기소개 아이디로 검색 전체게시물 (223.*.17.8)
회원아이콘 @닷모드뉴비설명하나가 미스났네요 소스는 출력 크흠... 어째 -가 입력인게 요상허다 생각했네요 제공을 모스펫입장에서의 제공받는걸로  생각을 ㅎ
