지나다가 님이 애기 하신 듀얼 가이드 봉 제작..

페이지 정보

곤이아빠 쪽지보내기 자기소개 아이디로 검색 전체게시물  (112.*.197.3) 작성일 님이 2015년 07월 03일 20시 45분 에 작성하신 글입니다 875 읽음

본문

안녕하세요?



곤이 아빠 입니다.....



지나다가 님이... 자게에...



http://evape.kr/bbs/board.php?bo_table=free&wr_id=372897&sfl=wr_subject&stx=%EC%8B%AC%EC%8B%AC&sop=and



위링크에 게시글을 남겨 주시고...



그후에...



다시...



http://evape.kr/bbs/board.php?bo_table=free&wr_id=384609&&sfl=wr_subject&stx=%EB%93%80%EC%96%BC&#c_401583



요런 글을 올리셨는데요...





그래서.. 제작을 한번... 편한지 안편한지는.. ^^;;;;;;;;;;;;;;



저도 잘 모르겠습니다...



여러분이 판단하세요? ^^

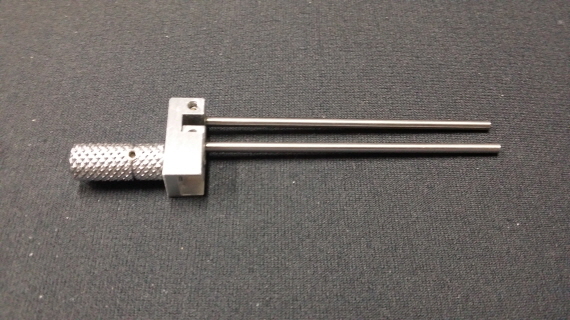

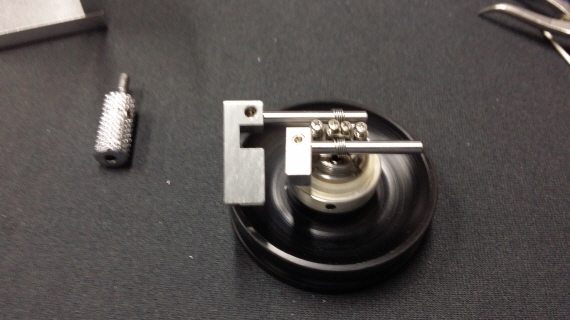

리빌드 받침대 앞에 있는 제품이 듀얼 가이드 지그 입니다...

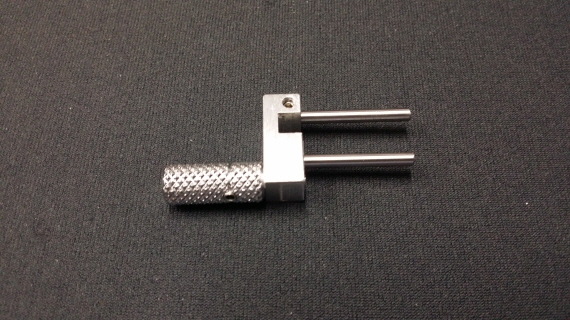

제 손바닥에 올라간 크기 이구요...

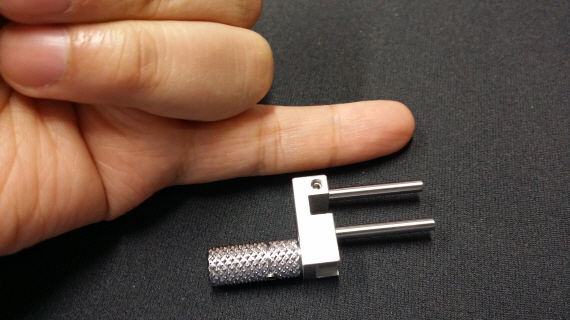

새끼 손가락과 크기 비교 사진 입니다...






간격을 제일 좁게 했을 떄구요...

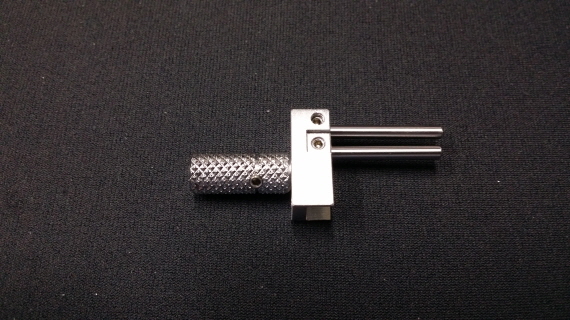

간격을 최대한 넓게 했을때 모습 입니다..



( 손잡이에 볼트가 나사산이 방식으로 되어 있습니다... )

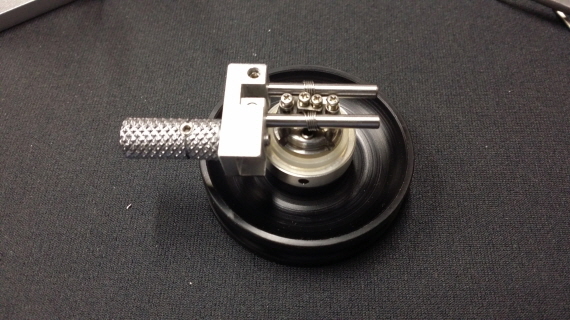

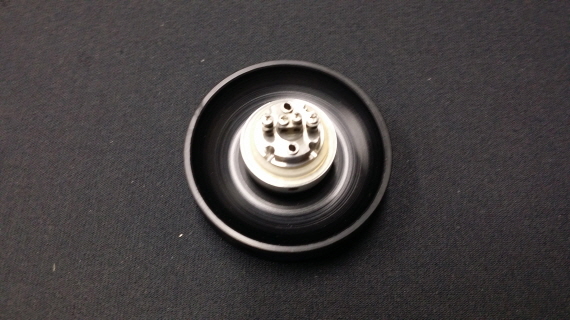

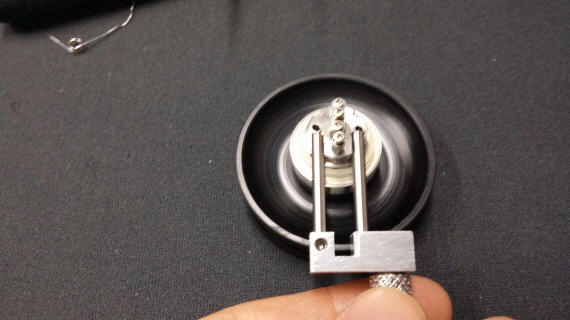

우선 무화기를 리빌드 받침대에 올리고..

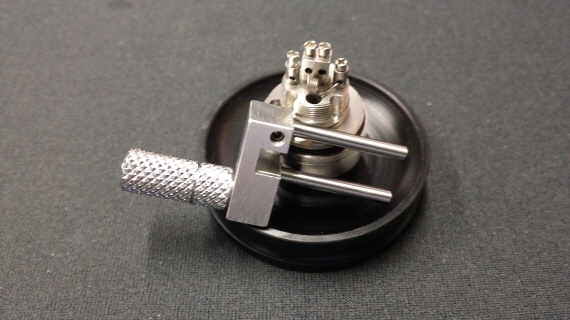

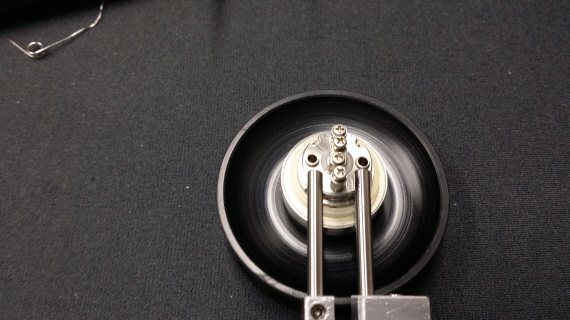

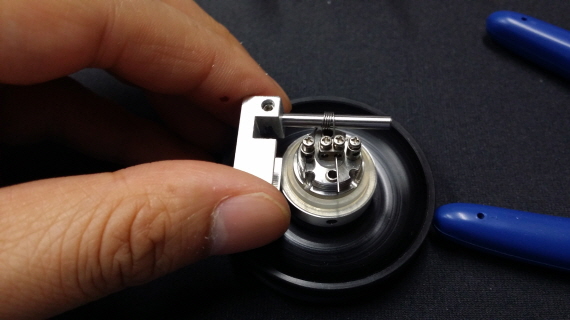

가이드 봉을 센타간 거리를 맞춥니다.... ( 거리 조정 은 손잡이로 .. )







딱 고정 하고 쓰셔서.. 최종 적인 작업에 쓰시면 될거 같고..





또 다른 방법 으로 는 아래 사진에...









전체 분해 해서.. 첫번째 리빌드 할때 선을 끼워 주고...





두번째 가이드 봉을 넣은 다음에...



손잡이와 조립을 합니다 ^^





그러고 조정후 마무리....






핀은 3MM 홀로 뚫어져 있어서 그것보다작은것은 사용은 가능 하나..



위 사진 처럼 SK 핀이 길면 안 좋네요 ㅡㅡ;;;



짧게 짧게 미니미 하게 짤라야 겠습니다...

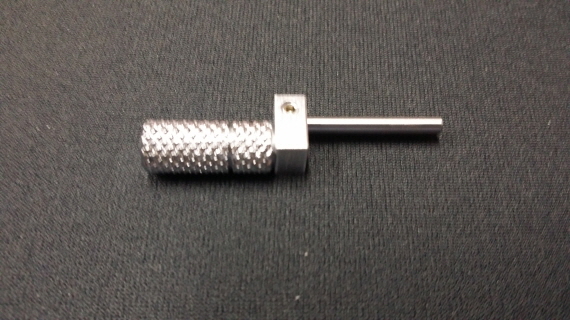

그리고 단일 부품으로도 쓰실수 있습니다 ^^










그리고 마지막으로..

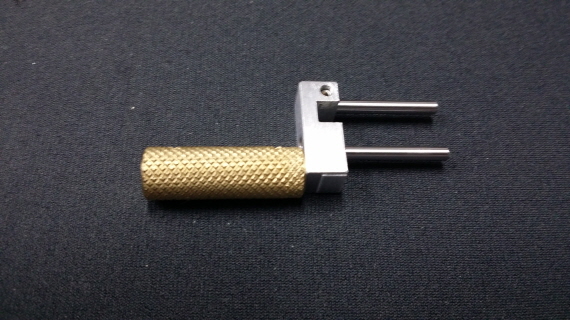

다용도 황동 손잡이와 결합한 사진 ^^;;





그럼 전 이만 퇴근 해야 겠어요..~ ^^

추천 2
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 28

지나가다님의 댓글

지나가다 쪽지보내기 자기소개 아이디로 검색 전체게시물 (39.*.65.116)
회원아이콘 ㅎㅎ. 멋진 아이템. 역시 곤이스타님이시네요. 횡측 거리 아주 명료하게 해결하셨내요. 전문가는 다르십니다.ㅎㅎ

곤이아빠님의 댓글

곤이아빠 쪽지보내기 자기소개 아이디로 검색 전체게시물 (39.*.46.24)
회원아이콘 @지나가다손잡이 보낼때 같이 포장해서 보내드릴게요
앗 그러고 보니 가이드 핀이 부족하네요
쓰셔야 하는 핀 알려주시면 잘라서 같이 보내드릴게요

dixie님의 댓글

dixie 쪽지보내기 자기소개 아이디로 검색 전체게시물 (121.*.249.10)
회원아이콘 아주 훌륭한 아이디어 같습니다.
특히 플러스 나사홀을 공유하는 포스트 3개짜리 무화기 구조에서 매우 유용할 거 같습니다.

저 위아래로 움직이는 뭉치 잡아주는 레일의 우측 끝이 위아래로 ㄱ 자 모양으로 꺽여서, 가이드봉 뭉치가 위아래로만 움직이고 앞뒤로는 고정이면 더 좋을 거 같습니다. 손잡이는 움직이지 않고 제자리에서 볼트로 눌러서 가이드봉 뭉치 고정하는 역할만 하도록 하고요.
1. 왼손으로는 코일 하나를 먼저 끼운 후 손잡이를 잡고 있는다.
2. 오른손에 든 코일 끼운 가이드봉 뭉치를 가져다 포스트에 넣고, 가이드 본체 레일 홈에 끼우고 밀어 넣는다.
3. 위치를 잡으면 왼손으로 잡고 있는 손잡이를 돌려서 가이드봉 뭉치를 고정한다.
4. 포스트의 나사를 단단히 고정한다.
이런 프로세스인데, 곤이아빠님 방식보다는 조금 더 손이 덜 갈 거 같습니다. 한번 고려해보셨으면 합니다.

곤이아빠님의 댓글

곤이아빠 쪽지보내기 자기소개 아이디로 검색 전체게시물 (112.*.197.3)
회원아이콘 @솔개음.. 그게 제가 리빌드를 못하는건지...... 하던방법이 틀려서 그런건지... 좀 불편해서.. 원래 저 듀얼 방식을 의도 하셨던...
지나가다 님이 테스트 해주시길 바라는 거에요 ^^
