일단 계발 목적은

1. 담뱃갑 사이즈와 동일해서 컨펙트 하게 주머니에 들어갈수 있어야되고

2. 무화기가 위로 튀어 나와서 (지금까지의 모든 모드기기(메립형드립팁포함))이상하게 보이지 않는 깔끔한 4각형이야 하며

3. 바텀피드 매립형이 하나로 가능해야 된다.

를 목적으로

많은 분들이 댓글 달아주신 내용을 참고하여 만들어봤습니다.

* 꼼탱이 님의 vamo v8 칩의 문제점

* 브라키오​ 님의 버튼 함몰 구조

* 리버티​ 님의 버튼 위치

등등 많은 의견 참고하여 만들었습니다.

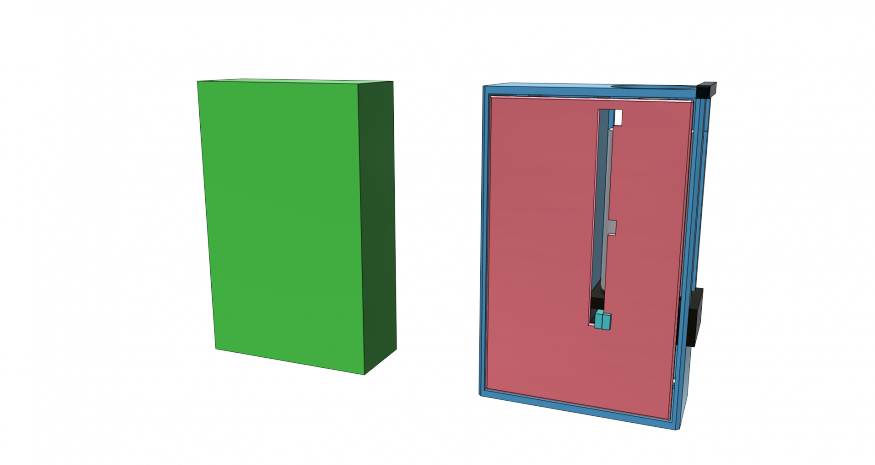

앞

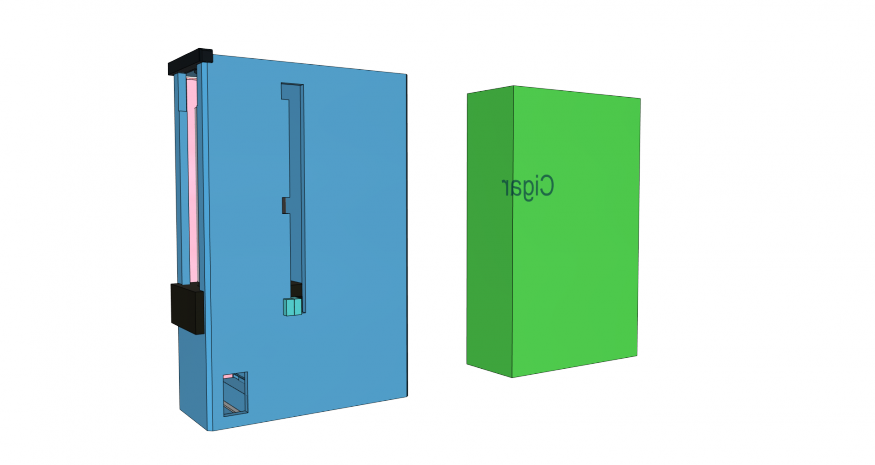

옆

좌

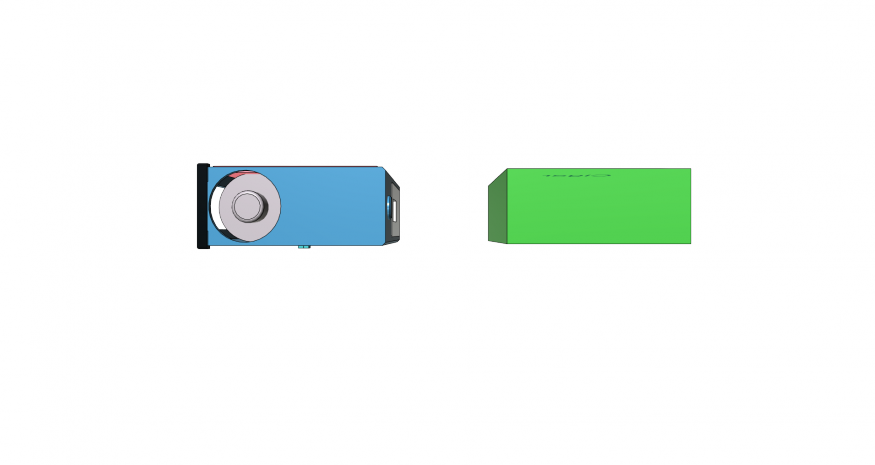

위

아래

뒤

작동원리

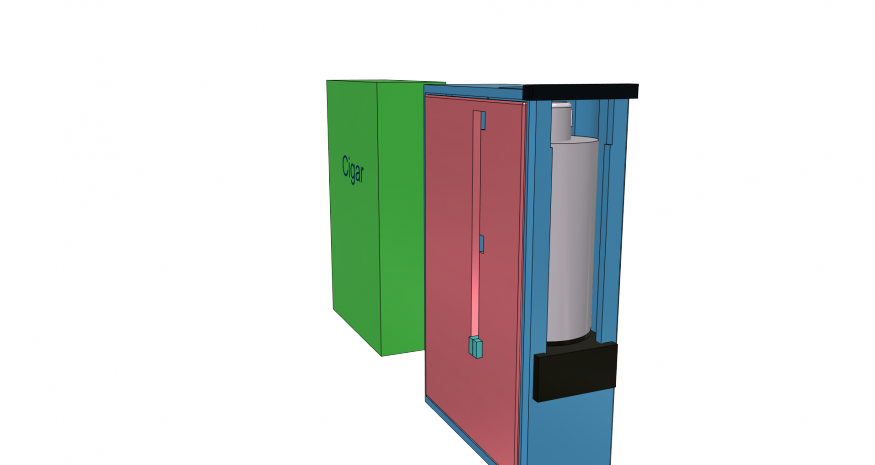

1단계 잠금상태

작동원리

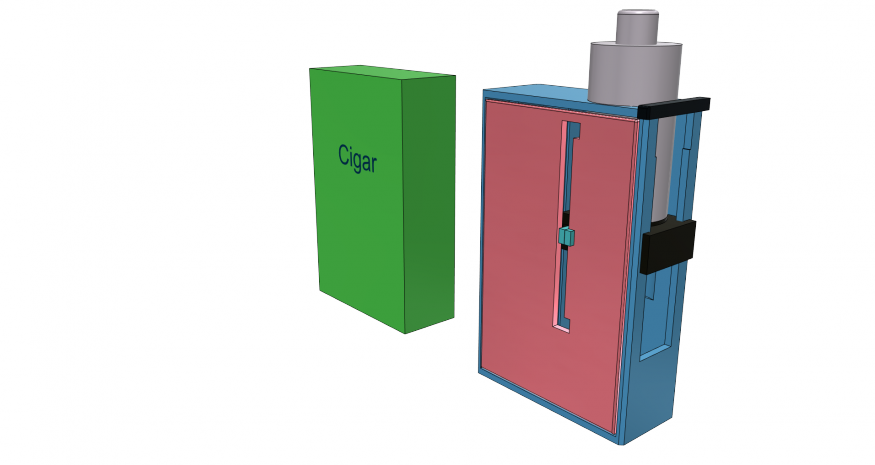

2단계 해지상태


작동원리

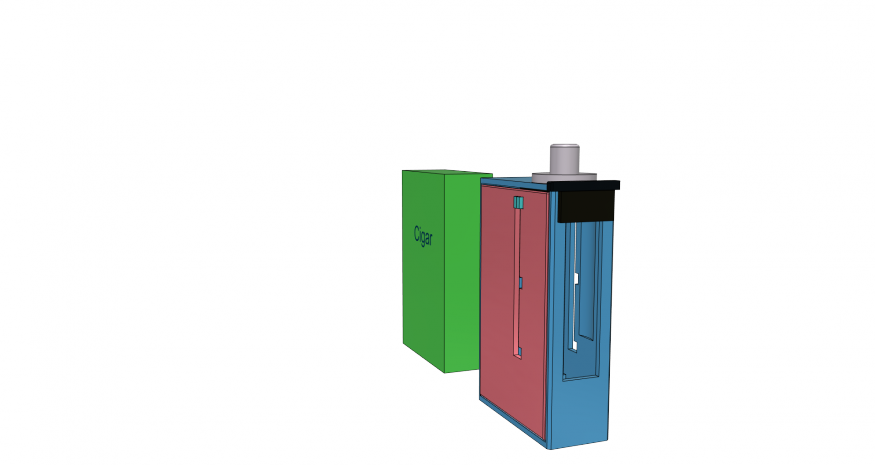

3단계 이동상태

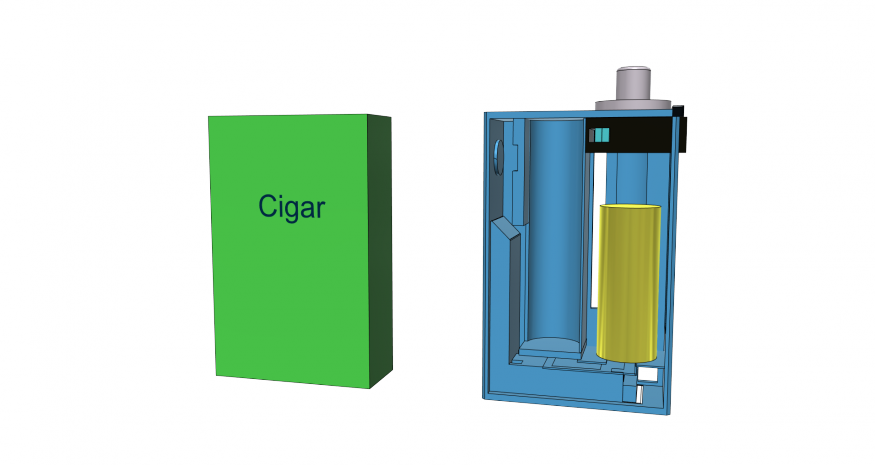

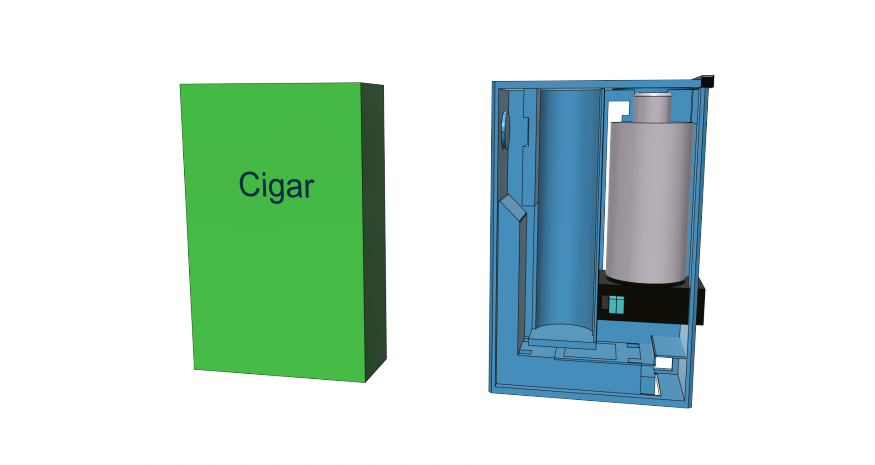

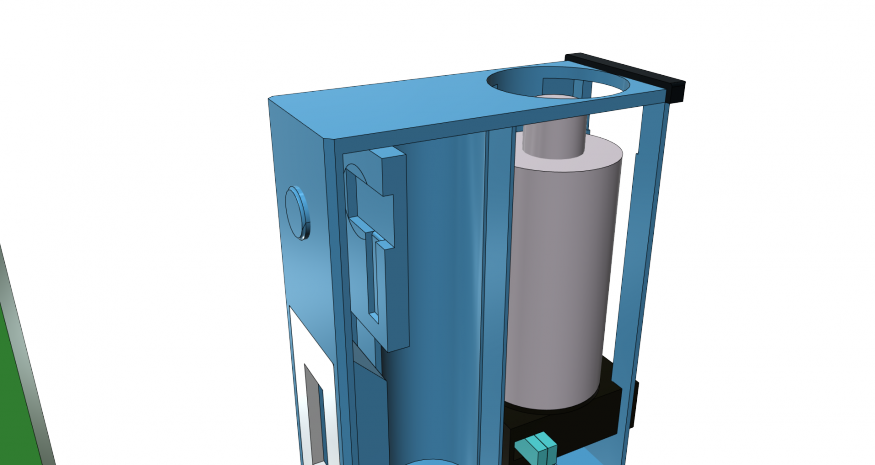

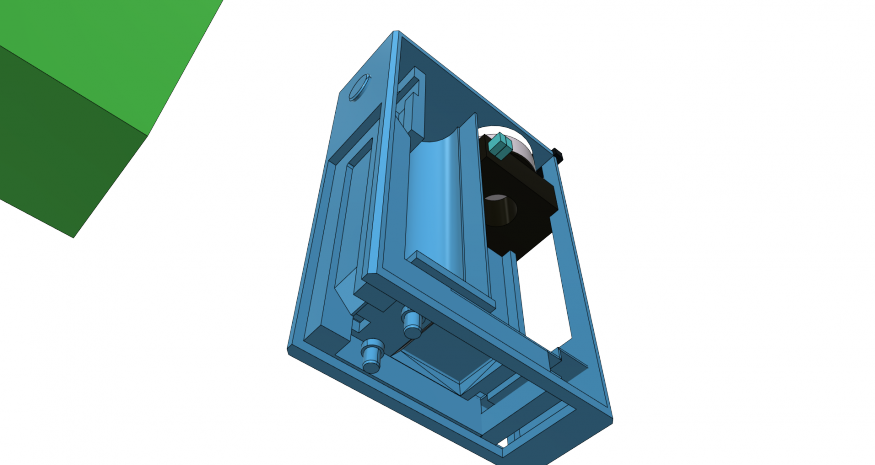

내부

버튼

2단

3단

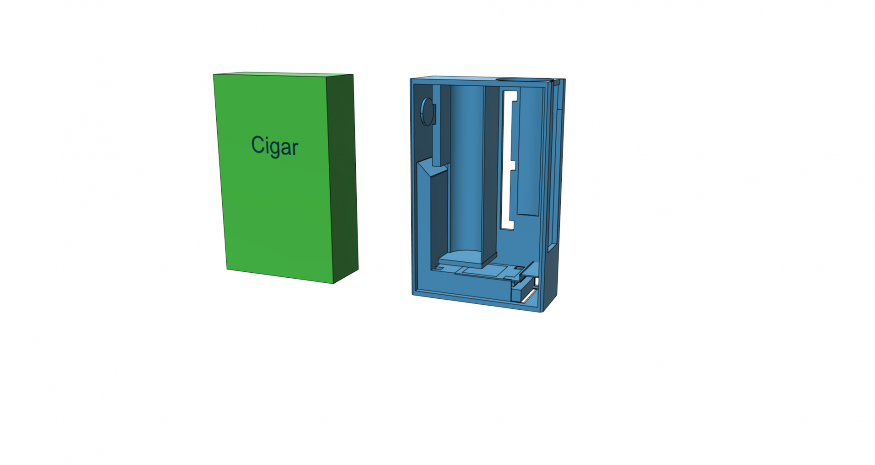

부품1(본체&버튼)

부품2(상단 프로텍터 엘레베이터 삽입후 접착제로 봉인)​

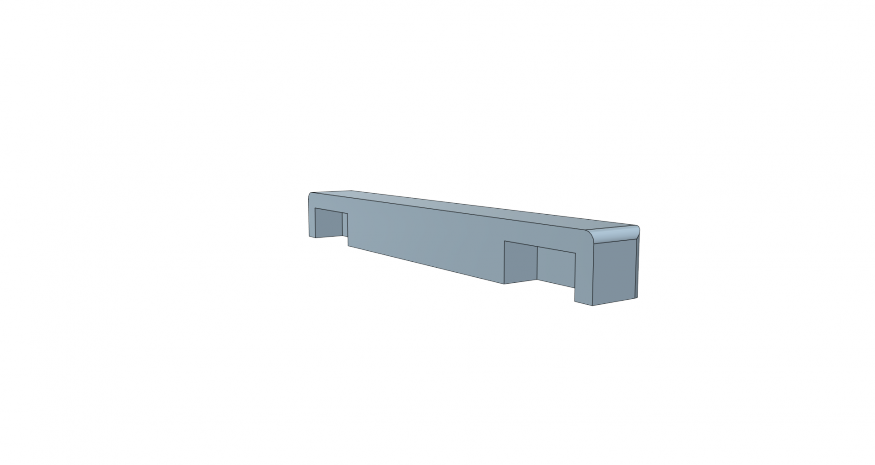

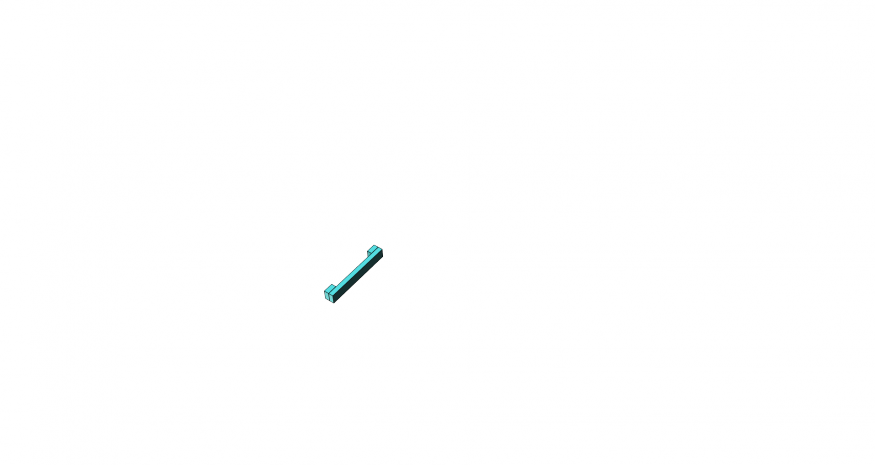

부품3(키)​

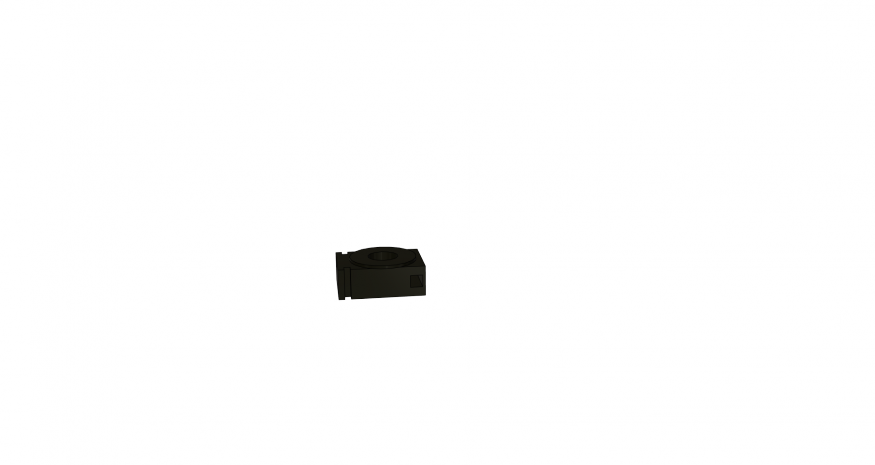

부품4(엘레베이터 510컨넥터)​

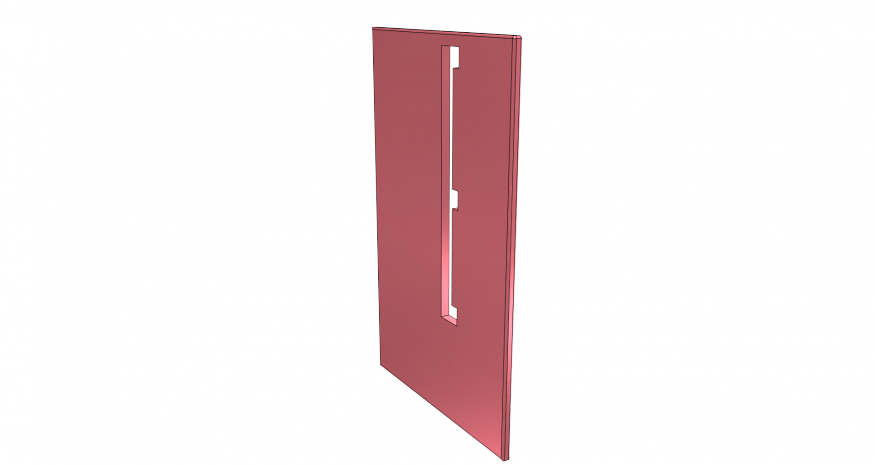

부품4(덮게)​

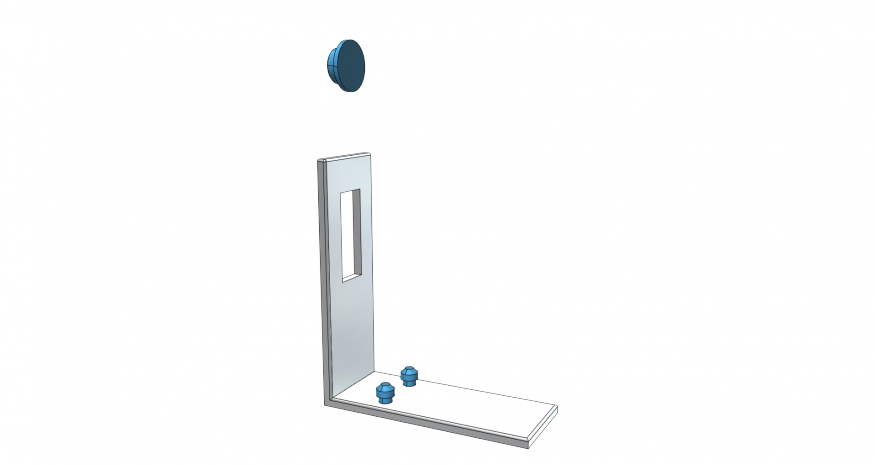

부품5(하부덮게&버튼)​​

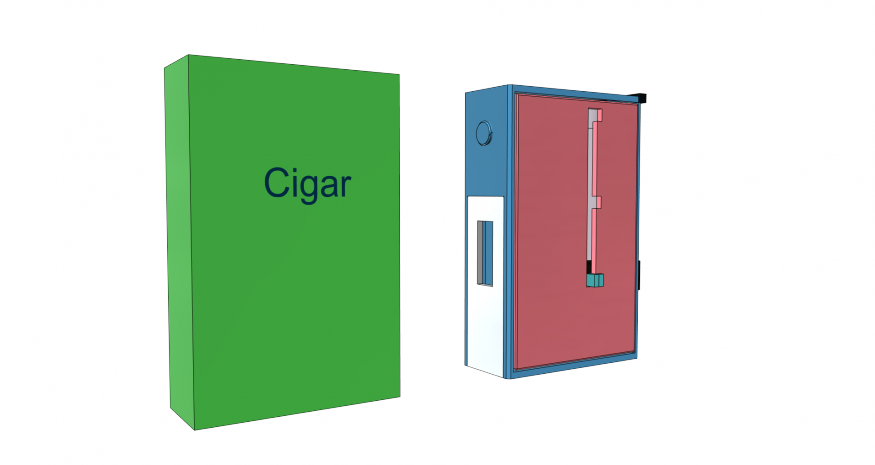

바텀피드 예시(스퀑크는 우측을 통해서)

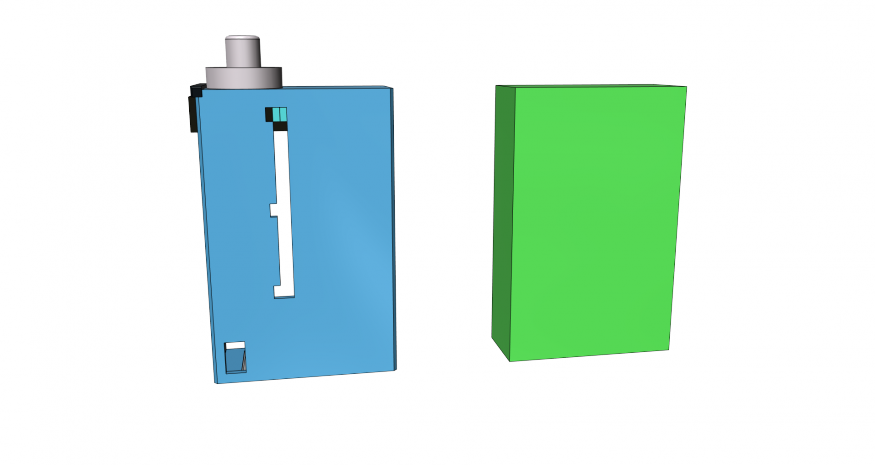

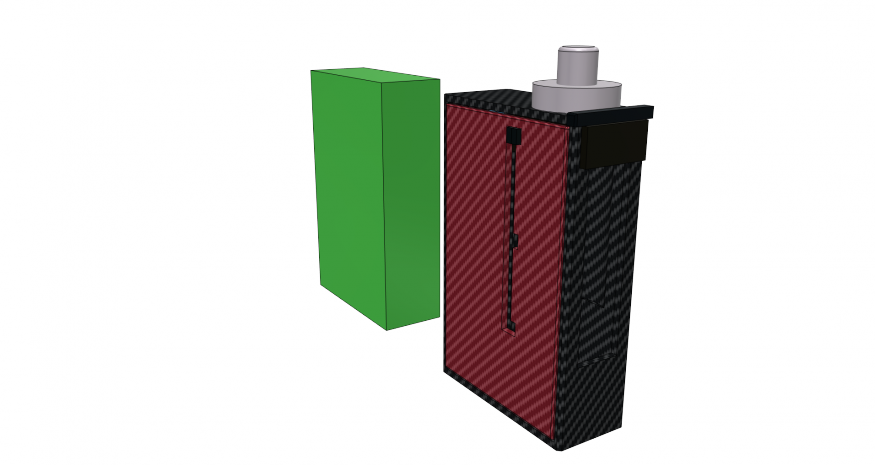

카본시트지 부착예시중 베이핑시

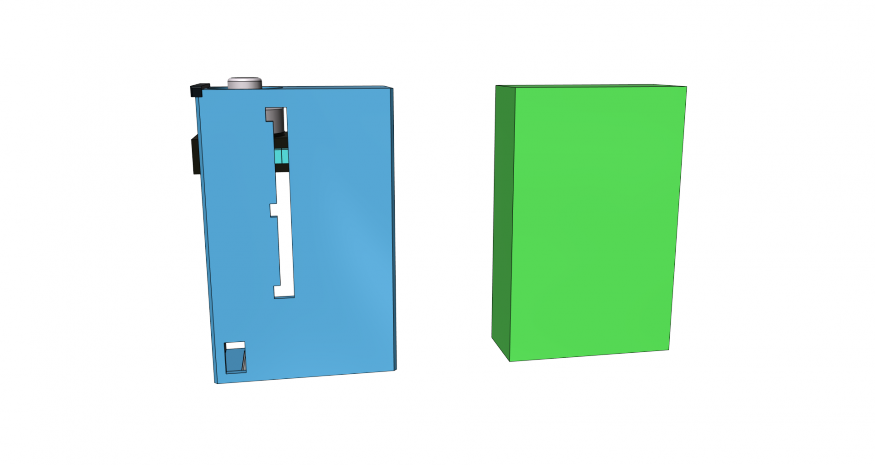

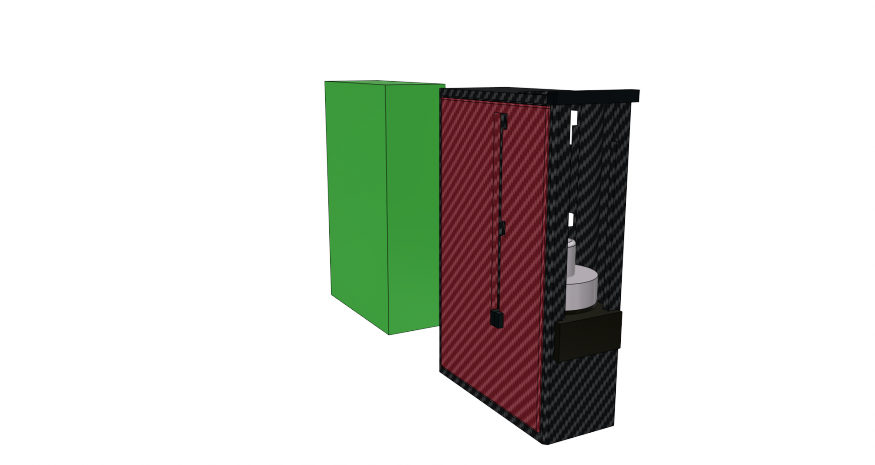

카본시트지 부착예시중 이동시

아직 자석의 크기를 안정해서 못넣었지만 그것 이외에는 모든작업 끝난거 같습니다.

사이즈는 담뱃갑과 동일하고 굵기만 1mm추가 되었습니다.

담뱃갑(가로:56mm 세로:8.8mm 높이:2.2mm​)​<>DIY 모드(가로:56mm 세로:8.8mm 높이:2.4mm​)

​

여기서 핵심은 엘레베이터 방식의 510 컨넥터와 키부분 입니다

3d 프린터여서 당연히 플라스틱이라 모양이 조금 장난감 같지만

무게를 간담하기 위해 키부분은 4mmx2mm의 두깨를 사용하고 엘레베이터 부분이 x축(10mmx15mm)을 잡아줘서 문제 없을꺼 같습니다.

만약 메탈로 제작된다면 조금더 얇고 단단해서 좋을꺼 같네요

지금까지의 문제점은 역시나

510커넥터의 연결된 배선들을 어떻게 관리하는지 인데 아마 고무테이프로 감싸고 510커넥터를 부착시 3단 높이의 와이어길이만 한다면

그나마 괜찮을꺼 같습니다.

어디까지나 아직은 모델링이라서 직접 출력 해보고

만들어 봐야지 될꺼 같습니다.

제가 3d프린터 출력하고 난후 출력후 이상이 없다면

누구라도 dna 40 칩은 멀쩡한 고장난 모드기 보내주시면

이걸로 만들어서 보내드릴까 생각중입니다.

여러분의 많은 조언 감사합니다.

혹시라도 보시고 부족한 부분 있으면 알려주세요

어디까지나 전공이 이런쪽이 아니라 모르는게 많습니다 ㅠㅠ
