회사에서 이벱질하다가 얼마전에 산 코일의 저항값 계산하는게 궁금해서 뻘짓으로 계산함
해봤습니다. 이게 참고가 될지 모르겠지만 혹시나 궁금하신 분들은 보세요. 계산하는게 쉽진 않네요...ㅎㅎㅎ

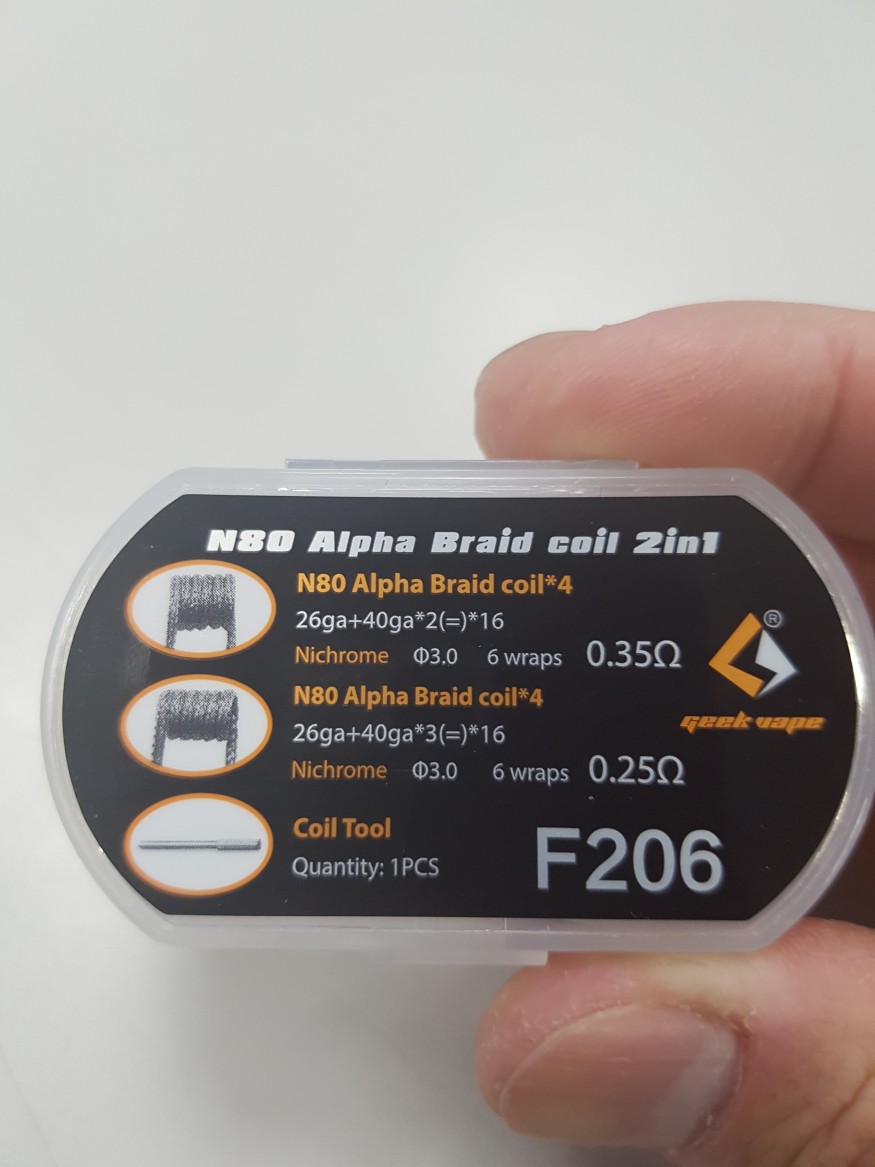

예) N80 26 gauge + 40 gauge*2(=)*16 6wraps 0.35 Ω
처음엔 코일 박스에 써 있는 이 문구 해석하는데도 어려웠네요. Wire의 재질은 모두 N80(Nichrome)이 1개의 26 gauge와 40 gauge wire를 댕기머리 꼬듯이 총 32개(2개씩 뭉쳐서 16묶음)로 이루어진 코일입니다.

(계산과정)
N80 26 gauge저항값 : 8.461Ω/M
N80 40 gauge저항값 : 216.849Ω/M
Wire 길이(단위 : 미터) : Dia.3mm에 6바퀴, 다리길이는 20mm, Braid로 꼬았으니 할증 20%고려하는것으로 가정 : ((2*3.14*1.5)*6+20)*1.2/1000 = 0.092m
이 값은 휴대폰 어플 Vape Tool에서 참고했습니다.

같이 일하는 전기엔지니어 한테 물어봐서 병렬 저항을 합쳤을 때 저항 계산하는 법을 배웠네요(이게 뭐라고 물어봐서 계산하고 앉아 있는지..ㅋㅋㅋ)
저항은 Wire의 길이에 비례하고 단면적이 반비례하니까,
8.461*(216.849/32) / 8.461+(216.849/32) * 0.092 = 0.35 Ω

이렇게 계산됩니다. 다른 재질과 다른수의 Wire도 이런방식으로 하면 계산이 되겠네요. 프리빌트 코일 사서 한바퀴 더 감거나 덜 감기를 원하실 때 한번 재미로 계산해 봐도 될거 같네요~ 즐거운 베이핑 되세요~~
