3D 펜으로 자작기기 만들기

페이지 정보

ojletter 쪽지보내기 자기소개 아이디로 검색 전체게시물

작성일19-06-24 14:54 3,403읽음

본문

3D 프린팅으로 자작기기를 만드는게 의외로 재밌더군요.

그래서 이것저것 만들어 봤는데

사실 가장 힘들고 어려웠던점은 곡선의 디자인을 구현하는 것이고

구현한 외형을 실제로 확인하고 수정하는 과정이 너무 길다는 것이었습니다.


그래서 생각했던것이 '3D펜으로 외형을 실시간으로 만들어보자'였습니다.



'ㅁ'

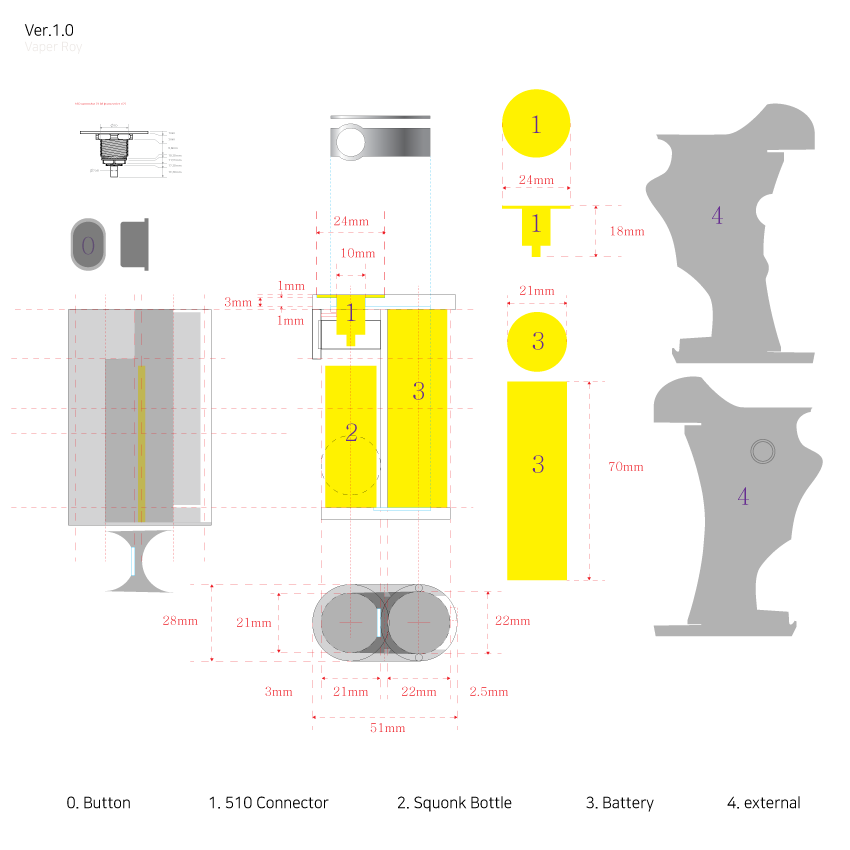

시작을 위해 도안을 만들기 시작했습니다.



3D 프린터를 사용하지 않기 때문에 평면적인 도안이 필요했고


그때문에 일러스트레이션을 이용해 도안을 그렸습니다.

(사진은 21700 도안이네여...18650 도안이 어디갔지..)


사실 이때까진 쉽더군요 ㅎㅎ


(이때 접었어야 했는데...)





내용이 길어지면 지루할테니


바로 결론을 말씀드리겠습니다.


가장 힘들었던 부분은 표면을 다듬는 것과

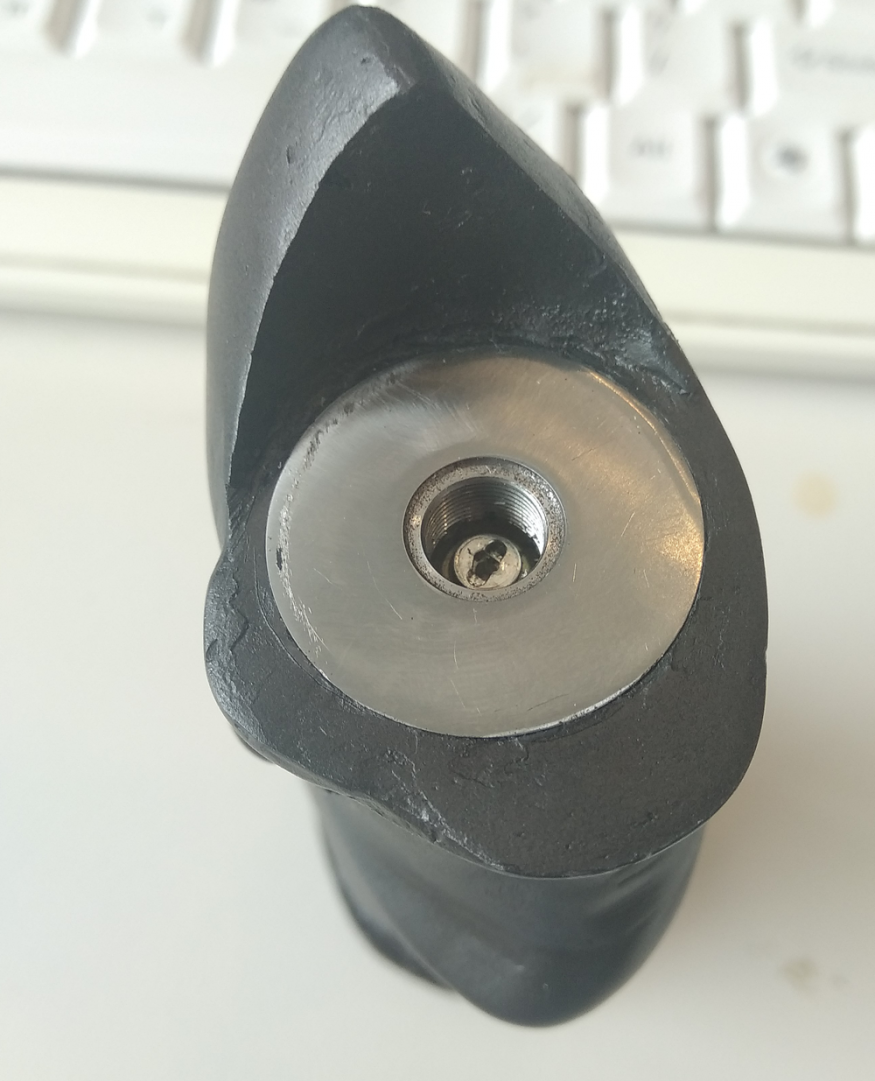

커넥터를 이격없이 깔끔하게 결착시키는 것이었습니다.






(확대하니 고르지 못한 면이 더 많이 보이네요 ㅎㅎ)





그리고 두번째로 많은~~~ 신경을 썼던 부분은 배터리입니다.




배터리 접점부,

배터리를 탄력있게 잡아주는 범위를 예상하고 구현하는 것도 참 힘든작업이었네요 ㅎㅎ

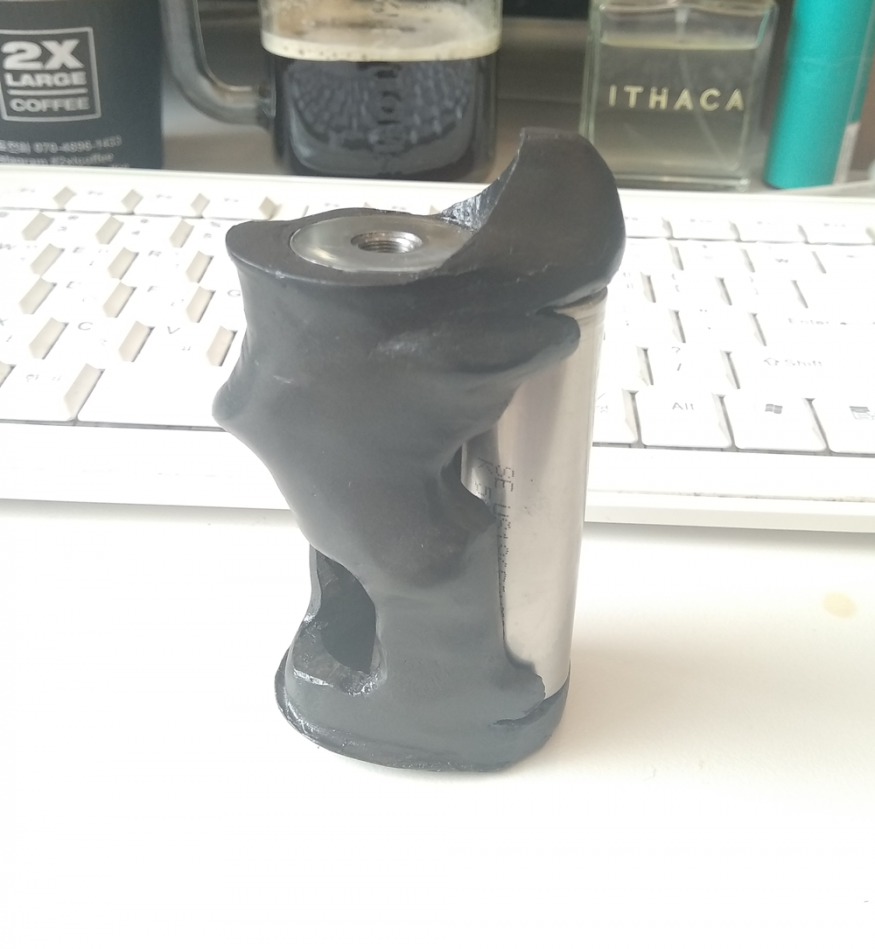

그리고 완성된 모습입니다.




외형을 저렇게밖에 할 수 없었던 이유는
예전 3D프린팅 작업에서 얻었던 교훈중에 하나가

FDM방식은 열에 취약하다는 것이었습니다.

그래서 온도에 의해 병형될 수 있는 커넥터 주위를 두껍고 단단하게 작업하였습니다.

뭐 SLA방식이면 좀 더 열에 강하겠지만 안타깝지만 3D펜은 FDM방식으로만 만들 수 있습니다..ㅎㅎ;


처음 설계와 다른 디자인이지만

손으로 쥐어보면서 제 그립감에 맞춰 조금씩 변형했기 때문에

지금의 형태에 더 만족하고 있습니다.


제작 기간은

일주일정도 걸렸던 것 같습니다.


사용된 공구는

3D펜, 필라멘트, 인두기, 각종 사포, 서페이서, 검은색도료 등 입니다.


사진상의 제작기기는 18650이기 때문에 기능을 좀 추가한 21700버전의 바텀도 만들어 보려고 합니다.

생각보다 재밌네요. ㅎㅎㅎ


모두 도저언~
