모든 주문 목록이 도착한 것은 아니지만...(무연납, 실리콘 전선, 가스캣)

기존에 모아둔 소재만으로도 몇 개 만들 견적이 나오기에 샘플&습작으로 만들어봤습니다ㅎㅎ

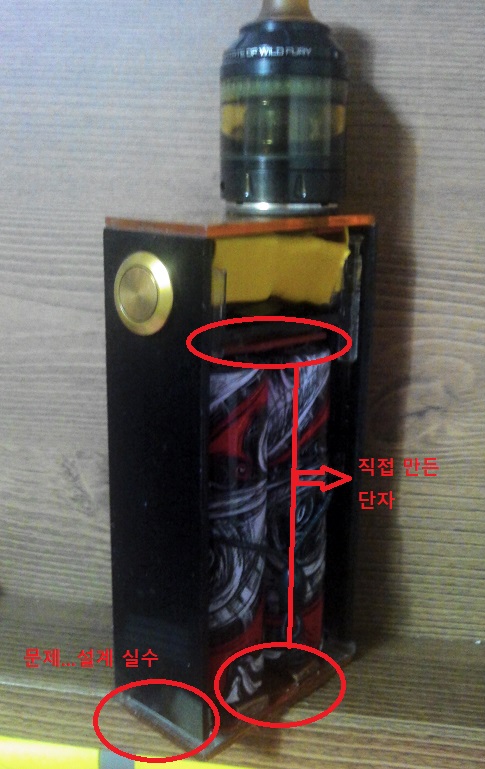

배터리 단자도 퓨어코퍼(순동)으로 직접 만들고 연결했습니다만...문제가!

배터리 체결 공간 설계를 잘못해서 딱 3mm 부족했네요;;

일단 완성을 하자는 생각에 어떻게든 땜빵을...아크릴 쫄대로 해결했습니다

스펙...

99mm × 46mm × 25mm (무화기 체결부까지 높이는 101mm)

전선 12AWG(현재 보유 중인건 이거뿐이라...)

배터리 접점 단자 : 퓨어코퍼(순동 99.9%) 직접 제작

무화기 연결 오링 압착 단자 : 브라스(황동)

총알 단자 : 브라스

스위치 : 나사산 직경 12mm 버튼부 직경 14mm

모스펫 : IRLB3034

겉면 소재 : 아크릴

발열부분 해결? 실리콘 시트, 얇은 오링으로 처리

무게? 측정은 하지 않았습니다만, 아크릴 소재라 한발 가변기기 보다도 가볍습니다

...작동은 문제없이, RDA 듀얼 코일 0.15Ω까지도 확인했습니다.

하지만, 전체 높이 96mm로 설계했는데, 단자가 들어간 배터리 체결 높이를 잘못 계산했고, 결과는 앞선 언급과 같이 3mm 두께 쫄대로 해결했습니다.

덕분에 위에서 보면 괜춘하지만 밑을 보면 짜증나는 형상이 되어버렸네요ㅜㅜ

전선과 무연납, 그리고 가스캣이 마저 오면...아까운 스위치만 뜯어내고 좀 더 깔끔하게 다시 만들어야겠습니다ㅎㅎ(샘플&습작이라 No Problem!)
