나만 몰랐던 이야기(가변기 구입시 참고사항)

페이지 정보

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물  (14.*.123.184) 작성일 님이 2016년 03월 01일 21시 13분 에 작성하신 글입니다 5,038 읽음

첨부파일

본문





나는



80w 기기를 갖고 싶었습니다.

0.2옴 정도에서 80w 로 뿜뿜 하면 용가리가 될줄 알았습니다.

하지만 , 80w 로 기기는 밀어주지  못하더군요 .

 왜 인지 몰랐습니다.

그냥 80w 지원이니까 , " 최대로 사용하면 안되는건가?"  라고 막연히 생각했습니다.



그래서 , 200w 기기를 구매했습니다.

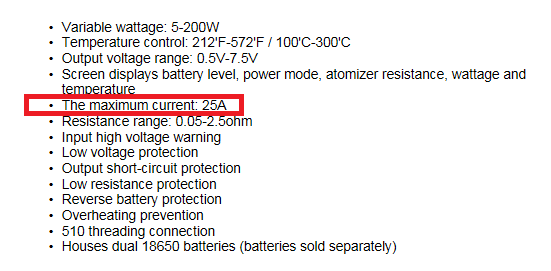

사양은 아래와 같습니다.




스펙에서 보다시피 저항범위  0.05~2.5ohm  이니

클랩툰 코일로 마구 감아서 0.1 옴 만들었습니다.

그런데, .비보호 고방전 으로 구매해서 풀~~ 충전한 배터리를 넣어도 ..

100w 로 사용이 불가능합니다..  .. 배터리가 약하다네요 .

왜 그럴까 ??



 아무도 알려주지 않는 ' 나만 몰랐던 이야기 ' 입니다.
















 색은 전압을 기준 잡고 대략적으로 표기한것이므로 큰 의미는 없습니다.

 위험도나 안전성에 관해서는 배터리의 방전율이나 충전상태등이 더 중요합니다.

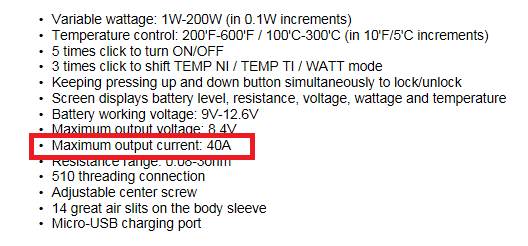

 LIPO 배터리를 사용하는 DNA200 제품의 경우는 대부분 아래와 같습니다.

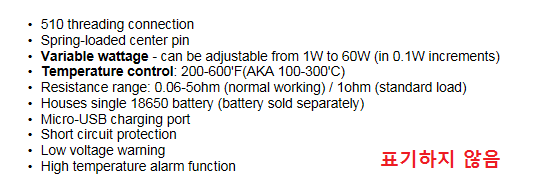

그리고 ,아래와 같이 max output current 를 공개하지 않는 경우가 제일 많습니다.

왜 공개하지 않는지는 다들 짐작하실 겁니다.








결론을 이야기하면



극저옴 고와트 폐호흡을

추구하시는 분들에게는

가능한 지원 전류값이 높은 제품을 사는것이 좋겠지만 ,,

전류가 높은 제품들은 가격이 같이 상승하므로 ,



본인의 빌드법이나 환경에 알맞는 적절한 제품을 구매하시면 되겠습니다.













 이해를 돕는 추가 글 .



연속방전률 20A 에 순간방전률 30~35A 인 배터리 2발을 넣은

최대 100W 가변기라고 해도   최대지원 전류가 20A 라면 ,

   무화기의 저항값이  0.1 옴 일때에는

가변기의 제조사나 칩에 따라서

로우배터리나 체크배터리 메시지를 보여주면서 작동이 안되거나 ,

작동은 되는데 40W 로 밀어주는 현상이 일어납니다..

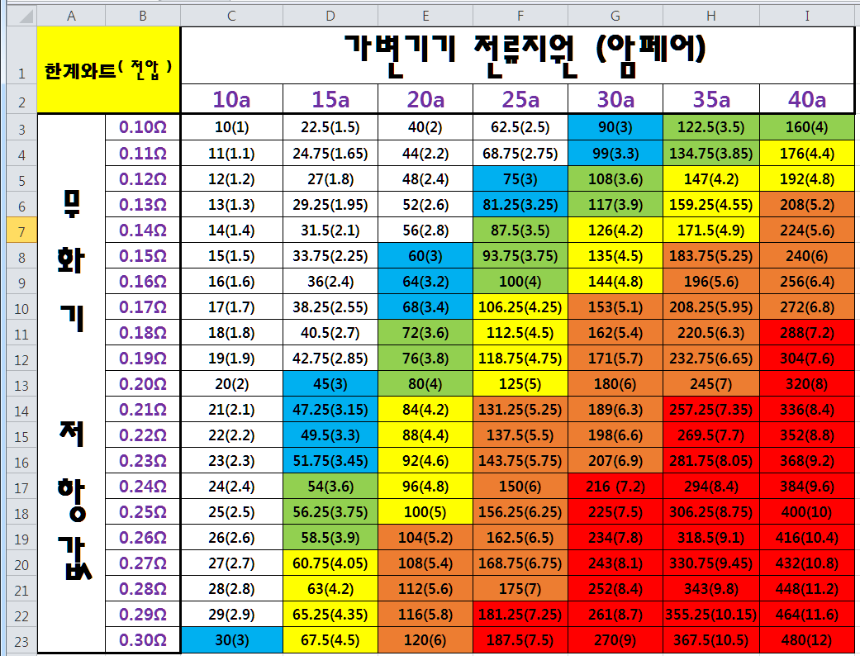

위 엑셀표를 보시면  20A(가로E열) 와

0.1ohm(세로3번) 이 만나는 위치에 40(2) 이라고 적혀있습니다.



즉, 가변기 최대지원 전류가 20A 면 , 무화기 저항값을 0.1옴 설정시

최대 40와트 까지만 사용가능하고, 이때 전압은 2볼트라는 뜻입니다..



배터리의 전류가 충분해도 ,실제 밀어주는 가변기의 전류통로가 좁기 때문입니다.

실생활에서 자주보는  병목 현상과 비슷한 이유입니다..







 그렇다면 , 최대지원전류값이 20A 에 최대지원와트 100w 가변기는

어느정도의 저항값에서 100w를 사용할수 있는것인가 ?



100(5) 라고 적힌 가로E열 ,세로18번에서 보듯이

0.25 옴은 되야 100w 를 사용가능합니다.



















추천 12
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 47

잉모탈님의 댓글

잉모탈 쪽지보내기 자기소개 아이디로 검색 전체게시물 (66.*.82.203)
회원아이콘 음 주로 사용하는 20A 18650단발도 0.2옴정도까진 써볼만 한가보군요ㅎㅎ
항상 1옴 근처를 추구 하는 빌드만 하다보니 표만 봐도 괜히 무섭습니다ㅎㅎ

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘

@잉모탈그정도는 꽤 안전수치입니다.게다가 가변기기가 로우배터리 보호회로도 있으니까요
자동차 시속 150 km 이상 달리시는것과 비슷한 위험이라고 봅니다.
저는 200km 밟습니다. 음핫 ~

잉모탈님의 댓글

잉모탈 쪽지보내기 자기소개 아이디로 검색 전체게시물 (66.*.82.198)
회원아이콘

@유하몬다행히 제 차는 가스차라 죽자고 밟아야 160입니다.
왠지 안전한(?)느낌입니다ㅎㅎ

그냥 하던대로 1옴을 감도록 하겠습니다 ㅎㅎ

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘 @개얼굴저도 쫄보인데 .한계는 대략적으로 파악한 후에 그걸 넘지 말자는 주의라서 ..
물건 사면 이것저것 시도를 해봅니다. ㅎㅎㅎ
참고로 , 위의 25a 지원 200w 를 저는 산적이 없습니다 ㅋㅋㅋ

월령님의 댓글

월령 쪽지보내기 자기소개 아이디로 검색 전체게시물 (114.*.90.135)
회원아이콘 정말 좋은 글입니다
모든 전자부품 소자는 흔히들 내압이라 하는데 전압보다 전류량이 클수록
가격이 비쌉니다
또한 전자부품들은 전류량이 커질수록 내부저항에 의한 열을 발생하며
그열로 인해 다시 저항감소 전류량 더 증가  한순간에 폭삭 (__)
좋은글  추천드립니다

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘

@메이자신에게 불리한 이야기는 잘 하지 않는법이죠 .
대략 공개하지 않는 기기들은 20a 라고 보시면 됩니다.
출시된지 1년 된 제품들은 15a 인것도 많습니다.
엄멀히 말하면 , 꼭 밝혀야 할 이유도 없고 , 그렇다고 나쁜것도 아닙니다.;;;
저옴으로 안쓰는 사람들도 많으니까요 ㅎㅎ

메이님의 댓글

메이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (168.*.187.43)
회원아이콘

@유하몬아하~
댓글 쓰고나서 곰곰히 생각해봤는데 그 생각이 얼추 맞네요 ㅎㅎ
불리한 이야기라서 굳이 하지 않는거라는거...

본문에 설명해주신 이야기.. 정말 몰랐던 이야기입니다.
좋은 정보 감사합니다~ 추천!

직이님의 댓글

직이 쪽지보내기 자기소개 아이디로 검색 전체게시물 (114.*.89.244)
회원아이콘 배터리 자체가 최대 출력이 보통 20A 30A입니다...

거기다가 비보호기때문에 결국 모드기가 알아서 제어해줘야됩니다... 대부분 한발짜리는 안전을위해 20A에서 막을거고 두발 직렬이면 35A~40A에서 막을거에요

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘

@직이전자 계열을 잘 모르시는 분이나 전압 전류가 생소하신 분들은 전혀 모르시거나 짐작조차 못할 내용이지요 .ㅎ
저처럼요 ㅎㅎ

eesh님의 댓글

eesh 쪽지보내기 자기소개 아이디로 검색 전체게시물 (221.*.32.207)
회원아이콘 소형화를 지향하는 가변기기에서 무작정 전류량을 늘리기도 힘들어요. 커패시터나 인덕터의 크기도 고려해야하고 pcb 트레이스의 넓이나 두께도 고려해야하고 부품의 저항에 따른 발열도 고려해야하죠. 기기가 다룰수 있는 전류량의 한계때문에 대부분의 가변기기들이 최저옴으로는 최대와트를 못뽑곤해요.

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘 @eesh말씀하신 몇가지 이유로 인해 한계치가 정해져 있는게 사실입니다..
문제는 . 일반인들은 잘 모르고 그냥 최저옴에 왜 안돼지?  라고 생각하게 마련이지요 .

eesh님의 댓글

eesh 쪽지보내기 자기소개 아이디로 검색 전체게시물 (221.*.32.207)
회원아이콘 @유하몬그렇죠. 가변기기 제조사들은 정보제공에 상당히 인색하죠. 잘못된 정보도 많고요. 가변기기(스위칭컨버터)의 출력 전류량은 인덕터와 캐패시터의 용량에 크게 좌우됩니다. 스위칭이 on이 됐을때 인덕터와 커패시터를 충전하고 off가 됐을때 충전되 있던 에너지를 방전을 하거든요. 스위칭 되는 헤르츠가 늘어날수록 충방전 횟수가 늘어나니 부품의 크기도 줄일수있고 효율도 늘어나지만 그것도 한계가 있어요. DNA200보드 처음 나왔을때 인덕터 2개 달린거보고 잠시 놀랬죠 ㅎㅎ

흐헤히후님의 댓글

흐헤히후 쪽지보내기 자기소개 아이디로 검색 전체게시물 (1.*.156.220)
회원아이콘

흐 전에 질게에 제가 쓴 가변기 추천부탁글에서 댓글로 말씀해주신 그 내용이군요 ㅎㅎ 다시한번 정리해주셔서 감사합니다!!

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘 @흐헤히후네 . 흐헤히후님의 경우는 이미 어느정도 겪어보시고 의문을 가지신 상태라 설명하기 쉬웠지만 ,
모르시는분들을 위해 엑셀 노가다좀 했습니다. ㅎㅎ
저도 ,빌드할때 참고하려는 목적도 있구요 .ㅋ

비니님의 댓글

비니 쪽지보내기 자기소개 아이디로 검색 전체게시물 (104.*.0.93)
회원아이콘 제가 가변기기를 낮은 저항 / 높은 파워로 써 본 적이 없어서 궁금한게 있는데요,
80W로 밀어주지 못한다는 것이, 80W를 설정하면 가변기기에서 아예 차단을 시켜버린다는 뜻인가요,
아니면 80W를 설정해 줘도 실제로 밀어주는 파워는 그에 훨씬 못미친다는 뜻인가요?

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘 @비니제조사별로 다릅니다
A사 제품들은 저항이 깜빡이면서 와트를 강제로 다운시키고(흔히, 전압강하 이슈가 나오는 sxk 가 대표적이죠), B사 제품들은 체크배터리로 차단 시켜버립니다

일루문님의 댓글

일루문 쪽지보내기 자기소개 아이디로 검색 전체게시물 (223.*.67.16)
회원아이콘 우왕~ 깔끔하게 잘쓰셨네요~ ( 모노가타리 생각나서 더 좋았...ㅋㅋㅋ )

한가지 덤으로 건전지 내부저항의 문제도 볼수 있어요.
건전지 속에는 내부저항이라 부르는 미소저항이 있는데 이 내부저항을 통해서 건전지의 최대 전류값이 정해지게 됩니다.
문제가 되는건 코일의 저항이 내부저항과 비슷해 지거나 더 낮아지게 될때인데... ㅂㄷㅂㄷ

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.123.184)
회원아이콘 @일루문모노가타리 형식이 이해가 빠르긴 하죠ㅎㅎ
대부분의 가변기들은 배터리 최대전류량을 뽑아주거나 , 그 이상의 전류량을지원합니다(이 경우는 풀배터리일때)

일루문님의 댓글

일루문 쪽지보내기 자기소개 아이디로 검색 전체게시물 (223.*.67.16)
회원아이콘 @유하몬이 경우엔 배터리 방전테스트에서 측정한 연속 방전전류를 오버한 값으로 출력되는 거라고 봐용~
배터리 순간 방전값은 25R 20A짜리도 35A 는 순간적으로 출력할 수 있어요.
다만 안정도가 떨어지고 신뢰할 수 없기때문에...

보통 이 순간 방전값은 전동기 기동전류로 쓰기위해 있는건데
전담도 순간적으로 쓰긴 하지만 반복적으로 사용되기때문에... 좀 걱정되는 부분입니다.

유하몬님의 댓글

유하몬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (1.*.81.62)
회원아이콘 @일루문어떤 물건이든지 한계치로 계속 사용하는것은 위험하지요 ㅎㅎ.
전담도 예외가 될수 없다고 봅니다.
한계치를 알고 , 그 이하로 안전하게 사용하면 될것 같습니다.

그루브즈님의 댓글

그루브즈 쪽지보내기 자기소개 아이디로 검색 전체게시물 (164.*.106.147)
회원아이콘 몇번을 읽어보아도... 잘모르겠어요...
왜 0.1옴에서 20A 베터리를 쓰면 2볼트에 40와트가 되는거지요?
왜 저항에 따라서 볼트가 낮아지는 지는건가요?
해당값들을 구하는 식을 같이 공유 부탁드립니다.
