베이퍼 몇몇 분을 보면 ,어떤 이유에서인지 . 드라이 번 테스트를 통과하면 ,

실제 온도조절에서도 잘 될거라는 생각을 가지신분들이 많으신것 같아서

짧은 지식이지만 썰을 풀어봅니다.





rx200 의 온도조절 능력 TEST

요즘 화제가 되고 있는 rx200 입니다.

ni200 의 온도조절 영상인데 . 보시다시피 베이핑이 불가능할정도의 수준을 보여줍니다.

하지만 , rx 200 을 가지고 계시거나 혹은 이빅이나 큐보이드를 갖고 계신분들은 아마 아실테지만

저 영상을 찍기전에 rx200 ni200 으로 했던 드라이 번테스트는 훌룡하게 아주 훌룡하게 통과 했습니다.





그럼 , 왜 이런 결과가 나오느냐 라는 이유를 설명드리면 다음과 같습니다.

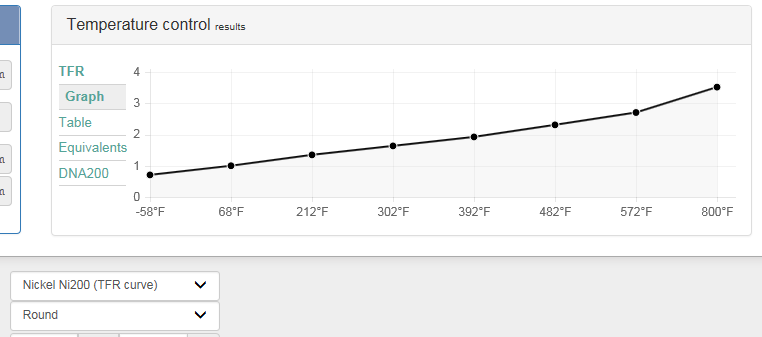

어느정도의 베이핑 경력이 있으신분은 아실만한 스팀엔진 에서 wire wizard 란에 보시면

여러 와이어의 tcr 값과 그에 따른 온도변화의 계수를 확인하실수 있습니다.

상기 값은 ni200 tcr 60 일 경우이고 , ni200 이라고 불리우는 니켈의 tcr 값은

브랜드 별로 제각각이기에 저 수치를 일반화 시키기는 어렵고 ,

참고삼아 말씀을 드리는것을 양해바랍니다.



여튼 482F 를 기준시 약 2.3 이라는 계수값이 나옵니다.

이 뜻은 최초저항값이 예를 들어 0.15이면 0.15 x 2.3 =0.345 라는 값이 나온다는 뜻이고 ,

가변기기에서 0.15로 최초저항을 인식후 0.345 에 저항이 도달하면

가변기기는 482F 에 해당하는 저항에 도달햇으므로  전압을 컷한다는 뜻입니다.



물론 , 이 모든 가정은 가변기기가 정확히 저항을 측정하고 변화값을 정확히 읽는다는 가정하에 말씀드리는것입니다.

이것이 바로 온도조절의 핵심이고 기초이며 ,출발점입니다.



헌데 ,드라이 번테스트는 어떻게 작동하느냐 하는 의구심을 저도 가지고 있었고 , 오랫동안 고민해왔습니다..

추측일 뿐이지만 , 이번에 ele star 제품을 구입하면서 TC 모드인 JOULE 모드에서만 유독 들리는 전동음과 ,,,

 또한 + ,- 를 동시에 눌러서 최초 저항을 인식시키는 과정에서 마찬가지로 들리는 비슷한 전동음

(시계바늘소리 같기도 합니다.) 에 의해서 생각한것인데 .

저는 Yihi 제품들의 이 특유의 지잉지잉하는 전동음 소리가 드라이 번을 막기위한 실시간 저항을 측정하는 소리라고 추측합니다





1. 코일만 있거나 , 혹은 코일에 솜만 있는경우 , 즉 액상이 없는 드라이한 상태에서는

   코일의 저항의 변화값이 매우 빠르고 급하게 일어납니다.

액상이 없기 때문에 코일은 급격하게 달아오르고 급격하게 저항의 변화를 보일것입니다.

  만약 액상이 묻은 정상적 베이핑환경에서 니켈 0.15 최초저항값이 0.345 까지 변화하는데  약 1초걸린다고 가정시 드라이한 솜 상태로는 1 초보다도 짧은 시간 0.5 초만에 저항값이 저렇게 변할거라 생각합니다

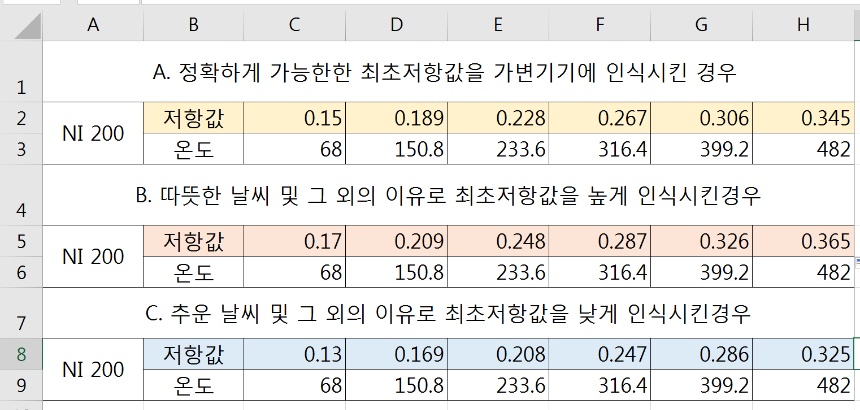

이걸  5단계정도로 나눈다면 ,다음과 같습니다.









상기 표를 보면 , 되도록 정확한 최초 저항값을 가변기기에 인식시킨 A 의 경우 ,

액상이 묻은 정상적인 실제 베이핑 환경에서 저항이 ,0.15에서 0.189 까지 저항값이 변하는 속도가 0.2초라고 가정해봅시다

헌데 , 가변기기의 칩에서 인식할때 0.2초보다 짧게 측정되면 무조건 전압을 컷해버리는 시스템 ..

이것이 바로 드라이번 테스트의 작동방식이 아닐까 라고 추측합니다.

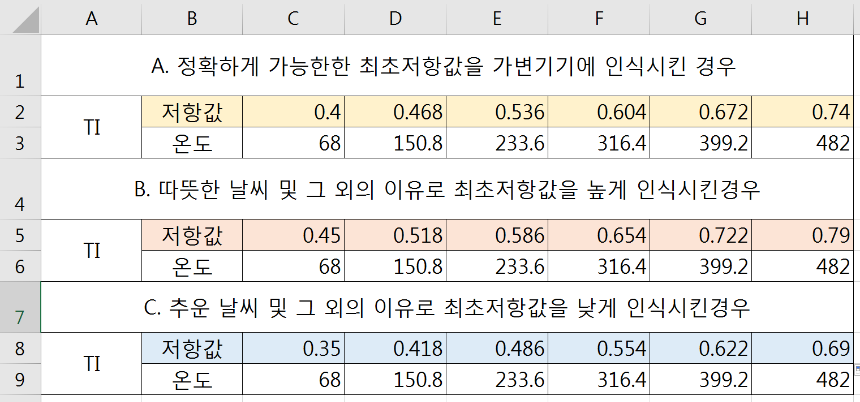

NI200  이 아닌 TI 의 경우는 아래와 깉습니다.









그리고 표의 B,C 의 경우는  참고삼아 적은겁니다. ..

요즘 추운 날씨로 인해 B 나 C 의 환경에서 가끔 베이핑할 상황이 생기는데 .

왜 그럴까 고민해보니 위와 같은 이유인것 같습니다.



***********************************************2/22일 추가내용 ***********************************************

B 와 C 부분에 있어서 , 복돌이님의 의견처럼 그레디언트(기울기) 값이 변한다는 말씀을 하셔서 추가내용을 적습니다.

B 와 C 는 첫번째 그림의 기울기 값이 변하는것이 아니라 , 각각의 온도에 해당하는 저항값이 변할뿐입니다. ,



NI200 일때 B 의 경우를 예를 들어 설명하겠습니다.

A 의 상태가 정상적인 상태이고 399F(저항값 0.306)에서 만족스러운 온도의 베이핑이라고 가정해봅시다.,

이때 B의 상태 (최초저항값이 본래값보다 높게 설정된경우) , 저항값 0.306에 해당하는 온도는 358 F 정도 나옵니다.

그러므로 기기는 399F 에 해당하는 값인 저항값 0.326까지 가열하므로 A 보다 B 의 경우 온도가 더 올라갑니다.

이것은 온도에 해당하는 저항값이 변하는것일 뿐이고 , 그레디언트 (기울기) 값이 변하는것은 아닙니다.기울기는 그대로입니다.

C 의 경우는 B와 반대가 됩니다.

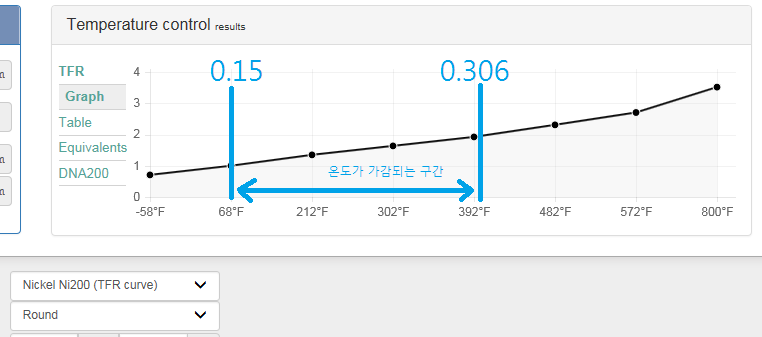

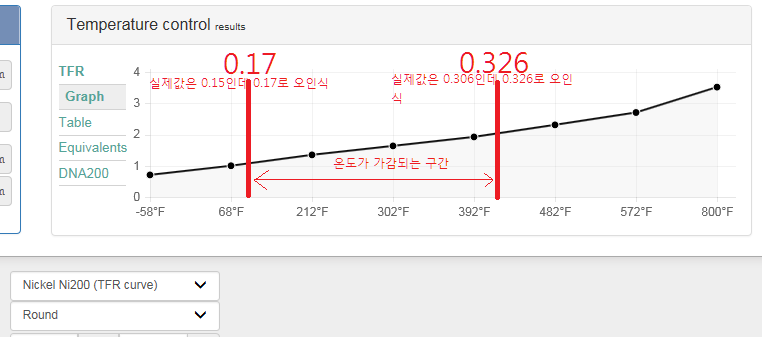

이해를 돕기위해 그림을 첨부합니다.

이때 드라이번 테스트 시에는 저 기울기 값에 따라 저항값이 변하는 속도를 측정해서 전압을 컷한다고 봅니다.















***********************************************2/22일 추가 내용 끝 ***********************************************

2. 본래 실제적인 온도조절환경인 액상을 묻힌 상태에서는

NI200 의 경우 정상적인 시간(0.2초 일지 0.3초 일지 기기마다 다르겠지요 )에 저항값이 0.15에서 0.189까지 정상적으로  변할거라고 봅니다.

   이때 . 가변기기의 접점의 성능 및 하드웨어적인 부분과 , 변화하는 저항의 변화값을 읽는 칩의 성능에 따라서

온도조절이 얼마나 정확하게 이루어 지는지 차이가 일어날것 같습니다.





결론적으로 , 드라이 번테스트는  실제 온도조절의 성능과는 전혀 동떨어진 다른 메카니즘으로 작동하고 실행된다고 보시면 됩니다.



즉 , 드라이 번테스트를 통과했다고 해서 온도조절이 잘되는건 절대로 아니고 ,

온도조절의 핵심적인 능력인 최초저항 측정의 정확성과 ,(하드웨어적인 부분)

저항의 변화값을 측정 및 실제 대응하는 칩의 속도(소프트웨어적인 부분) 에 달려있다고 생각하시면 됩니다.



온도조절에 대해 제가 추측하는 바가 틀린경우도 많기에 .글을 적는데 주저함이 생기긴 하지만 ,

그래도 . 아는 한에서는 가끔이라도 시간을 내서 적겠습니다.

감사합니다.



PS,. 꾸준히 제 글에 반대를 눌러주시는 안티팬분도 감사합니다. 덕분에 힘이 납니다 ㅎㅎㅎ
